3 Операция
Руководство по эксплуатации
3
EWAQ+EWYQ006+008BAVP
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P478611-1 – 2017.02

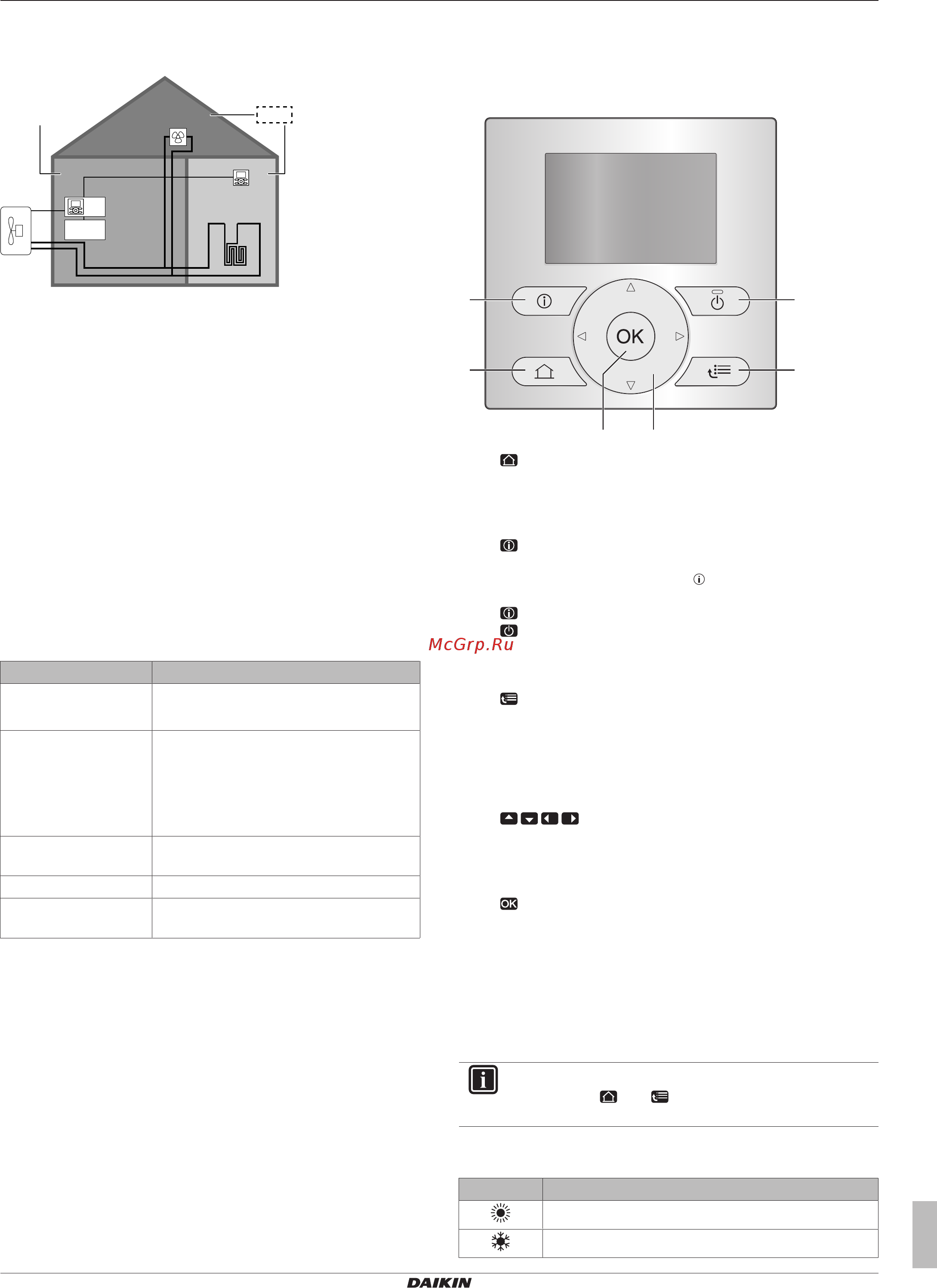

2.1 Компоненты в типичной схеме
системы
g
a
d
b
e
f
c
B
C
D
A
A Гостиная.
B Спальня.
C Основная зона температуры воды на выходе с несколькими
помещениями (A и B).
D Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Блок управления EKCB07CAV3
c Фанкойлы
d Интерфейс пользователя, подсоединенный к блоку управления
e Интерфейс пользователя в жилом помещении, используемый как
комнатный термостат
f Нагрев полов
g Дополнительный блок EK2CB07CAV3
3 Операция
3.1 Обзор: Эксплуатация
Эксплуатация системы производится через интерфейс
пользователя. В данном разделе описывается работа через
интерфейс пользователя:
Деталь Описание
Общий обзор ▪ Кнопки
▪ Знаки состояния
Контроль обогрева и
охлаждения
помещений
Способы контроля обогрева и
охлаждения помещений:
▪ Установка режима работы в
пространстве
▪ Регулировка температуры
Расписания Как выбрать и запрограммировать
расписание
Структура меню Обзор структуры меню
Таблица настроек
установщика
Обзор настроек установщика
3.2 Общий обзор интерфейса
пользователя
3.2.1 Кнопки
a
ef
b
d
c
a
ДОМАШНИЕ СТРАНИЦЫ
▪ Переключение между домашними страницами (при
нахождении на домашней странице).
▪ Переход на домашнюю страницу по умолчанию (при
нахождении в структуре меню).
b
ИНФОРМАЦИЯ О НЕИСПРАВНОСТЯХ
При возникновении неисправности на домашних
страницах появляется . Для отображения
дополнительной информации о неисправности нажмите
.
c
ВКЛ/ВЫКЛ
ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ одной из функций
управления (температура в помещении, температура
воды на выходе).
d
СТРУКТУРА МЕНЮ/НАЗАД
▪ Открытие структуры меню (при нахождении на
домашней странице).
▪ Переход вверх на один уровень (при перемещении в
структуре меню).
▪ Возврат на 1 шаг (пример: при программировании
расписания в структуре меню).
e
НАВИГАЦИЯ/ИЗМЕНЕНИЕ НАСТРОЕК
▪ Перемещение курсора на дисплее.
▪ Навигация по структуре меню.
▪ Изменение настроек.
▪ Выбор режима.
f
OK
▪ Подтверждение выбора
▪ Ввод подменю в структуру меню
▪ Переключение между отображением фактических и
нужных значений или между отображением
фактических значений и значений смещения (при их
применении) на домашних страницах.
▪ Переход на следующий шаг (при программировании
расписания в структуре меню).
ИНФОРМАЦИЯ
При нажатии или во время изменения настроек
изменения НЕ будут применены.
3.2.2 Знаки состояния
Знак Описание
Режим работы в пространстве = обогрев.
Режим работы в пространстве = охлаждение.
