4 Монтаж
Руководство по монтажу
11
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492755-1C – 2018.06

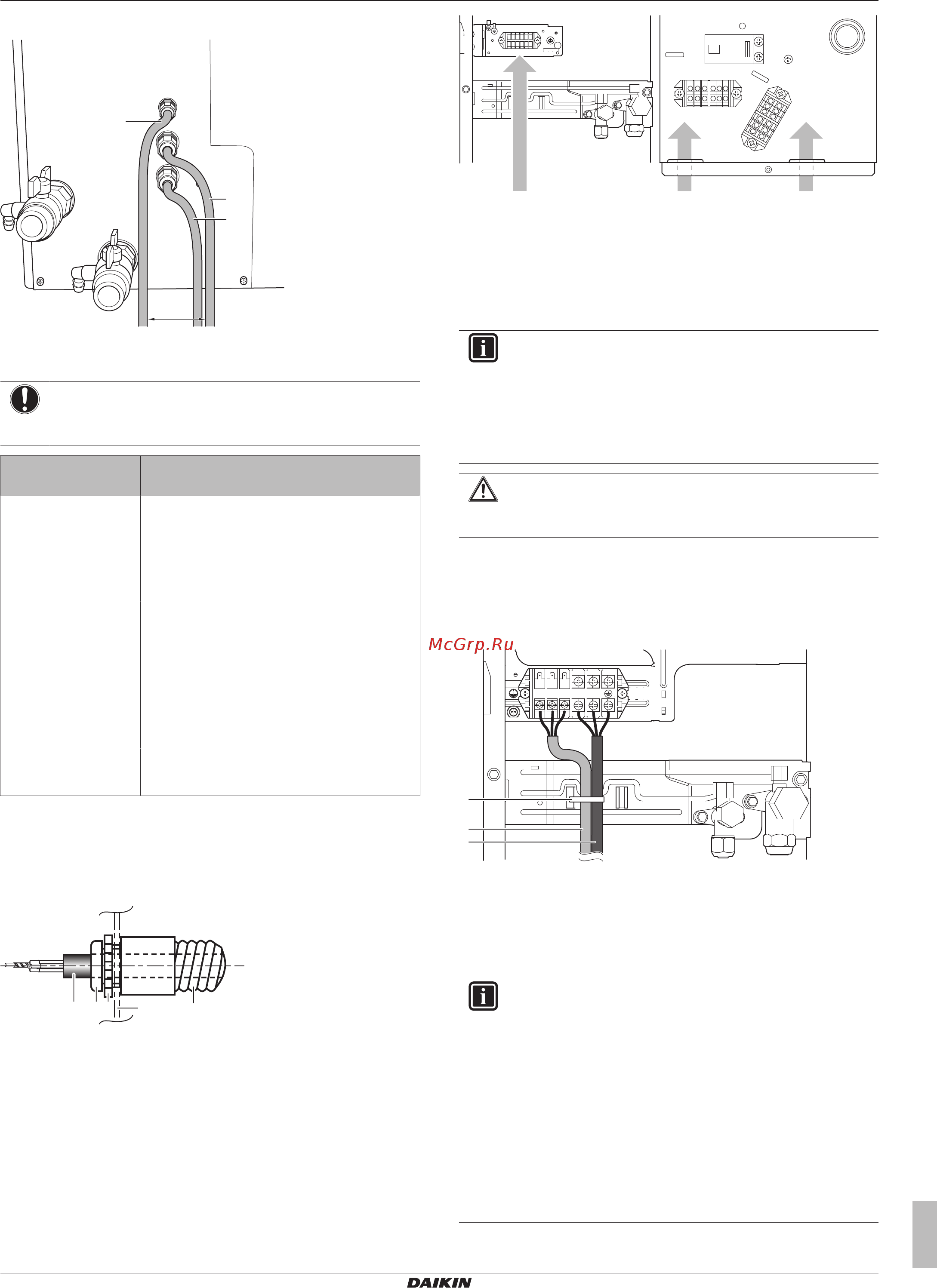

2 Проложите проводку через заднюю стенку блока:
a
b
c
≥25 mm
a Кабель низкого напряжения
b Кабель высокого напряжения
c Кабель электропитания
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25мм.
Проводка Допустимые кабели (зависят от
установленных опций)
a
Низкое напряжение
Интерфейс пользователя
Соединительный кабель к блоку
управления EKCB07CAV3
Дистанционный наружный датчик
(опция)
b
Высокое
напряжение
Обычная подача электропитания
Подача электропитания с
предпочтительным энергосбережением
Запорный клапан (приобретается на
месте)
Контроль режимов охлаждения/нагрева
помещения
c
Электропитание
Электропитание
Защитный рукав от проводников (вставные разъемы PG) может
вставляться в выбивные отверстия.
Если защитный рукав не используется, защищайте провода
виниловыми трубками, чтобы кромки выбивного отверстия не
перерезали провода.
a b c d e
A B
A Внутри наружного агрегата
B За пределами наружного агрегата
a Диаметр
b Втулка
c Гайка
d Рама
e Шланг
3 Внутри блока проложите кабели следующим образом:
ac b
a Проводка низкого напряжения
b Проводка высокого напряжения
c Кабель электропитания
4 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками или с горячим газовым трубопроводом.
5 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию
следующим образом:
X1M
1 2 3 L N
b
c
a
a Кабельная стяжка
b Соединительный кабель к распределительной коробке
c Кабель питания (с заземлением)
4.4.3 Подключение интерфейса
пользователя
ИНФОРМАЦИЯ
Если блок управления EKCB07CAV3 НЕ входит в
состав системы, подсоедините интерфейс
пользователя непосредственно к наружному
агрегату.
Он также может быть подсоединен к блоку
управления EKCB07CAV3, если последний
предусмотрен в системе. Для этого подсоедините
интерфейс пользователя к клеммам блока
управления X2M/20+21, а затем подсоедините блок
управления к наружному агрегату, соединив
клеммы X2M/20+21 с клеммами наружного агрегата
X5M/1+2.
