8 Технические данные
Руководство по монтажу
26
EWAQ+EWYQ004+005BAVP
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492492-1 – 2017.06

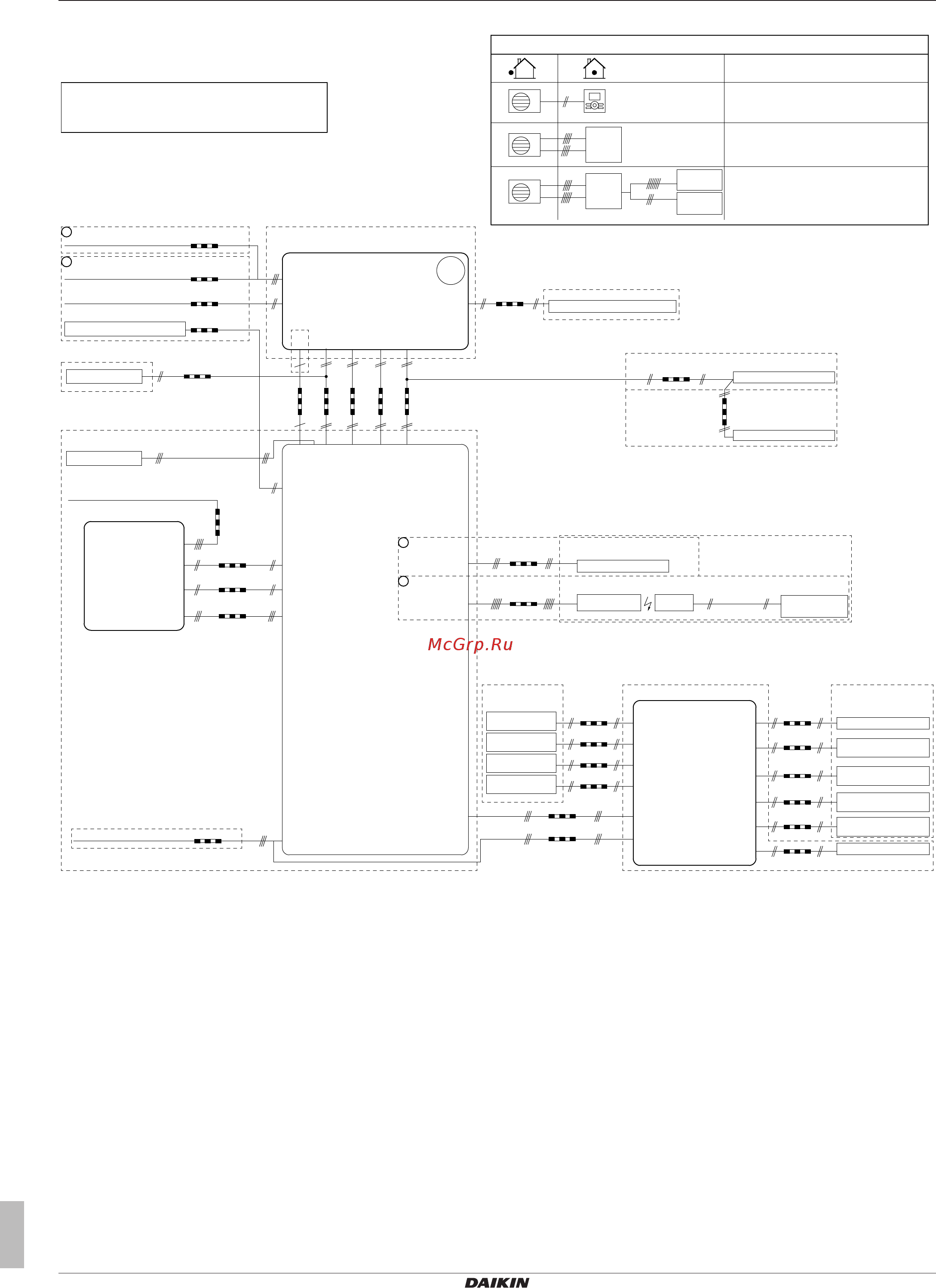

Схема электрических соединений
4 или 3 жилы
4D108909
1
1
X3M: 1-2
X3M: 5-6
X3M: 3-4
X5M: 3-4
X5M: 1-2
X5M: 5-6
X5Y
X2M: 5-6
X2M: 12-11
X2M: 13-14-15
X2M: 9-10
X1M: L-N-PE
A4P: X5A: 1-2-3
X2M: 13-15
X8M: 3-4
X8M: 1-2
X2M: 7-8
X2M: 9-10
X2M: 5-6
X2M: 3-4
X2M: 1-2
X2M: 11-12
X2M: 1a-2a
X1M: L-N-PE
A4P: X5A: 1-2-3
F1B: L1-L2-L3
X15M: 1-2
X15M: 3-4
X15M: 5-6-7
230 В
2x0,75
X8M: 6-7
X8M: 6-7-10
X8M: 8-9
X2M: 20-21
X2M: 22-23
X8M: 10
X2M: 1-2-1a
X2M: 1-2-1a
X8M: 4-5
2
2
A7P: X1M: H-C-com
X2M: L-N
A3P: X1M: 1-3
230 В
2x0,75
2x0,75
230 В
A3P: X1M: C-com-H
230 В
230 В
230 В
Стандартная часть
Блок компактного охладителя
Электропитание
подача электропитания по льготному
тарифу: 230 В + заземление
Питание блока: 230 В + заземление
2 жилы
2 жилы
3 жилы
3 жилы
Периферийное
оборудование
Дополнительная часть
Периферийное
оборудование
Дополнительная часть
Дополнительный блок
X4M: L-N-заземление
Контакт источника электропитания по льготному тарифу
1 жила
связь
связь
2 жилы
2 жилы
2 жилы
2 жилы
230 В
230 В
230 В
Блок управления
Внешний комнатный термостат
(основная зона)
сигнал
сигнал
сигнал
2 или 3 жилы
2 жилы
2 жилы
Вход запроса
ограничения мощности 4
Вход запроса
ограничения мощности 3
Вход запроса
ограничения мощности 2
Вход запроса
ограничения мощности 1
Только для установки обычного электропитания
Только для электропитания по льготному тарифу
Обычный источник электропитания для блока:
230 В
или L-N + заземление
Электропитание резервного нагревателя (3/6/9 кВт):
400 В или 230 В + заземление
Только для *KRTR
(беспроводной комнатный термостат)
Только для *KRTW
(проводной комнатный термостат)
2 жилы (3 м в
комплекте поставки)
сигнал
R2T
Внешний датчик
(пол или окружающий воздух)
Только для *KRTETS
Внешний термистор температуры в помещении
Вход импульсов
электрического счетчика 2
Вход импульсов
электрического счетчика 1
Выход ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
охлаждения/нагрева помещения
Внешний источник тепла
(например, водонагреватель)
Выход аварийной сигнализации
Только для KRCS01-1
сигнал
сигнал
сигнал
сигнал
2 жилы
2 жилы
2 жилы
2 жилы
3 жилы
связь
3 жилы
Электропитание
Дополнительная часть
Только для EWYQ*
Стандарт: 4 провода низкого напряжения
Опция: 5 проводов высокого напряжения
Внутри: 6 или 7 проводов к BUH
Комплект клапана: 3 провода
Стандарт: 4 провода низкого напряжения
Опция: 4 провода высокого напряжения
2 провода низкого напряжения
Стандартная часть
Дополнительная часть
A5P: P1-P2, интерфейс пользователя
A5P: P1-P2, интерфейс пользователя
Только для *KRUCB*
связь
2 жилы
связь
2 жилы
сигнал
4 жилы для работы только на охлаждение
5 жил для охлаждения (C) / нагрева (H)
2 жилы для работы только на охлаждение
3 жилы для охлаждения (C) / нагрева (H)
Комплект клапанов
Дополнение: резервный
нагреватель (BUH)
Резервный
нагреватель (BUH)
Комплект
клапанов
Блок
управ-
ления
Блок
управ-
ления
Внешний термистор наружной температуры
Только для EKRSCA1
Дополнительная часть
сигнал
2 жилы
2 жилы
2 жилы
2 жилы
2 жилы
сигнал
сигнал
2 жилы
сигнал
Питание блока управления: 230 В + заземление
3 жилы
сигнал
2 жилы
Типовая конфигурация
Примечания:
- Сигнальный кабель: обеспечьте расстояние
от силовых кабелей > 5 см
- Доступные нагреватели: см. таблицу сочетаний
Дополните-
льная часть
Запорный клапан
Периферийное оборудование
2 жилы
