8
ВСТРАИВАЕМАЯ ГАЗОВАЯ ВАРОЧНАЯ ПАНЕЛЬ
GAS BUILT-IN HOB
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ • USER GUIDE
устойчив к температуре на 65°С выше температуры помещения. Пластик или клее-
вые панели, которые не устойчивы к такому нагреву, могут деформироваться и по-
вредиться.
• Убедитесь, что прибор надежно закреплен в корпусе вашей мебели.
• Не рекомендуется устанавливать прибор вблизи холодильников или морозильных
камер, чтобы не снизить их производительность.
• Покупатель несет ответственность за установку прибора. Помощь, оказываемая
компанией производителем вследствие некорректной установки, не включается в
гарантию.

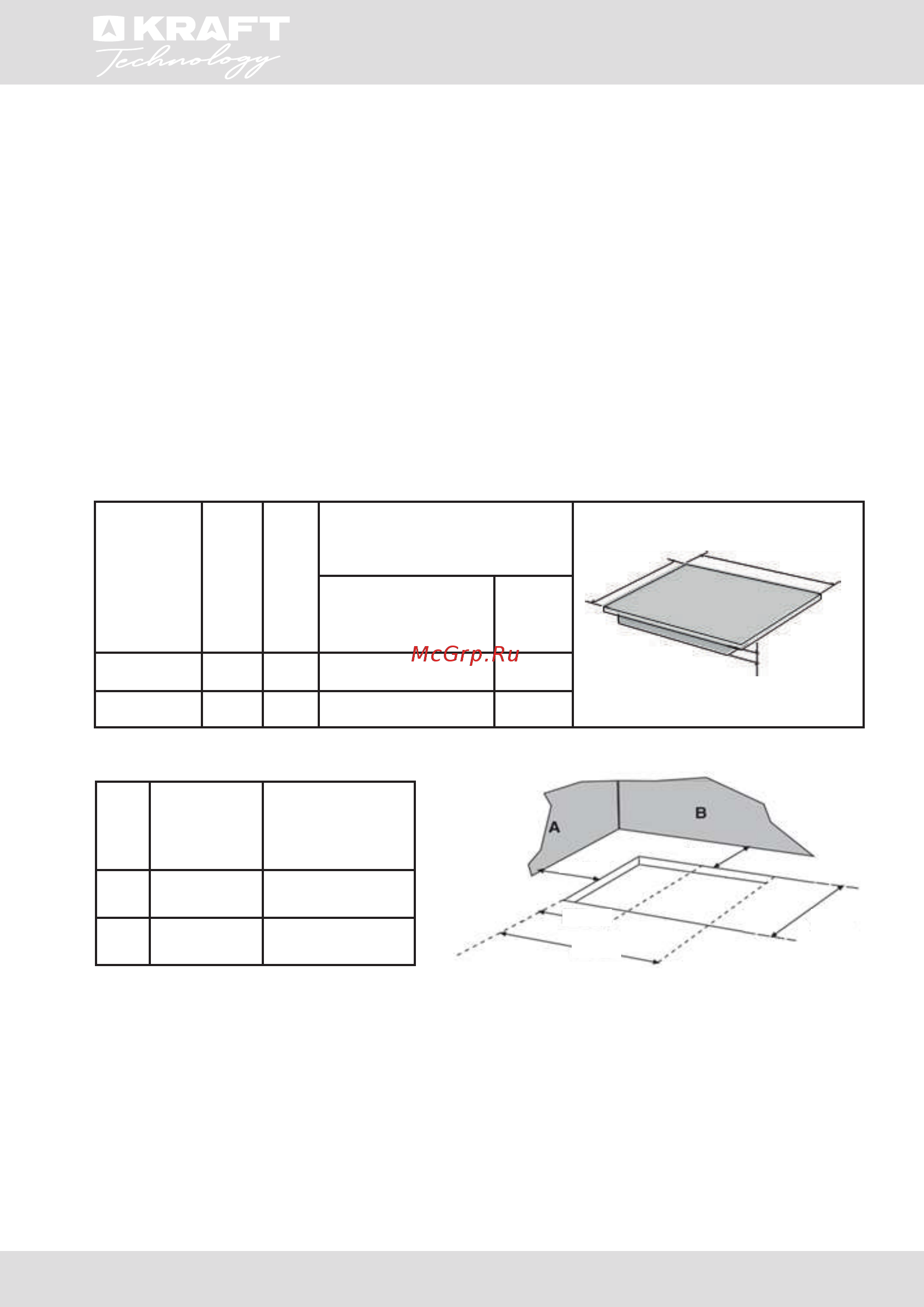

Варочная панель должна быть установлена, в соответствии с указаниями на рисунке
ниже.Размеры отверстий для встраивания представлены на рисунке, с минимальным
расстоянием, которое должно соблюдаться между отверстием для встраивания и
боковой и задней стенами.
Серия
варочной
панели
L
(мм)
P
(мм)
Н (мм)
сталь или
эмалированное
покрытие
стекло
30 320 520 40 40
60 590 520 40 40
Отверстия для установки
№
Серия
панели
Размер
отверстия
(ШхГ)(мм)
1 30 290x490
2 60 560x490
А – боковая стена В – задняя стена
• Установите специальную уплотнительную прокладку (в комплекте) на край варочной пане-
ли, убедившись, что встречающиеся концы не накладываются друг на друга.
• Вставьте варочную панель в отверстие для установки, убедившись, что она располагается
по центру.
• Закрепите варочную панель с помощью крепежных кронштейнов.
• Силы винтов будет достаточно, чтобы разрезать уплотнительную прокладку и легко уда-
лить ее избыток.
• Если над плитой установлена вытяжка, то минимальное расстояние от плиты до вы-
P
L
H
290мм
185
60
560мм
мм
мм
1-490 мм
2-470 мм
