• Single Unit • ! "  #. . • EWAQ-ACV3
2
7
• Hydronic Systems • Single Unit
26
7 (% 
7 - 1 )  -  =#
Q
Примечания

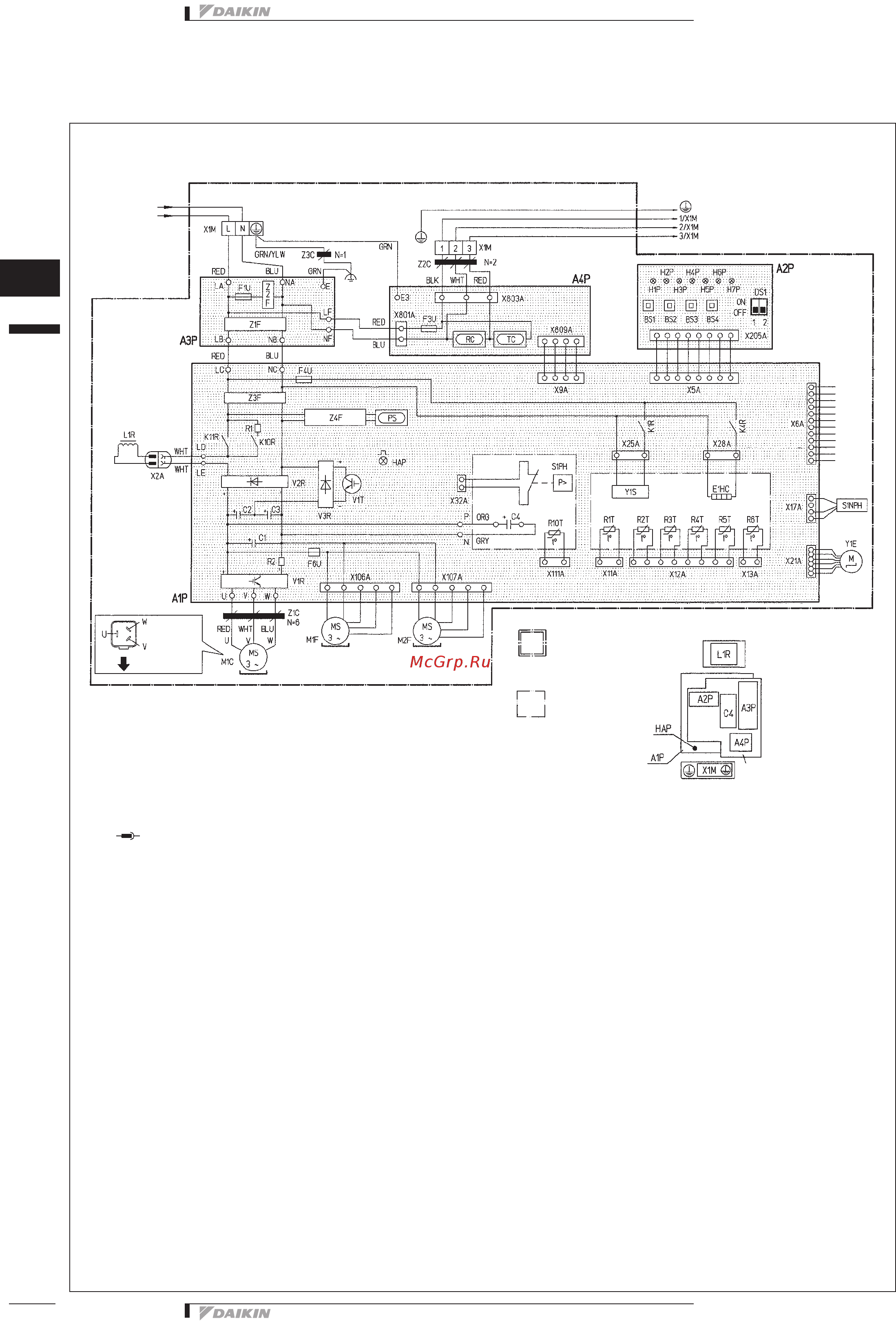

1 Эта схема электропроводки применяется только для распределительно коробки модуля компрессора
2L:Под напряжением N:Нейтраль g: Местная проводка
3 D : Контактная пластина F : Соединитель T : Подсоединение R : Защитное заземление (винт)
: Соединитель
p
: Земля без помех G : Клемма
4 НЕ ПРИМЕНИМО
5-
6 Не работать с блоком через короткозамыкающее защитное устройство S1PH
7 Цвета: BLK: черный, RED: красный, BLU: синий, WHT: белый, YLW: желтый, ORG: оранжевый, BRN: коричневый, GRN:
зеленый
8 Подтвердить установку микропереключателя (DS1) согласно руководству по эксплуатации. Заводская установка
се ере ю а е ей ’’ВЫКЛ’’
От гидроблока SWB
Только дляE(D/B)LO*
Распределительная коробка
модуля компрессора
Положение
клеммы
компрессора
Кабельный ввод
Доп. обор.
Монтаж проводки
зависит от модели
К распределительной коробку
гидромодуля
(Примечание
(Вид сзади)
(
Спе
р
X1M/N
X1M/L
4)
Примечания
1 Эта схема электропроводки применяется только для распределительно коробки модуля компрессора
2L:Под напряжением N:Нейтраль g: Местная проводка
3 D : Контактная пластина F : Соединитель T : Подсоединение R : Защитное заземление (винт)
: Соединитель
p
: Земля без помех G : Клемма
4 НЕ ПРИМЕНИМО
5-
6 Не работать с блоком через короткозамыкающее защитное устройство S1PH
7 Цвета: BLK: черный, RED: красный, BLU: синий, WHT: белый, YLW: желтый, ORG: оранжевый, BRN: коричневый, GRN:
зеленый
8 Подтвердить установку микропереключателя (DS1) согласно руководству по эксплуатации. Заводская установка
всех переключателей:’’ВЫКЛ’’.
Доп.
A1P Печатная плата (Главн.)
A2P Печатная плата (инвертор)
A3P Печатная плата (Противопомеховый
фильтр)
A4P Печатная плата
BS1∼BS4 Нажимной кнопочный переключатель
C1∼C4 Конденсатор
DS1 Микропереключатель
E1HC Картерный нагреватель
F1U, F3U, F4U Плавкий предохранитель (T 6.3A/250V)
F6U Плавкий предохранитель (T 5.0A/250V)
H1P∼7P (A2P) Светодиод (индикатор обслуживания
- оранжевый)
Подготовиться, Тест --------- Мигание
Обнаружение неисправности --
Загорается
HAP (A1P) Светодиод (зеленый индикатор
обслуживания)
K1R Магнитное реле (Y1S)
K4R Магнитное реле (E1HC)
K10R Магнитное реле
K11R Магнитное реле
L1R Реактор
M1C Электродвигатель (Компрессор)
M1F Электродвигатель (Вентилятор)
(выше)
M2F Электродвигатель (Вентилятор)
(ниже)
PS Включение питания
)
Q1DI Местный детектор утечки на землю
(300 мА)
R1 Резистор
R2 Резистор
R1T Термистор (Воздух)
R2T Термистор (Выпуск)
R3T Термистор (Всасывание)
R4T Термистор (Теплообменник)
R5T Термистор (теплообменник
посредине)
R6T Термистор (Жидкость)
RC Приемная цепь сигнала
R10T Термистор (Ребро)
S1NPH Датчик давления
S1PH Реле давления (Выс.)
TC Передающая цепь сигнала
V1R Модуль питания
V2R, V3R Диодный модуль
V1T IGBT
X1M Контактная
пластина (Электропитание)
Y1E Электронный расширительный
клапан
Y1S Электромагнитный клапан (4-ходовой
клапан)
Z1C∼Z3C Шумовой фильтр (ферритовый
сердечник)
Z1F∼Z4F Противопомеховый фильтр
серд
Z1F∼Z4F Про
т
Электр. узел компр.
(Положение элементов)
Монтаж проводки
зависит от модели
(Вид сзади)
(Спереди)
Доп. обор.
(:$4$&9
(:<4$&9
7:
