• Single Unit • ! "  #. . • EWYQ-ACW1
6
6
• Hydronic Systems • Single Unit
92
6  '"#"
6 - 1  (&

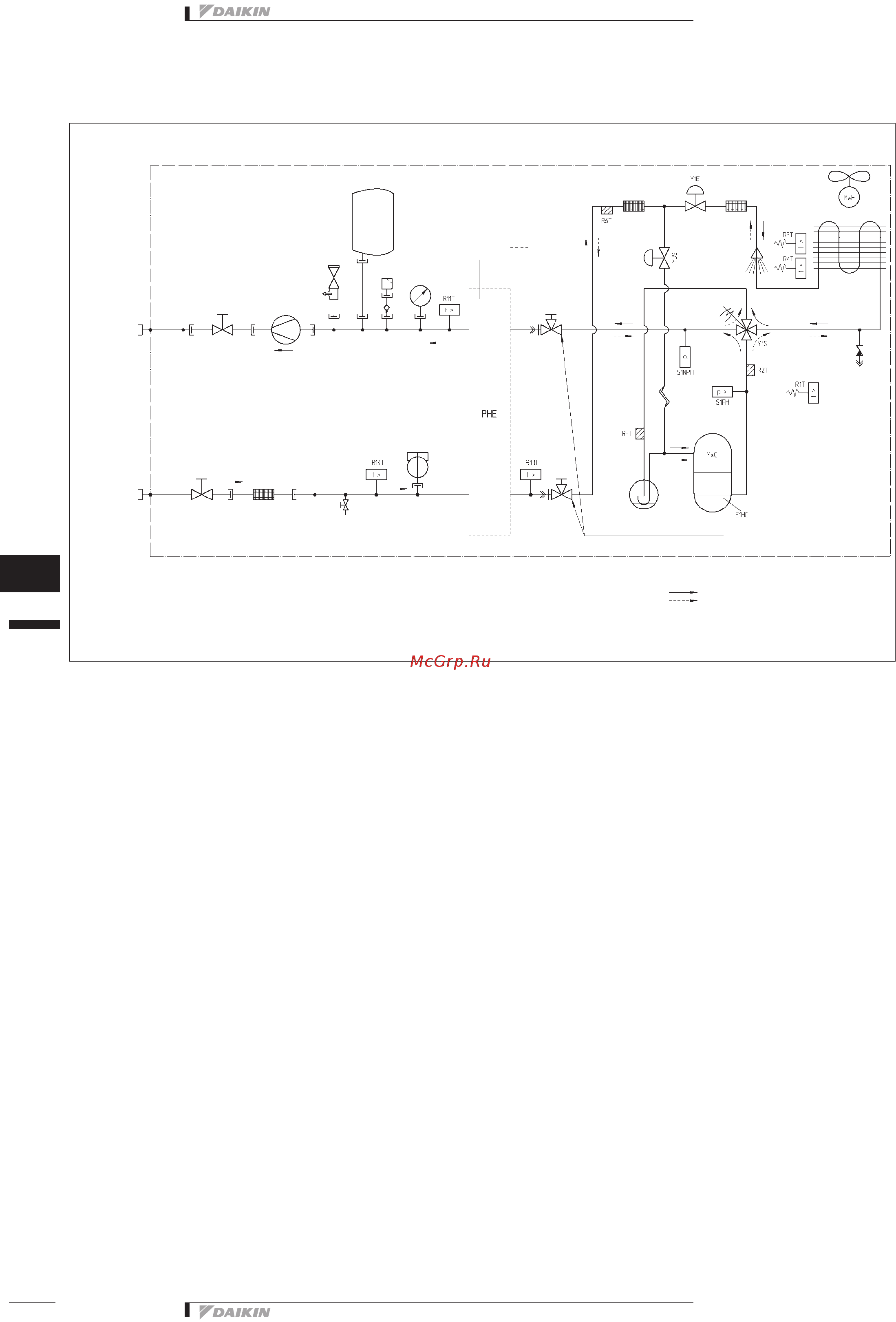

3TW58315-1
R1T : Термистор (Воздух)
R2T : Термистор (выпуск)
R3T : Термистор (Всасывание)
R4T : Термистор (Жидкость 1)
R5T : Термистор (средн.)
R6T : Термистор (Жидкость 2)
S1NPH : Датчик давления
Y1E : Электронный расширительный клапан
E1HC : Картерный нагреватель
Теплообменник
Фильтр
Распределитель
Фильтр
Капиллярная
трубка
Канал
обслуживания
5/16″
Обогрев
Охлаждение
Вентиль для слива
/ наполнения
системы
Реле протока
Аккумулятор
Запорный клапан
(с каналом обслуживания, раструб 5/16ö)
Запорный вентиль
Запорный
вентиль
Y1S : 4-ходовой клапан
Y3S : Клапан впрыска
S1PH : Реле высокого давления
M*F : Двигатель вентилятора
M*C : Компрессор
R11T : Термистор водяного теплообменника на выходе
R13T : Термистор температуры хладагента на стороне жидкости
R14T : Термистор температуры воды на входе
Фильтр
Испаритель
Конденсатор
Насос
Предохранительный
клапан
Воздухоотделитель
Расширительный
бак
Манометр
Выпуск
Впуск
O
Обратный клапан
L
Соединение с развальцовкой
M
Винтовое соединение
N
Фланцевое соединение
Z
Пережатая труба
P
Оребренная труба
EWAQ009-013ACV3H/ACW1H
EWYQ009-013ACV3H/ACW1H
