• Hydronic Systems • Single Unit

• Single Unit • ! "  #. . • EWYQ-ACW1

5 ! %

5 - 1 # "

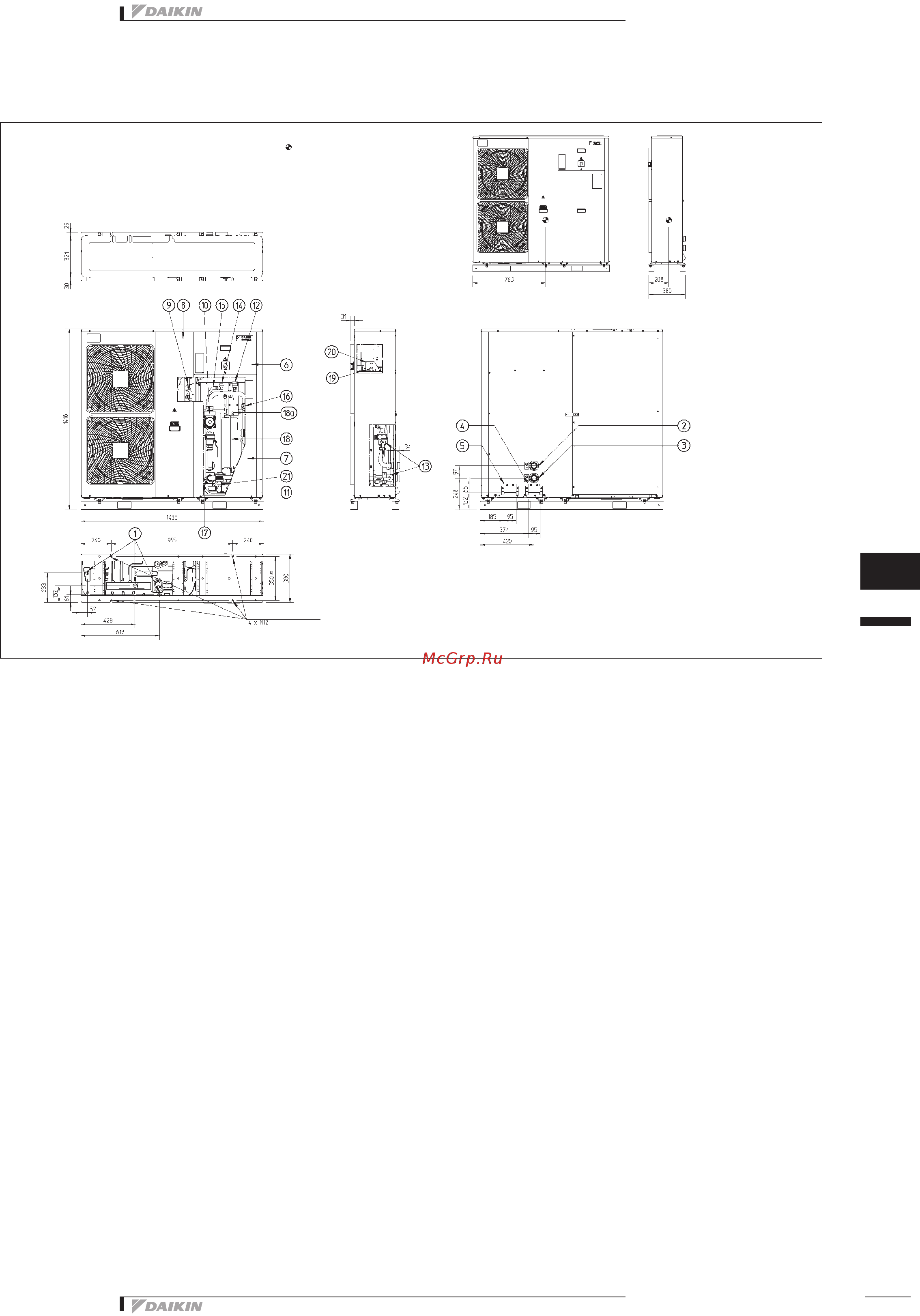

3TW58254-1

EWAQ009-013AC

EWYQ009-013AC

Отверстие для анкерных болтов

Центр тяжести

1. Выпускное дренажное отверстие

2. Выход водопровода

3. Вход водопровода

4. Входные кабели источника питания

5. Вход местной проводки

6. Дверца для обслуживания - распределительная

коробка

7. Дверца для обслуживания - гидравлический модуль

8. Дверца для обслуживания - модуль компрессора

9. Канал обслуживания

10. Насос

11. Набор REMOCON (для установки внутри помещения)

12. Воздухоотделитель

13. Запорный вентиль

14. Продувочный клапан

15. Отвод продувки (гибкий шланг)

16. Манометр

17. Водяной фильтр

18. Расширительный бак + (18a) патрубок

19. Клеммы клеммной коробки (Местная проводка)

20. Главный выключатель

21. Вентиль для слива / наполнения системы

Центр тяжести
