KRAFT FS40-315 [3/12] Сборка вентилятора

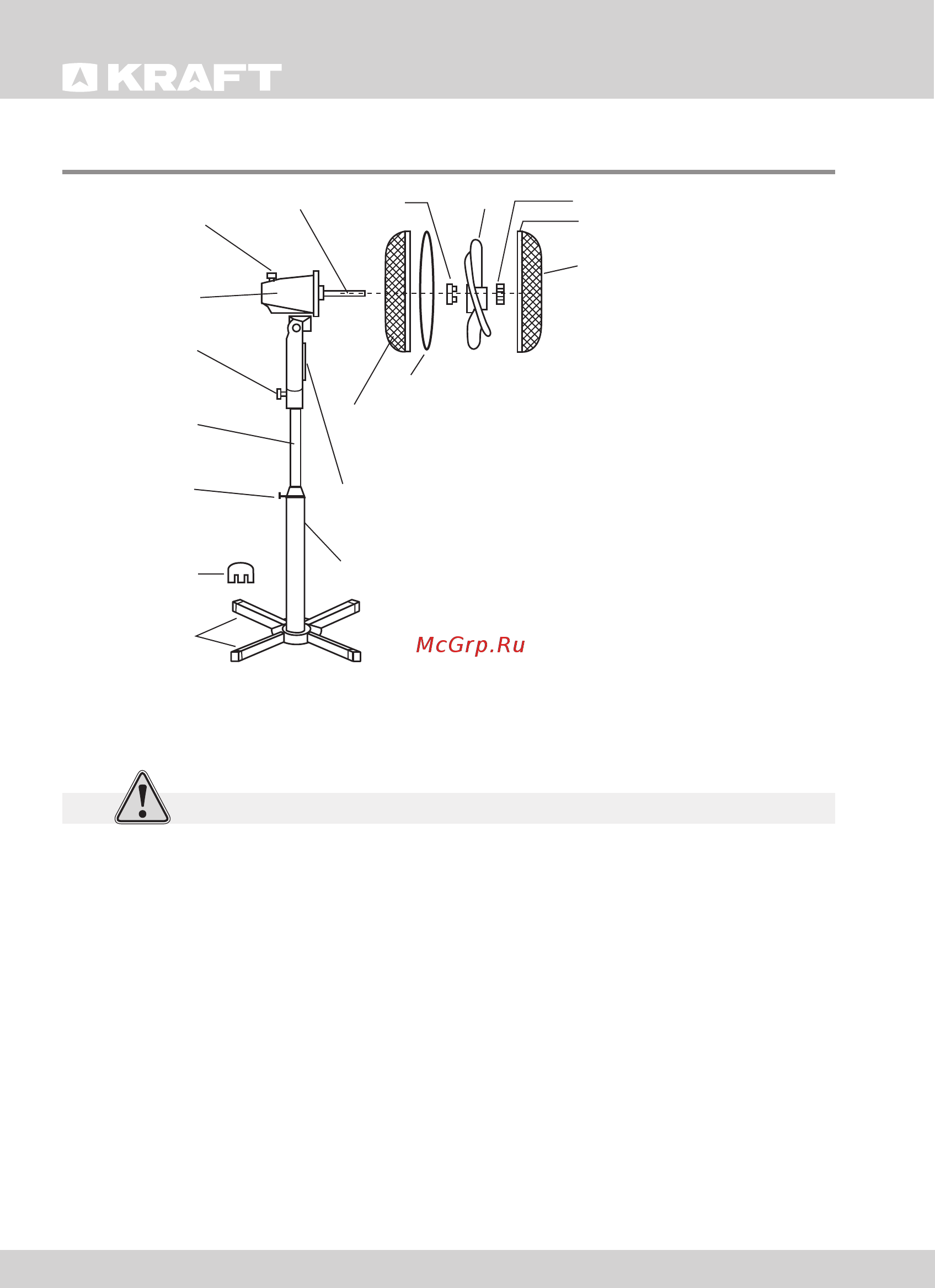

![KRAFT FS40-315 [3/12] Сборка вентилятора](/views2/1681009/page3/bg3.png)
3
ВЕНТИЛЯТОР НАПОЛЬНЫЙ
STAND FAN
Инструкция по эксплуатации
СБОРКА ВЕНТИЛЯТОРА
Вентилятор поставляется в разобранном виде. Перед началом сборки убедитесь,
что комплект поставки полный и комплектующие не повреждены.
Не подключайте прибор к электросети, предварительно
полностью не собрав его!
• Соберите крестовину (1), установив одну часть на другую.
• Установите трубку (3) на крестовину (1) и закрепите ее при помощи 4 винтов.
Отрегулируйте желаемую высоту трубки (3), зафиксировав ее винтом (5).
• Установите заднюю решетку (6) на корпус (8). Следите, чтобы выступы на корпу-
се мотора совпали с отверстиями на решетке. Закрепите решетку при помощи
гайки (7).
• Установите лопасти (9) на ось (10) до конца. Закрепите лопасти при помощи фик-
сатора (11), повернув его против часовой стрелки.
• Соедините вместе переднюю (12) и заднюю (6) решетки, выровняйте их верши-
ны и надежно закрепите зажимами, расположенными на боковой поверхности
решеток.
• Установите собранный корпус (8) с лопастями (9) и решетками (6, 12) на удлини-
тельную трубку. Зафиксируйте корпус (8) на удлинительной трубке (4) с помощью
винта (16).
1) Опорная
крестовина
2) Фиксатор
основы
4) Удлинитель-
ная трубка
16) Винт
3) Трубка
5) Регулятор
высоты трубки
17) Кнопки
управления
6) Задняя
решетка
7) Гайка
15) Обод
13) Зажим
12) Передняя
решетка
14) Кнопка
вращения
корпуса
10) Ось 9) Винт 11) Фиксатор лопастей
8) Корпус
* Изготовитель оставляет за
собой право вносить измене-
ния конструкций, технических
характеристик, внешнего вида,
комплектации товара, не ухуд-
шающие его потребительских
качеств, без предварительного
уведомления потребителя.
