Руководство по эксплуатации D-EOMHP01301-20_01RU
10/50
EWAT_B + EWYT_B
4 ПОРЯДОК ЭКСПЛУАТАЦИИ АГРЕГАТА
4.1 Включение/отключение чиллера

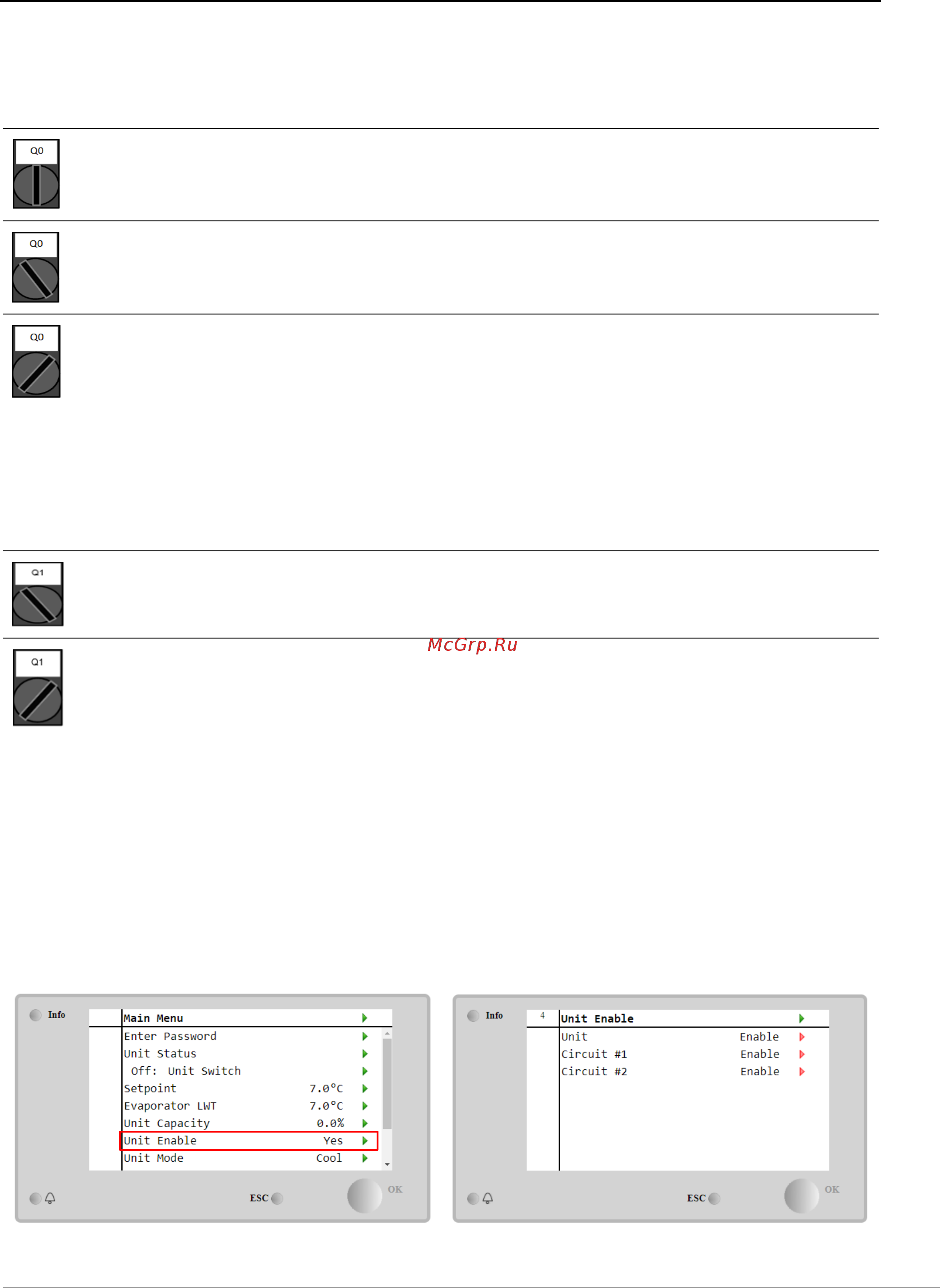

В соответствии с заводскими настройками для управления включением/отключением агрегата пользователь может использовать
переключатель Q0, расположенный на электрическом щите. Переключатель имеет три положения: 0 — Автономно — Дистанционно.
0
Агрегат отключен
Loc
(Автономно)
Агрегат включен для запуска компрессоров
Rem.
(Дистанционно)
Управление включением/отключением агрегата осуществляется через физический контакт
«дистанционное вкл/откл».
Замкнутый контакт означает, что агрегат включен.
Разомкнутый контакт означает, что агрегат отключен.
Контакт «дистанционное вкл/откл» показан на электрической схеме в разделе «Соединения внешней
электропроводки». Как правило, этот контакт используется для вывода переключателя вкл/откл из
электрического щита
Чиллеры некоторых моделей могут оснащаться дополнительными переключателями Q1 – Q2 для включения/отключения конкретного
контура хладагента.
0
Контур 1 отключен.
1
Контур 1 включен.
Контроллер агрегата также имеет дополнительные программные функции для управления остановкой/пуском агрегата. Эти функции по
умолчанию настроены на пуск агрегата:
1. Включение/отключение с клавиатуры
2. Планировщик (включение/отключение, запрограммированное по времени)
3. Включение/отключение по сети (дополнительная функция при наличии модулей связи)
4.1.1 Включение/отключение с клавиатуры
На главной странице перейдите в меню Unit Enable («Включение агрегата»), где доступны все настройки для управления остановкой/пуском
агрегата и контуров.
