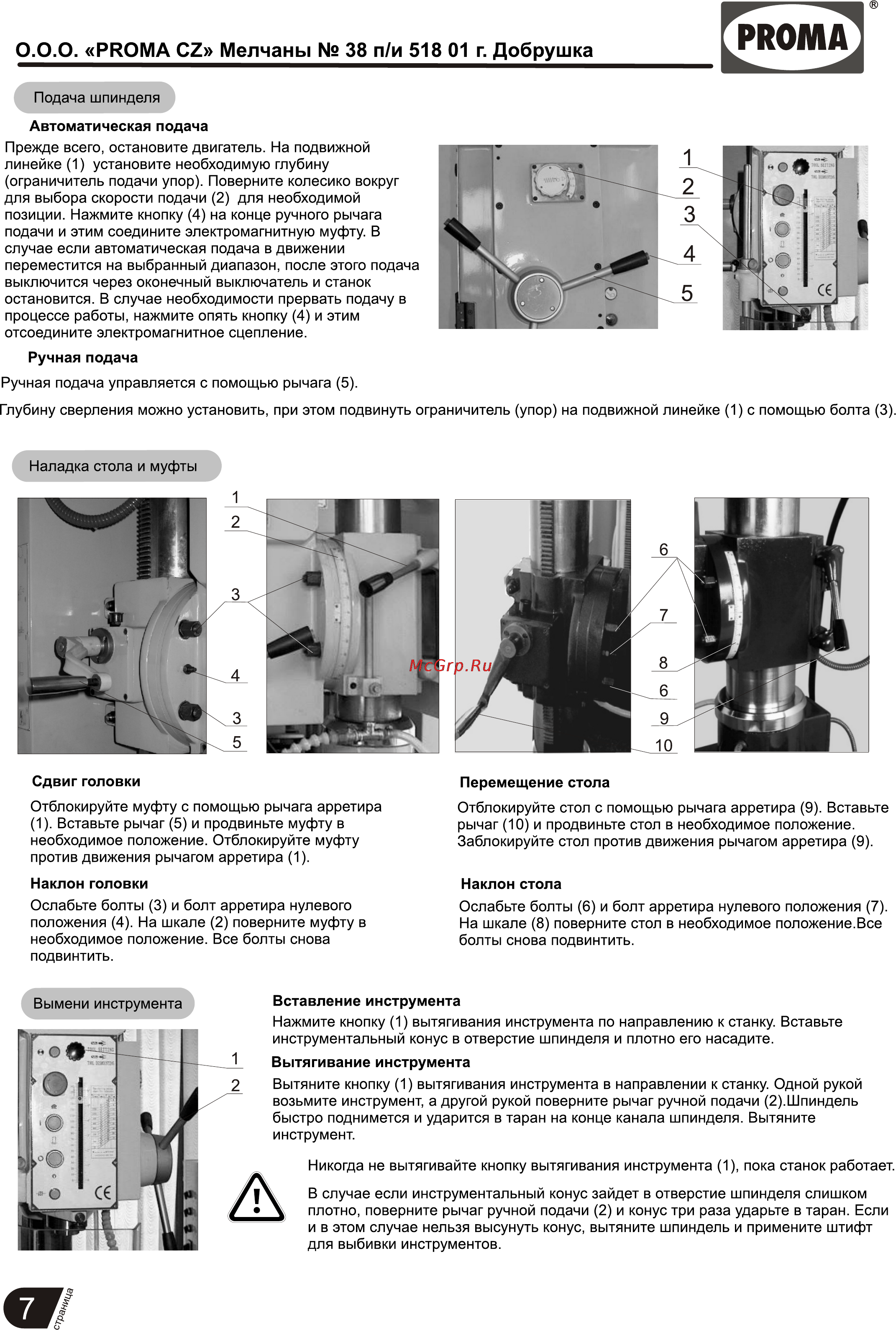

0 0 0 РИОМА С2 Мелчаны 38 п и 518 01 г Добрушка Подача шпинделя Автоматическая подача Прежде всего остановите двигатель На подвижной линейке 1 установите необходимую глубину ограничитель подачи упор Поверните колесико вокруг для выбора скорости подачи 2 для необходимой позиции Нажмите кнопку 4 на конце ручного рычага подачи и этим соедините электромагнитную муфту В случае если автоматическая подача в движении переместится на выбранный диапазон после этого подача выключится через оконечный выключатель и станок остановится В случае необходимости прервать подачу в процессе работы нажмите опять кнопку 4 и этим отсоедините электромагнитное сцепление Ручная подача Ручная подача управляется с помощью рычага 5 Глубину сверления можно установить при этом подвинуть ограничитель упор на подвижной линейке 1 с помощью болта 3 Сдвиг головки Перемещение стола Отблокируйте муфту с помощью рычага арретира 1 Вставьте рычаг 5 и продвиньте муфту в необходимое положение Отблокируйте муфту против движения рычагом арретира 1 Отблокируйте стол с помощью рычага арретира 9 Вставьте рычаг 10 и продвиньте стол в необходимое положение Заблокируйте стол против движения рычагом арретира 9 Наклон головки Наклон стола Ослабьте болты 3 и болт арретира нулевого положения 4 На шкале 2 поверните муфту в необходимое положение Все болты снова подвинтить Ослабьте болты 6 и болт арретира нулевого положения 7 На шкале 8 поверните стол в необходимое положение Все болты снова подвинтить Вымени инструмента Вставление инструмента Нажмите кнопку 1 вытягивания инструмента по направлению к станку Вставьте инструментальный конус в отверстие шпинделя и плотно его насадите Вытягивание инструмента Вытяните кнопку 1 вытягивания инструмента в направлении к станку Одной рукой возьмите инструмент а другой рукой поверните рычаг ручной подачи 2 Шпиндель быстро поднимется и ударится в таран на конце канала шпинделя Вытяните инструмент Никогда не вытягивайте кнопку вытягивания инструмента 1 пока станок работает к В случае если инструментальный конус зайдет в отверстие шпинделя слишком плотно поверните рычаг ручной подачи 2 и конус три раза ударьте в таран Если и в этом случае нельзя высунуть конус вытяните шпиндель и примените штифт для выбивки инструментов
