ИС-ХХ-ХХХХ У/ АБМС.ИС0.025.100 РЭ / v.1.3/ 14.08.2020

9 Рекомендации по применению инверторов серии ИС

Для построения системы бесперебойного питания off-line типа на основе зарядного 9.1

устройства и инвертора напряжения необходимо применить автоматический ввод резерва (АВР),

например, на основе реле выбора фаз РВФ-02 (см. рисунок 3). При наличии сетевого напряжения

нагрузка питается непосредственно от сети ~ 220 В, при этом зарядное устройство заряжает

аккумулятор и поддерживает его в заряженном состоянии. В случае отключения сетевого

напряжения ~ 220 В нагрузка переключается на питание от инвертора.

В связи с тем, что нагрузка, подключенная к инвертору, может иметь разные 9.2

пусковые токи, необходимо учитывать, достаточно ли примененного АВР для коммутации тока

нагрузки. Реле выбора фаз РВФ-02 рекомендуется применять для коммутации нагрузки

мощностью не более 1,5÷2 кВт. Для нагрузки мощностью более 2 кВт реле выбора фаз РВФ-02

необходимо применять совместно с пускателями электромагнитными, которые способны

коммутировать необходимый ток, например ПМ или ПМЛ.

Для нагрузки мощностью 3 ÷ 4 кВт рекомендуется применять пускатели 9.3

электромагнитные с номинальным током 25 ÷ 32 А, на 6 кВт – не менее 40 А.

Внимание! Перед применением АВР необходимо внимательно ознакомиться с 9.4

руководством по эксплуатации и схемой подключения данного АВР.

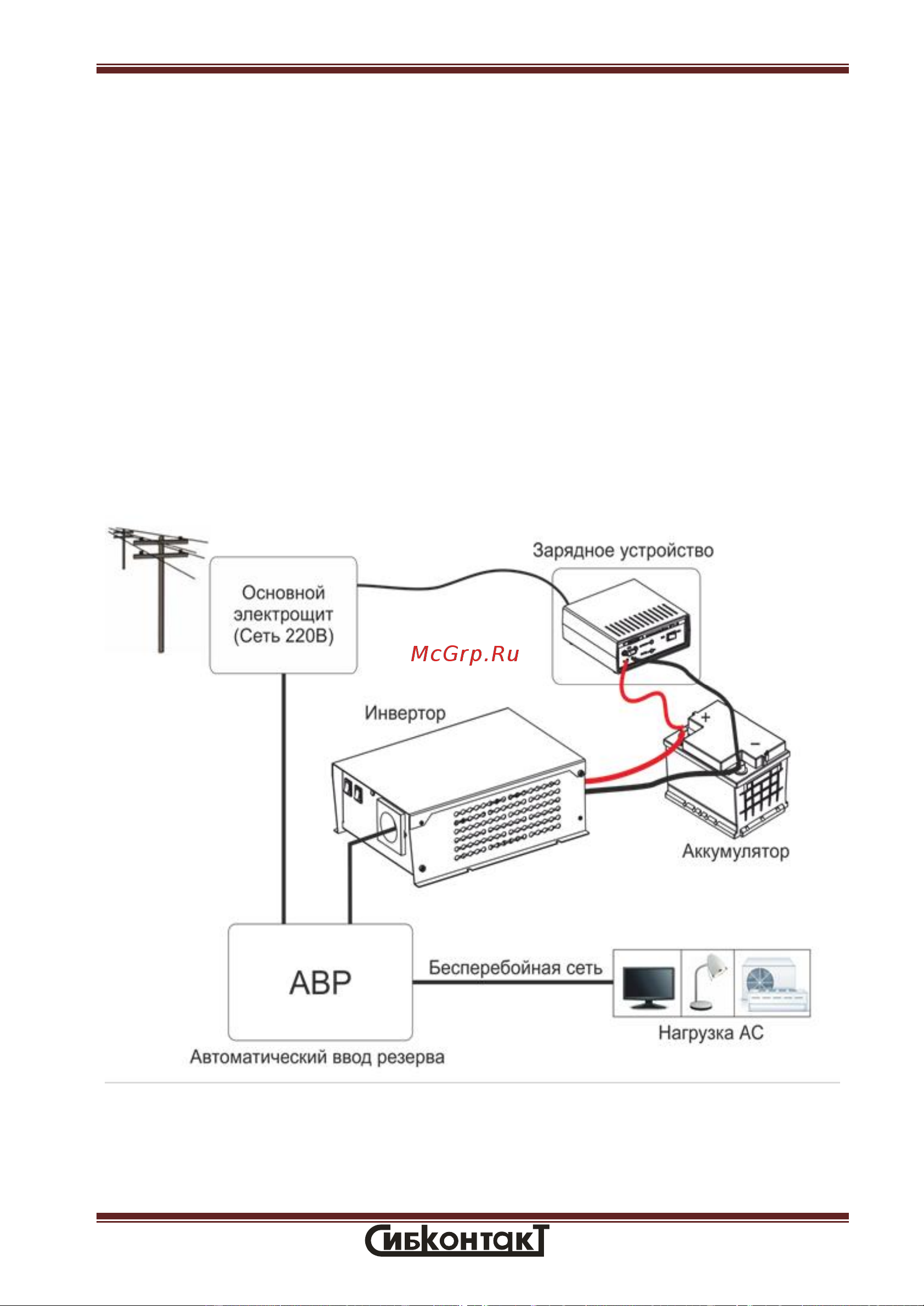

Рисунок 3 – Построение системы бесперебойного питания off-line типа на основе зарядного

устройства, инвертора напряжения и АВР
