4. Устройство и принцип работы

4.1. Конструктивно преобразователь напряжения ПН4-110-54 состоит из следующих основных

элементов (см. Рисунок 1):

– корпус с размещенной внутри платой преобразователя;

– входных клемм для подключения к источнику постоянного напряжения 110В;

– выходных клемм для подключения нагрузки 54В;

– тумблер Вкл/Выкл.

4.2. Корпус состоит из двух частей: пластиковой крышки и металлической теплоотводящей пла-

стины – основания. Крышка и основание соединены винтами. Корпус имеет пылевлагозащитное исполне-

ние.

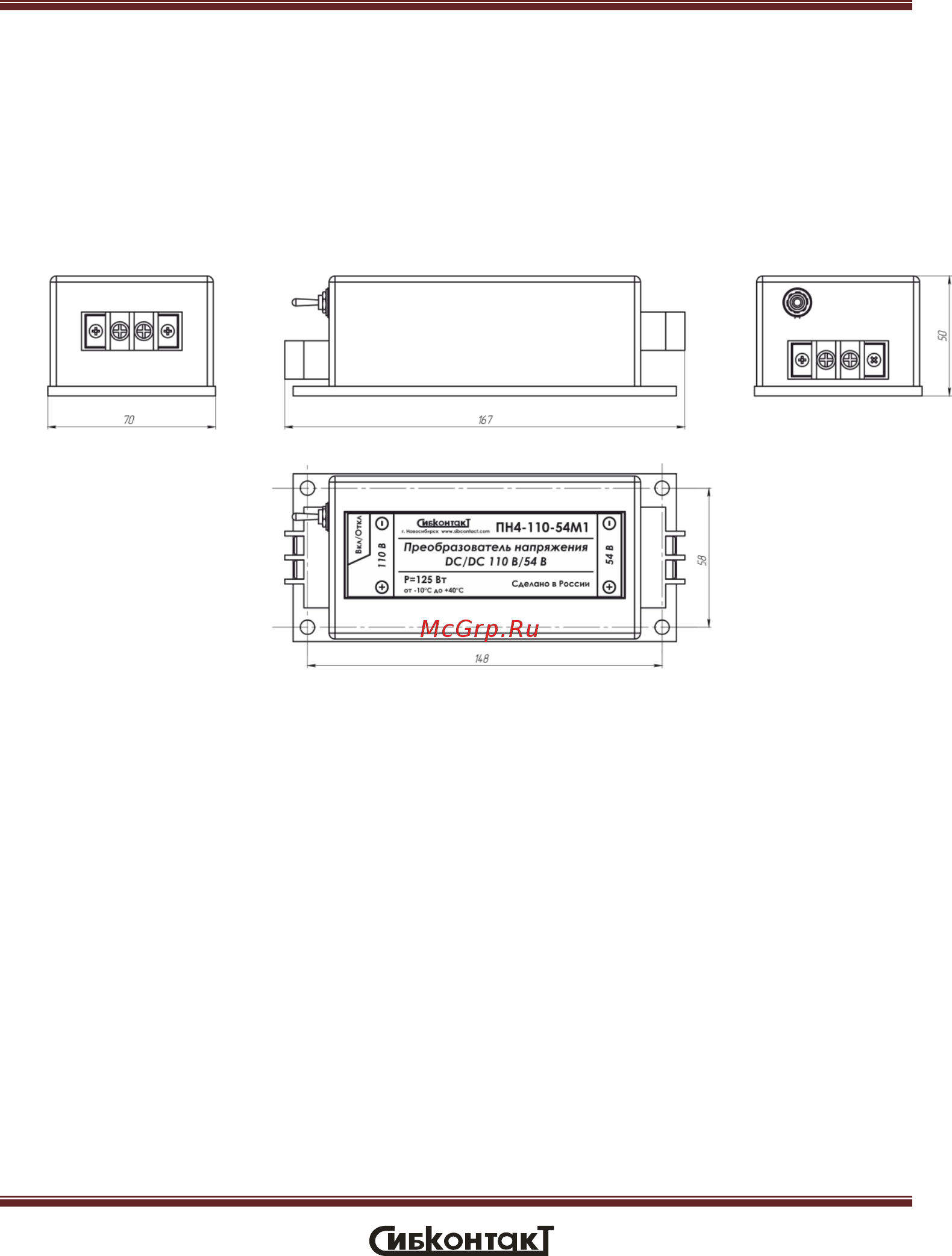

Рисунок 1 Внешний вид преобразователя

4.3. Преобразователь имеет гальваническую развязку между входом и выходом, между входом и

корпусом, между выходом и корпусом.

4.4. Преобразователь имеет встроенные защиты:

– тепловая защита;

– от короткого замыкания;

– от перегрузки;

– предохранитель по входу.

4.5. Тепловая защита – защита от перегрева, причиной которого может быть эксплуатация в режи-

ме перегрузки и (или) при повышенной температуре окружающей среды. При достижении температуры

основания ≈70ºC происходит срабатывание защиты и отключение преобразователя, после остывания проис-

ходит автоматический перезапуск преобразователя. Для обеспечения номинальной выходной мощности в

длительном режиме, необходим дополнительный отвод тепла от пластины основания.

4.6. Защита от короткого замыкания на выходе работает следующим образом: при возникновении

короткого замыкания в цепи нагрузки происходит отключение преобразователя по току короткого замыка-

ния. После устранения КЗ преобразователь автоматически перезапускается.

4.7. При снижении напряжения на входе ниже 50В происходит автоматическое отключение пре-

образователя.
