ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
32
При выборе профиля заряда свинцово-кислотной тяговой АБ («UsrTRAC») пользователю
доступен выбор напряжения АБ (12/24/36/48В), ток заряда, напряжение заряда, выбор
подключаемых стадий, параметры включения и выключения заряда, в соответствии с
таблицей 4.
1.3.3.1 Профиль заряда I
1
U
1
U
2
(U
3
): ДИАГНОСТИКА → ПОСТОЯННЫЙ ТОК (I
1
) →
АБСОРБЦИЯ (U
1
) → ФИНАЛЬНЫЙ ЗАРЯД (I
2
) → БУФЕР (U
3
) / ЗАРЯД ОТКЛЮЧЕН, в
соответствии с рисунком 13.
После выбора и сохранения настроек, и включения заряда, включается режим
диагностики. Если напряжение АБ соответствует минимально допустимым значениям, то ЗУ
автоматически переходит в стадию основного заряда.
Основной заряд состоит из стадии заряда «ПОСТОЯННЫЙ ТОК», где ЗУ заряжает АБ
высоким постоянным током до уровня 75 – 80 % от текущей ёмкости АБ и стадии заряда
«АБСОРБЦИЯ», где происходит полный дозаряд АБ, при этом ток заряда медленно снижается.
При снижении тока заряда до значения «ТОК ФИНАЛЬНОГО ЗАРЯДА», ЗУ переходит в
стадию «ФИНАЛЬНЫЙ ЗАРЯД», где постоянным малым током дозаряжает АБ до
установленного напряжения.
При достижении установленного напряжения в стадии «ФИНАЛЬНЫЙ ЗАРЯД» ЗУ
переходит на отключение заряда, либо в стадию заряда «БУФЕР», если последний разрешен. В
стадии заряда «БУФЕР» ЗУ поддерживает АБ в заряженном состоянии установленное время.
При разряде АБ ниже установленного напряжения «НАПРЯЖЕНИЕ ВОЗОБНОВЛЕНИЯ
ЗАРЯДА», ЗУ автоматически начнет заряд заново (см. рисунок 13), при условии, что заряд не
был выключен.

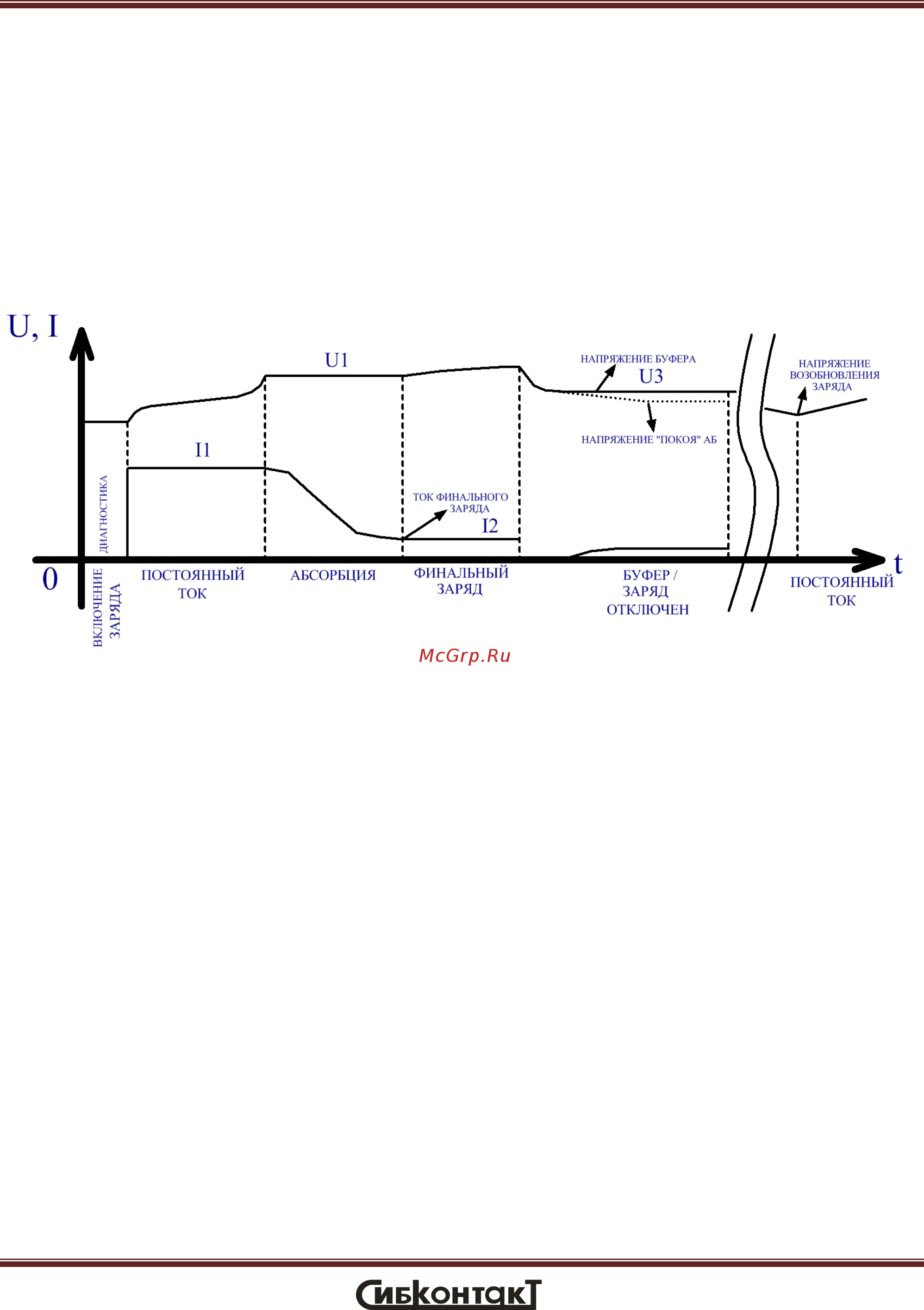

Рисунок 13 – Четырехстадийный заряд свинцово-кислотной тяговой АБ
