ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
35
Включение ЗУ и стадия «ПОСТОЯННЫЙ ТОК» - СС1(I
1
) аналогично описанному в
цикле 1.
При достижении напряжения балансировки на ячейке/ах АБ, СКУ АБ замыкает
Программируемый вход 2 (сигнал «заряд пониженным током» (балансировка)) (см. таблицу 7) и
ЗУ переходит в стадию заряда «ПОНИЖЕННЫЙ ТОК» - СС2 (I
2
), со значением тока заряда
«Ток пониженного заряда (балансировка)» (см. таблицу 5).
Если значение тока заряда «Ток пониженного заряда (балансировки)» (см. таблицу 5)
меньше тока балансировки самой ячейки АБ, т.е. ячейки АБ, находящиеся в балансировке не
перезаряжаются и общее напряжение АБ возрастает в допустимом темпе, то АБ заряжается до
установленного напряжения заряда («Напряжение заряда» - СV1 (U
1
), см. таблицу 5).
Если значение тока заряда «Ток пониженного заряда (балансировки)» больше тока
балансировки самой ячейки АБ, то происходит перезаряд ячейки/ячеек и система СКУ АБ
размыкает Программируемый вход 3 (сигнал «запрет заряда») (таблицу 7). ЗУ отключится, до
тех пор, пока ячейка/ячейки АБ не уменьшит/ат свое напряжение до допустимого для заряда.
При достижении установленного напряжения заряда («Напряжение заряда»), ЗУ
переходит в стадию заряда «ПОСТОЯННОЕ НАПРЯЖЕНИЕ», где поддерживает
установленное напряжение, при этом ток заряда медленно снижается.
При снижении тока заряда менее значения «ТОК ОТКЛЮЧЕНИЯ ЗАРЯДА», ЗУ
переходит на отключение заряда, либо в стадию заряда «БУФЕР» - CV2 (U
2
), если последний
разрешен. В стадии заряда «БУФЕР» ЗУ поддерживает АБ в заряженном состоянии
установленное время.

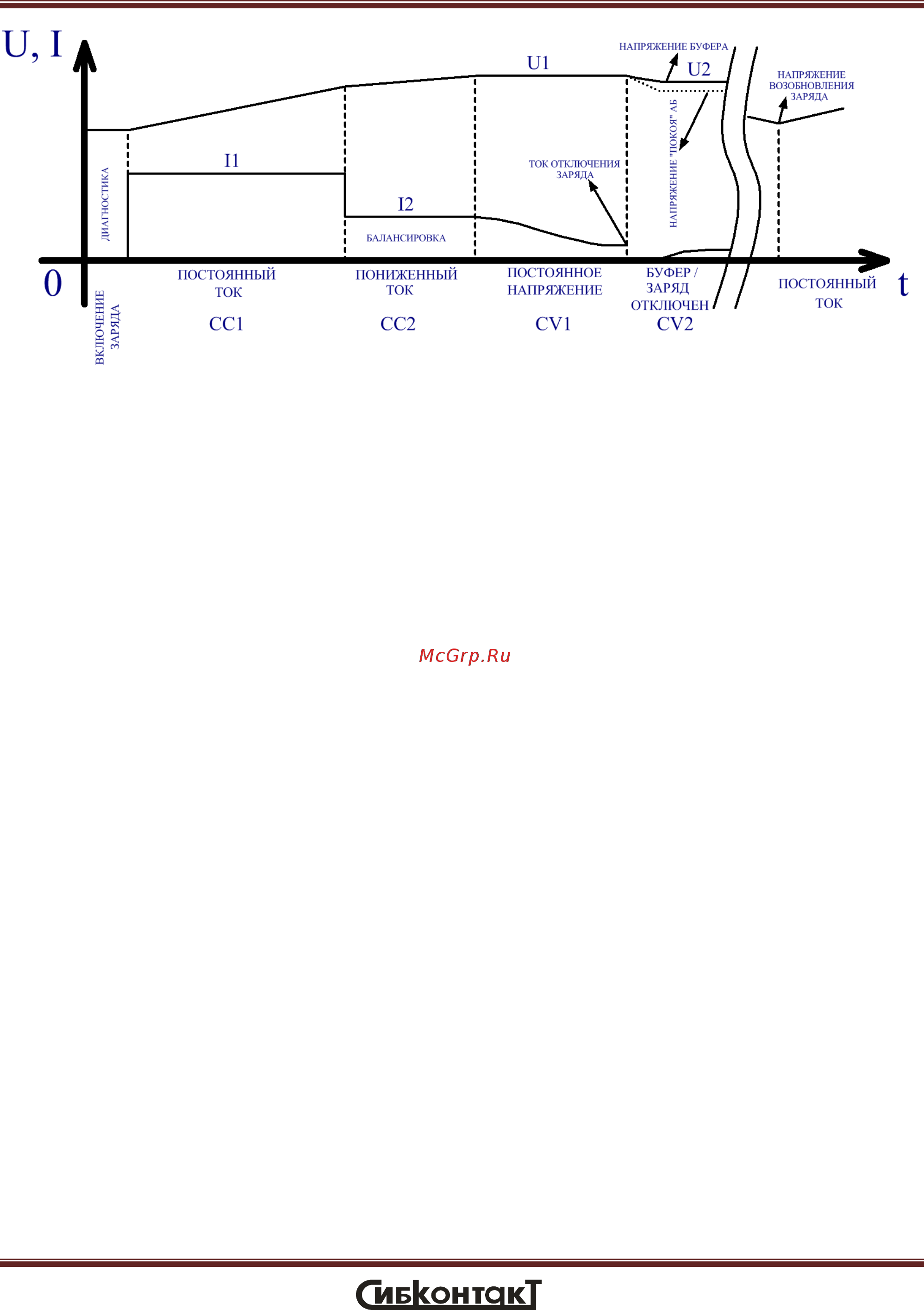

Рисунок 15 – Процесс заряд несбалансированной Li-ion АБ разряд»АБ
