ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
40
Таблица 8
Состояние
Наименование
Быстро мигает красный
Нет обмена информацией с ЗУ по интерфейсу RS485
Горит красный
Есть АВАРИЯ
Поочерёдно быстро мигает
красный и зеленый
Есть ПРЕДУПРЕЖДЕНИЕ, заряд ВКЛЮЧЕН.
Быстро мигает зеленый
Заряд ВКЛЮЧЕН, АВАРИЙ нет
Поочерёдно медленно
мигает красный и зеленый
Пауза заряда или заряд завершён, есть ПРЕДУПРЕЖДЕНИЕ
Медленно мигает зеленый
Пауза заряда или заряд завершён, ПРЕДУПРЕЖДЕНИЙ нет
Медленно мигает красный
Есть ПРЕДУПРЕЖДЕНИЕ, заряд ОТКЛЮЧЕН.
Горит зеленый
Нет ПРЕДУПРЕЖДЕНИЙ и АВАРИЙ, заряд ОТКЛЮЧЕН.
Окно Рабочего режима графического индикатора представлено на рисунке 18.
В верхней части окна попеременно отображаются следующие данные:
базовые уставки типа АБ по напряжению и максимального тока заряда (если заряд
выключен);
напряжение АБ и ток заряда АБ текущей стадии заряда (если заряд включён);
значение уровня заряда АБ за текущий/последний сеанс.
В основной части окна отображаются следующие данные:
текущее значение температуры прибора;
стадия заряда. Наименование стадии соответствует данным, представленным в таблицах
9-11;
время заряда в формате СУТКИ.ЧАСЫ:МИНУТЫ;
температура АБ;
текущий ток заряда АБ;
текущее напряжение АБ.

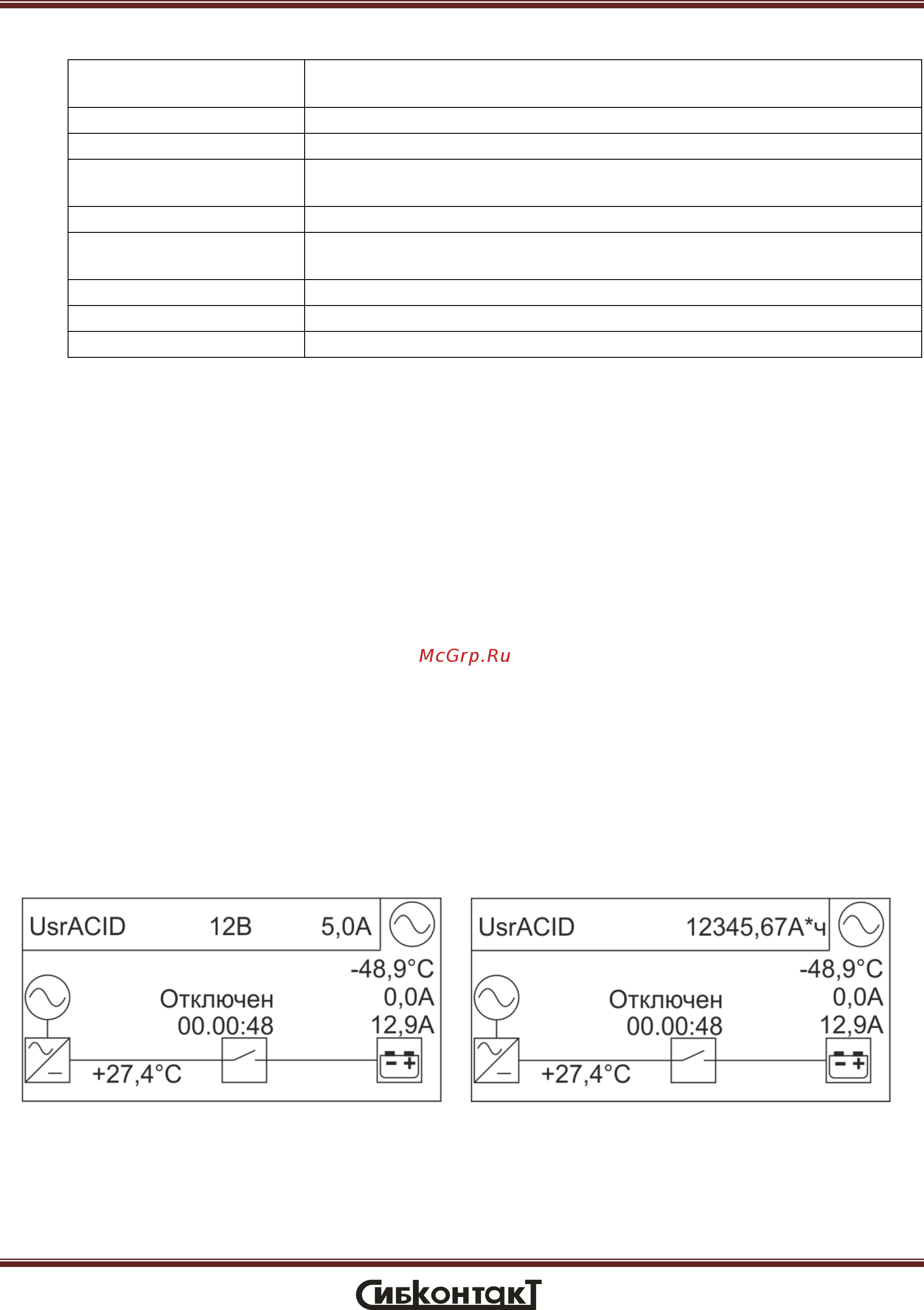

Рисунок 18 – Окно Рабочего режима дисплея ПУ2
