ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
51
2.3 Описание настроек и работы ПУ2.
2.3.1 Для программирования настроек необходимо подключить ЗУ к АБ (см. 2.2) и
включить входной автоматический выключатель.
2.3.2 Если пункт 2.2 был выполнен корректно, то на графическом индикаторе ПУ2
отобразится заставка с логотипом компании-разработчика, в соответствии с рисунком 23 и,
спустя примерно 5 сек. – экран Рабочего режима пульта, в соответствии с рисунком 24.
2.3.3 Для переключения к экрану Рабочего режима СибАмпер необходимо
кратковременно нажать кнопку ВПРАВО или ВЛЕВО. При этом на графическом индикаторе
будет отображен экран Рабочего режима СибАмпер, в соответствии с рисунком 25. На экране
будут отображены текущее напряжение АБ, стадия заряда, ток заряда, температура АБ
(определяется по показаниям выносного датчика температуры АБ), температура внутри
прибора и время заряда.

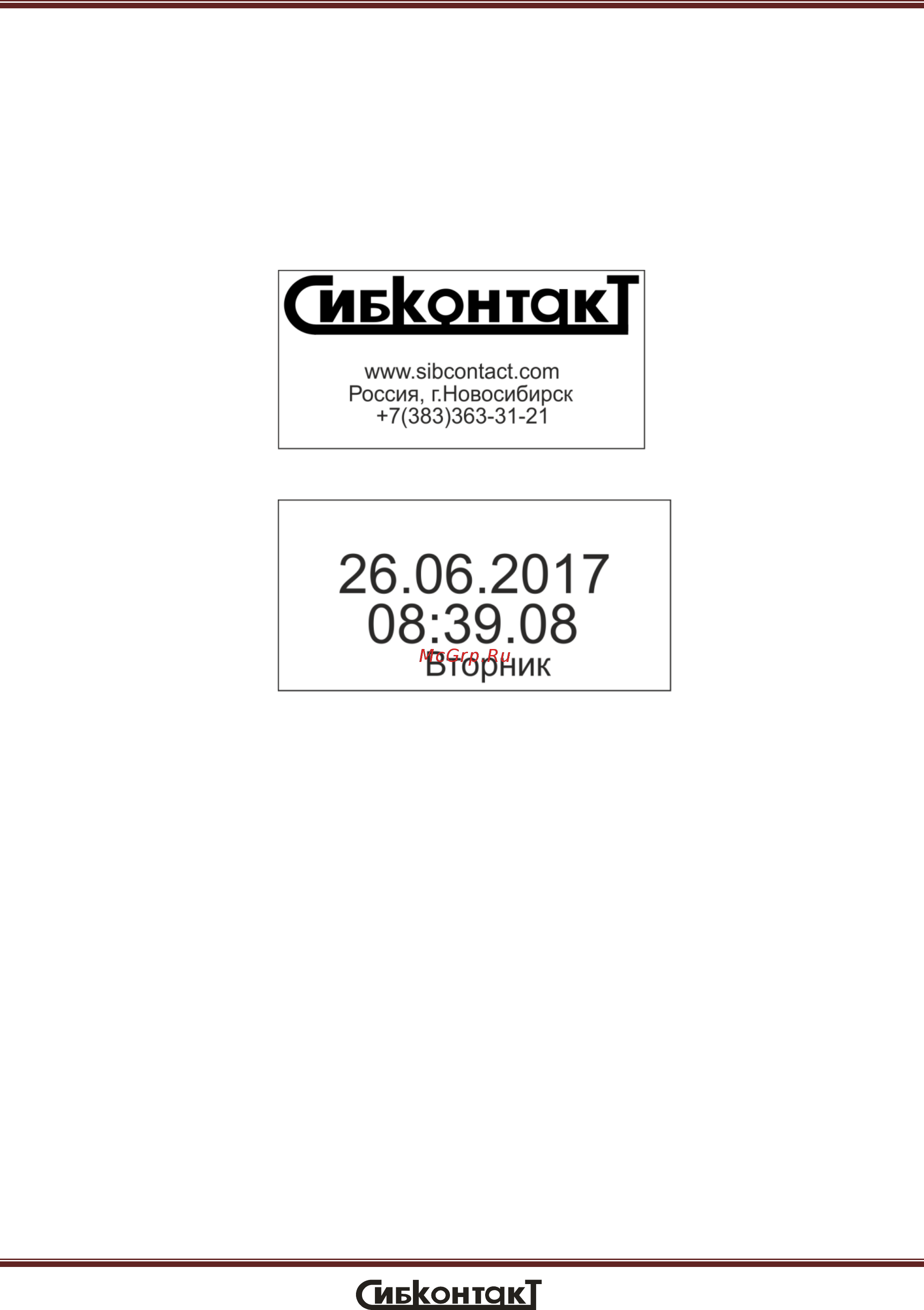

Рисунок 23 – Заставка
Рисунок 24 – Экран рабочего режима пульта
