ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
71
2.6.3.5 Регулировка температуры заряда для батарей типа GEL, AGM, FLOODED,
UsrACID, UsrTRAC, UsrLI.
Выберете пункт меню СИБАМПЕР-->Зарядное устройство-->Дополнительно--
>Температура заряда. Установите курсор в позиции строки, соответствующей параметру,
значение которого хотите изменить. Нажмите кнопку ВВОД. При помощи кнопок
ВВЕРХ/ВНИЗ установите желаемое значение температуры и нажмите кнопку ВВОД для
сохранения нового значения (рис. 52).

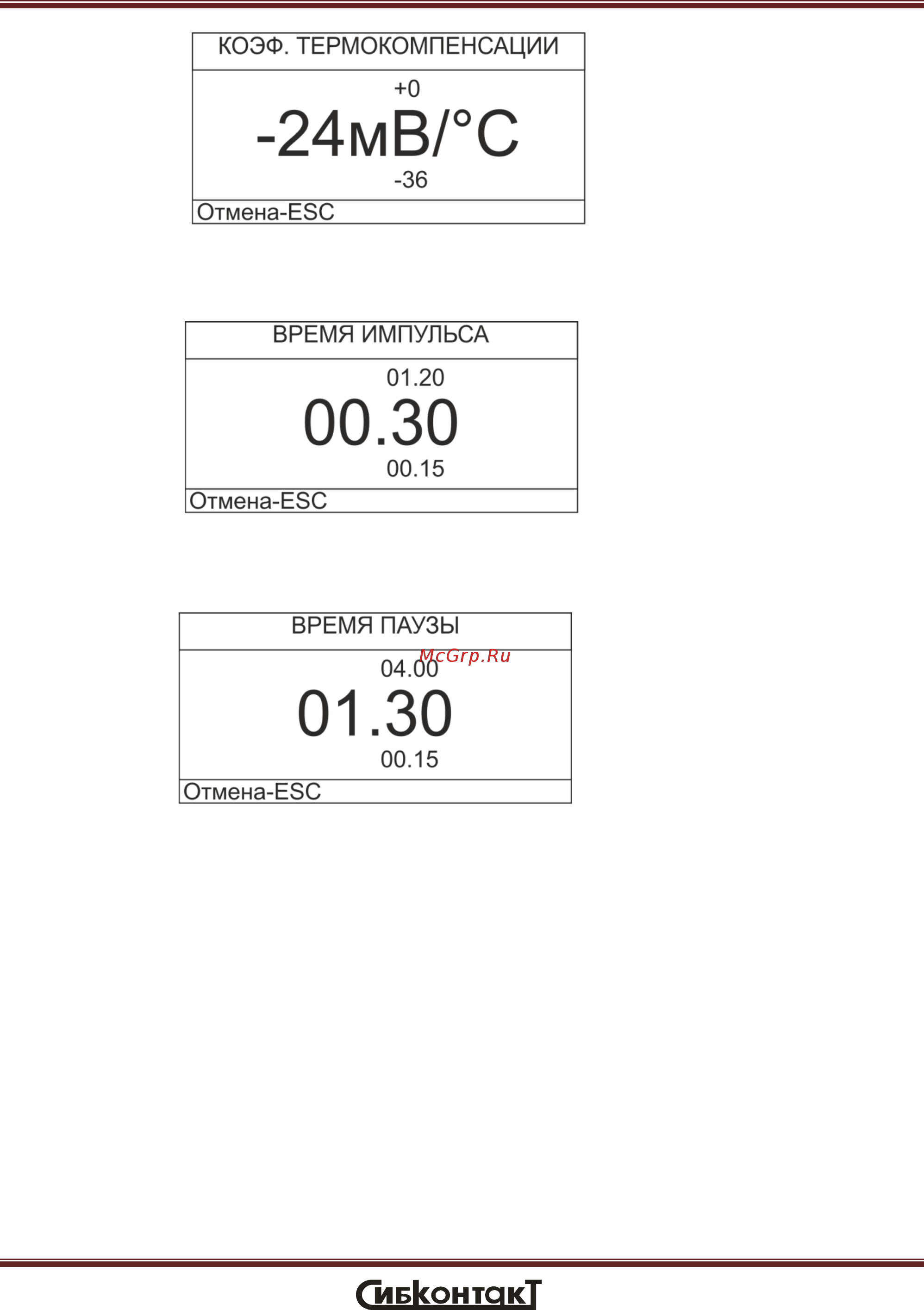

Рисунок 49 – Коэффициент термокомпенсации
Рисунок 50 – Время импульса стадии
Рисунок 51 – Время паузы стадии
