ЗУ1-12, ЗУ1-24

Руководство по эксплуатации

v.1.0 13.02.2019

4.4 В конструкции зарядного устройства предусмотрены следующие встроенные схемы защиты:

- защита от бросков тока питающей сети;

- тепловая защита;

- защита от короткого замыкания;

- защита от переполюсовки.

4.4.1 Защита от бросков напряжения питающей сети – при значительных бросках напряжения пи-

тающей сети, устройство отключается путем выжигания входного предохранителя, для приведения преоб-

разователя в рабочее состояние необходима замена предохранителя.

4.4.2 Тепловая защита – срабатывает при перегреве элементов схемы преобразователя, путем вы-

жигания термопредохранителя.

4.4.3 Защита от короткого замыкания – при возникновении короткого замыкания на выходе преоб-

разователя, срабатывает защита от КЗ, при этом напряжение на выходе преобразователя снижается до

уровня падения напряжения на выходных проводах при максимальном зарядном токе, который протекает в

нагрузке.

4.4.4 Защита от переполюсовки – при неправильном подключении аккумуляторной батареи («+»

клеммой АКБ к «-» клемме зарядного устройства) срабатывает защита: выжигается предохранитель разры-

вая выходную цепь преобразователя и загорается красный индикатор переполюсовки. После выжигания

предохранителя, индикатор горит красным цветом, не зависимо от полярности подключения аккумулятор-

ной батареи (устройство при этом не работает).

4.5 Принцип работы зарядного устройства:

Зарядное устройство работает непрерывно, автоматически переключаясь между тремя режимами

работы.

В первом режиме задействуется максимальный постоянный ток заряда 15А или 10А (в зависимо-

сти от исполнения) для ЗУ1-12 и 7,5А или 5А для ЗУ1-24, пока напряжение не достигнет 14,6-14,7В и 29,2-

29,4В соответственно.

Во втором режиме устройства дают постоянное напряжение 14,6-14,7В и 29,2-29,4В и ток снижа-

ющийся по мере заряда аккумуляторной батареи. До конца зарядного цикла ток снижается до уровня 1А и

0,7А для ЗУ1-12 и ЗУ1-24 соответственно.

В третьем режиме аккумуляторная батарея заряжается малыми токами при напряжении 13,7-13,8В

для ЗУ1-12 и 27,4-27,6В для ЗУ1-24.

Такой интеллектуальный режим (его графическое изображение показано на рисунке 1) обеспечи-

вает полную зарядку аккумуляторной батареи за короткое время, при этом батарея полностью заряжается и

сохраняет свою емкость в течение длительного времени.

Время

E - Емкость АКБ

АКБ АКБ АКБ

I - Ток заряда АКБ

U - Напряжение заряда АКБ

100%

E, U, I

I Стадия заряда АКБ II Стадия заряда АКБ

III Стадия заряда АКБ

Время

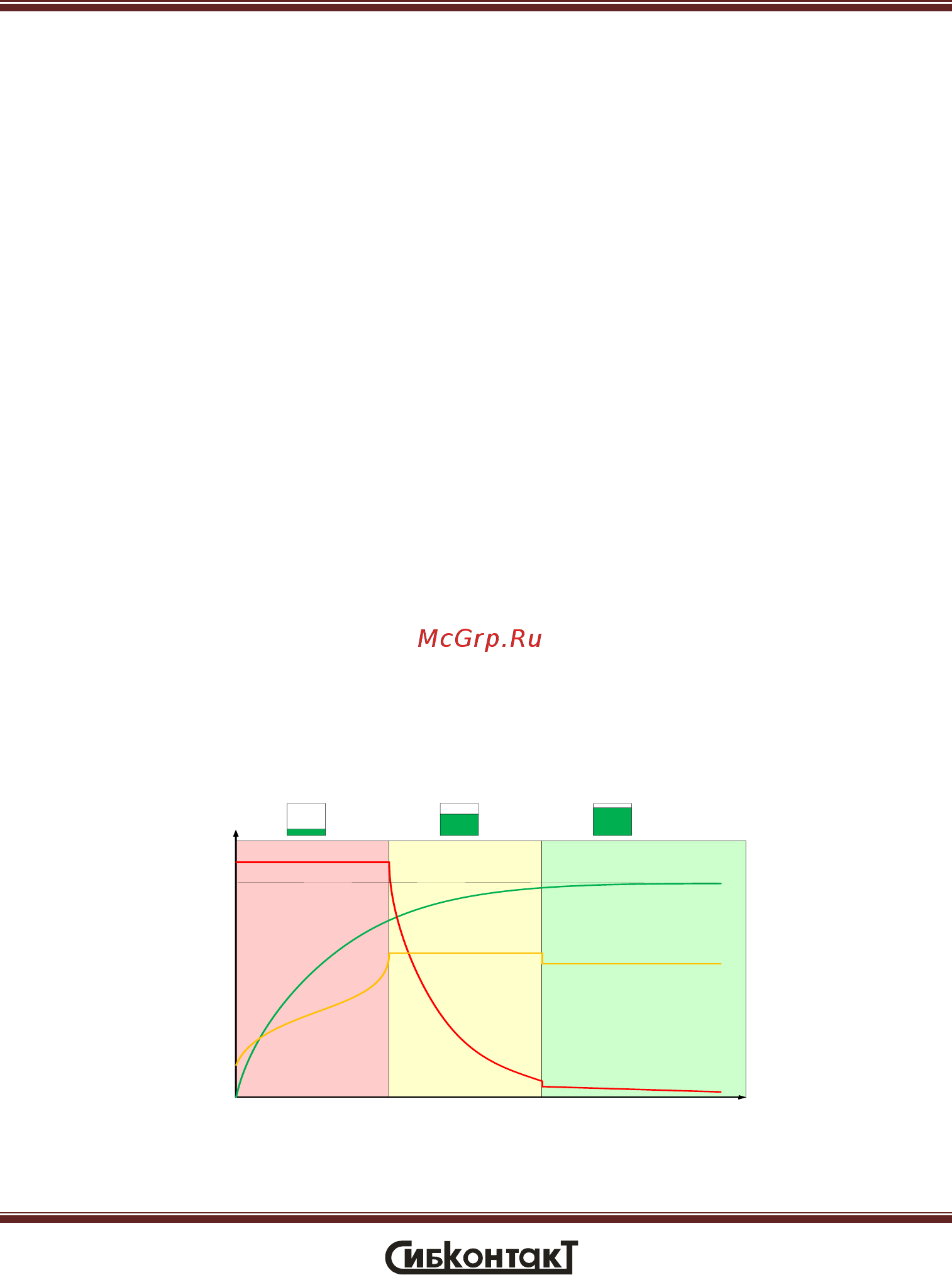

Рисунок 1 (Процесс заряда аккумуляторной батареи).

5. Меры безопасности
