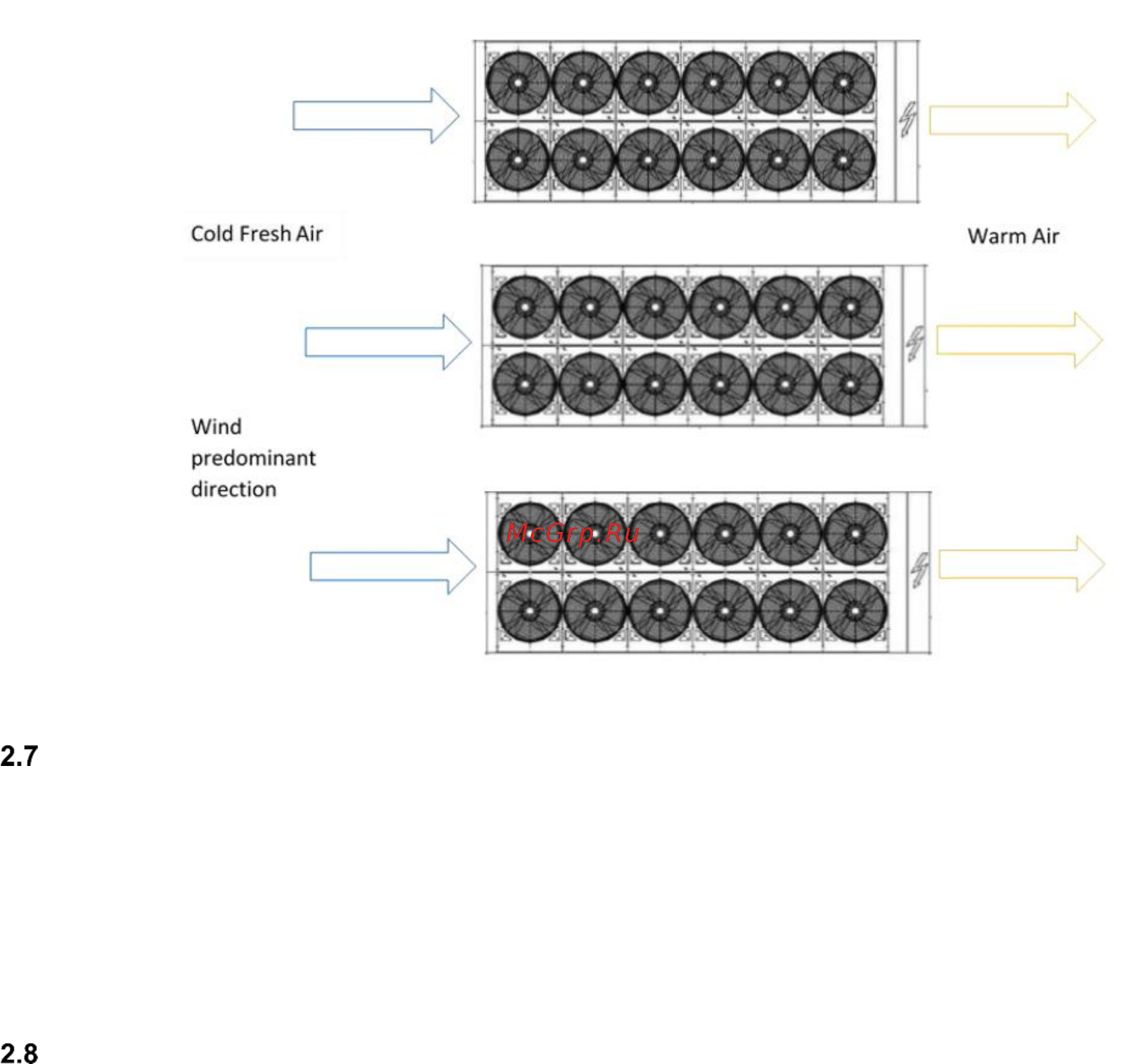

Рис. 4 — Установка нескольких чиллеров

Защита от шума и звукоизоляция

Основным источником шума в агрегате являются вращающиеся компрессоры и вентиляторы.

Уровень шума, генерируемого отдельными моделями, указан в технической документации.

При правильной установке, эксплуатации и техническом обслуживании шум, производимый агрегатом, не

требует применения специальных защитных средств при продолжительной работе рядом с ним.

При наличии специальных требований к уровню шума при установке необходимо использовать дополнительные

шумопоглощающие устройства и крайне осторожно изолировать агрегат от основания с помощью

антивибрационных элементов (поставляются по дополнительному заказу). Также на водяных соединениях

необходимо установить гибкие сочленения.

Контур воды для подключения агрегата

2.8.1 Водопроводные трубы

Трубопровод должен быть спроектирован с минимально возможным числом колен и вертикальных изменений

направления. Это позволит существенно сократить затраты на монтажные работы и улучшить качество работы

системы.

В состав водяной системы должны входить:

1. Виброизолирующие опоры для снижения уровня передачи вибрации на конструкции.

2. Запорные клапаны для изоляции агрегата от системы трубопроводов при проведении технического

обслуживания.

3. Для защиты чиллера реле расхода должно быть защищено от замерзания; для этого необходимо постоянно

контролировать расход воды в испарителе. В большинстве случаев реле расхода на месте настроено на

подачу аварийного сигнала только при отключении водяного насоса и прекращении расхода воды. Реле

расхода рекомендуется настроить на подачу «аварийного сигнала потери воды» по достижении 50 % от

номинального значения расхода воды. В этом случае обеспечивается защита испарителя от замерзания, а

реле расхода может обнаруживать загрязнение фильтра для воды.

4. Устройство для ручного или автоматического выпуска воздуха в самой высокой точке трубопровода, а также

спускное устройство в самой нижней точке системы.

5. Испаритель и устройство для рекуперации тепла не должны быть установлены в самой высокой точке

системы.

6. Подходящее устройство, способное поддерживать давление воды в системе (бак-расширитель и т. д).

7. Индикаторы температуры и давления воды для контроля работы системы и упрощения ее обслуживания.

8. Фильтр или устройство для удаления примесей из жидкости. Благодаря использованию фильтра

продлевается срок службы испарителя и насоса и поддерживается хорошее качество водной системы.

Фильтр для воды должен размещаться как можно ближе к чиллеру, как показано на Рис. 6 и 7. Если

фильтр для воды размещается в другой части водной системы, монтажник должен обеспечить очистку

водопроводных труб, расположенных между фильтром для воды и испарителем.

Рекомендуемый максимальный размер отверстий сетчатого фильтра составляет:

 0,87 мм (DX S&T)

 1,0 мм (BPHE)

 1,2 мм (затопл.)
