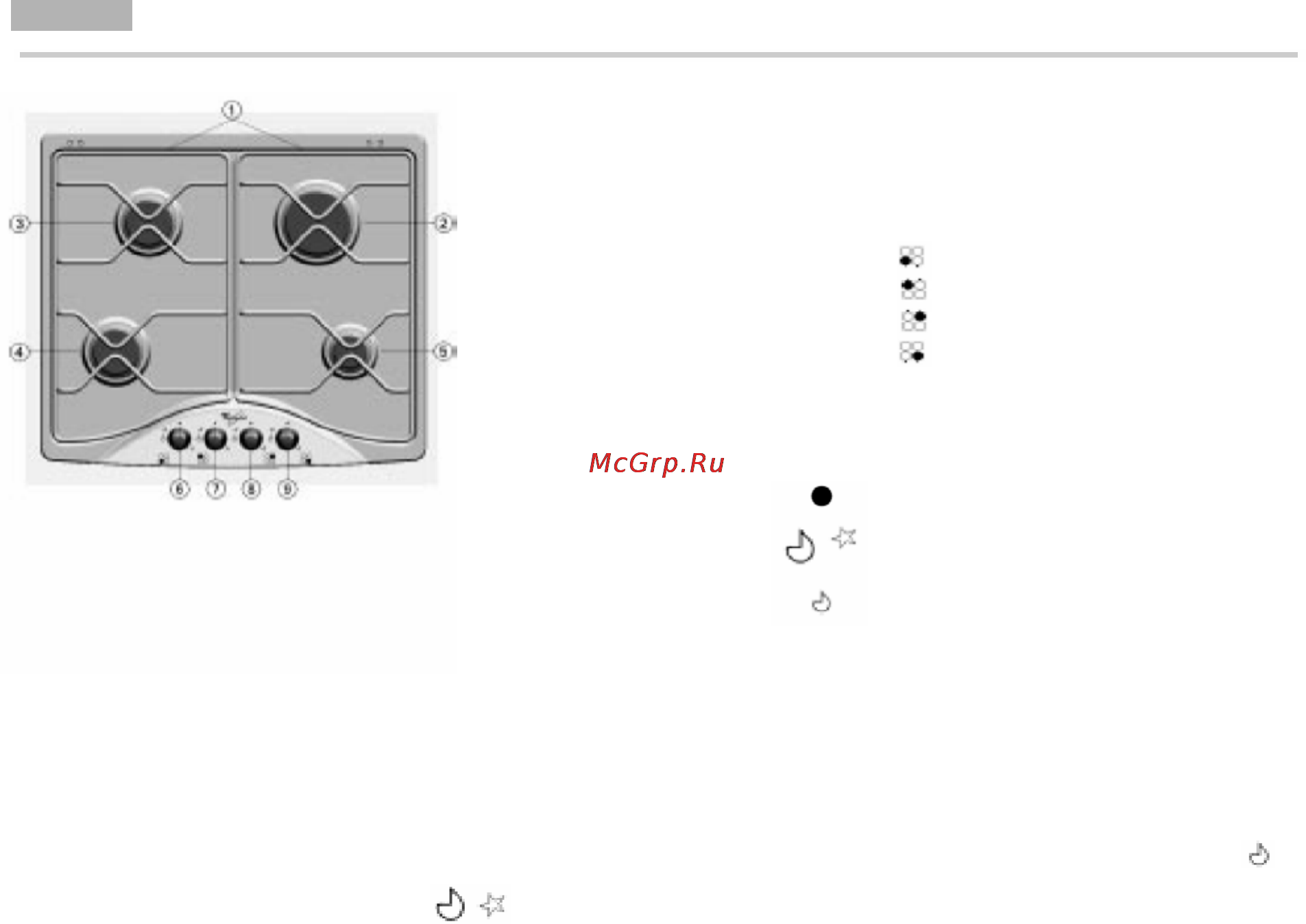

AKM 520-522/01 ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ
РУС
1. Съемные решетки
2. Большая горелка.
3, 4. Средние горелки
5. Малая горелка.
6. Кран средней горелки.
7. Кран средней горелки.
8. Кран большой горелки.
9. Кран малой горелки.
Обозначения
Заполненный кружок. Кран закрыт.
Большое пламя и Максимальное открытие крана /
звездочка. подача газа и электроподжиг.
Маленькое Минимальное открытие крана /
пламя. уменьшенная подача газа.
Пользование горелками с газ-
контролем и электроподжигом
Чтобы зажечь одну из горелок:
• Нажмите на ручку соответствующего крана и
поверните ее против часовой стрелки до
позиции, обозначенной символом в виде
большого пламени и звездочки
.
• Продолжайте удерживать ручку в нажатом
состоянии, пока не появится пламя.
• После появления пламени продолжайте
удерживать ручку в нажатом состоянии еще
около 10 секунд.
• Отпустите ручку.
Если горелка не зажглась, повторите
описанную последовательность действий еще
раз.
Примечание.
— В случае затрудненного зажигания горелок
из-за особенностей используемого газа
рекомендуется повторить те же операции с
ручкой крана в позиции, обозначенной
символом в виде маленького пламени
.
— Устройство газ-контроля отключает подачу
газа в отсутствие пламени (если оно будет
задуто ветром, погаснет из-за перерыва в
подаче газа, будет залито и т. п.).
.
