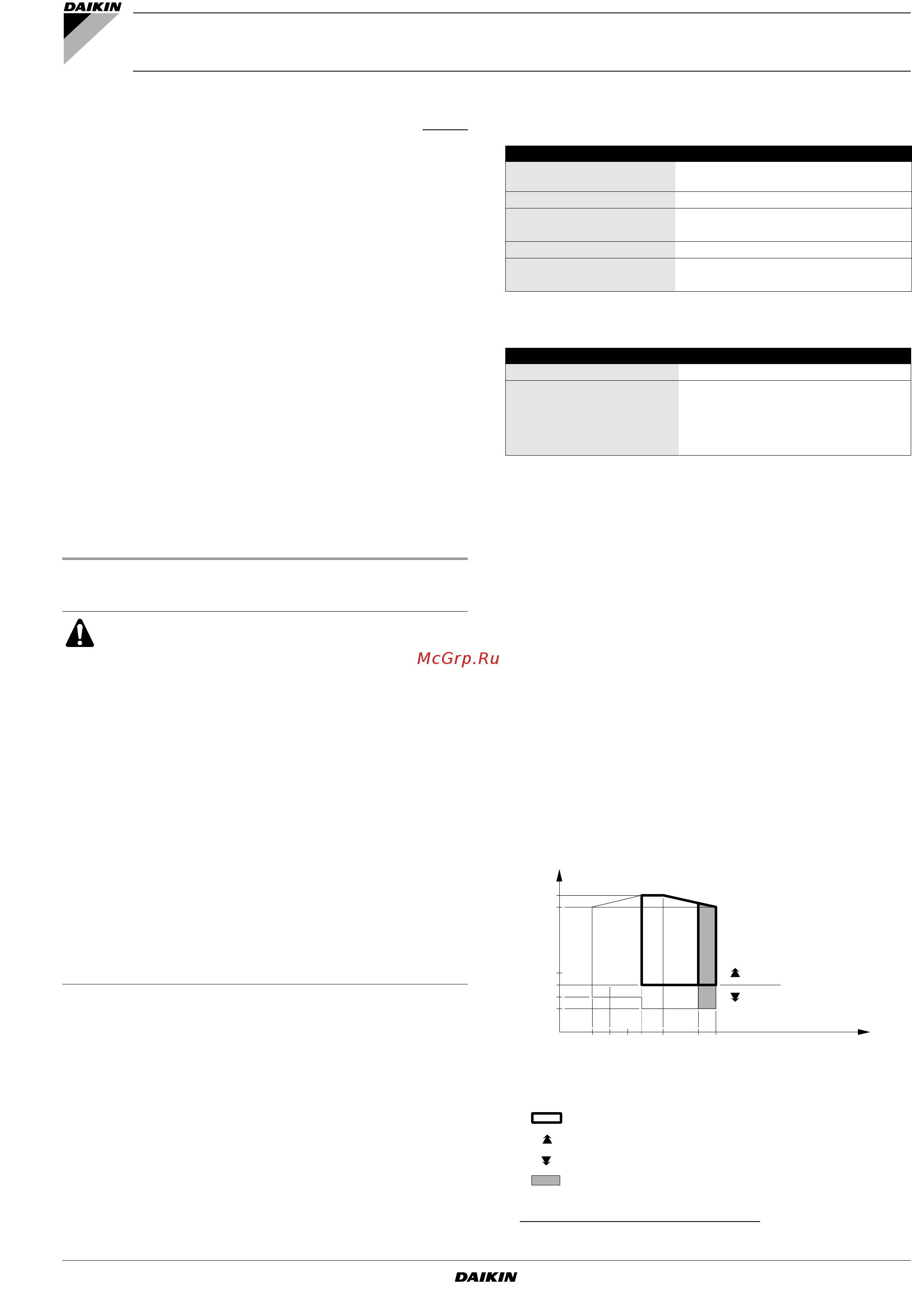

EUWA5~12HDZ
Моноблочные чиллеры с воздушным охлаждением
4PW12813-1
Инструкция по монтажу
1
Содержание
Стр
аница
Введение .......................................................................................... 1
Технические характеристики.................................................................. 1
Электрические характеристики............................................................. 1
Опции/поставка по дополнительному заказу ....................................... 1
Стандартный рабочий диапазон ............................................................ 1
Основные элементы........................................................................ 2
Выбор места монтажа..................................................................... 2
Осмотр и транспортировка блока .................................................2
Распаковка и размещение блока...................................................2
Проверка контура циркуляции воды ............................................. 3
Подключение контура циркуляции воды ...................................... 3
Заправка водой, расход и качество воды..................................... 3
Показатели качества воды..................................................................... 3
Теплоизоляция трубопроводов....................................................... 3
Электропроводка ............................................................................ 3
Условные обозначения ........................................................................... 4
Требования к цепи силового электропитания и проводам.................. 4
Подключение электропитания ............................................................... 4
Кабель для реле протока........................................................................ 4
Дальнейшие действия.....................................................................4
Мы благодарны Вам за то, что Вы остановили свой выбор на
кондиционере компании Daikin.
Введение
Производимые компанией Daikin чиллеры с воздушным охлаж-
дением серии EUWA-HDZ предназначены для наружной
установки и используются для охлаждения. Они выпускаются
в 4 стандартных типоразмерах и имеют номинальную холодо-
производительность от 10,1 до 26,5 кВт.
В сочетании с фанкойлами или кондиционерами, выпускаемыми
компанией Daikin, чиллеры серии EUWA можно использовать
для кондиционирования воздуха. Кроме того, эти чиллеры
можно использовать для подачи воды в технологических про-
цессах, требующих ее охлаждения.
В настоящей инструкции по монтажу изложены все сведения по
распаковке, установке и подключению чиллеров серии EUWA.
Технические характеристики
(1)
Электрические характеристики
(1)
Опции/поставка по дополнительному заказу
(1)
■
Манометры
■
В случае применения гликоля в качестве теплоносителя
возможно снижение температуры охлаждения до -10 °C или
-5 °C. (**)
(**) Не используйте внутри системы стальные трубы
с цинковым покрытием для обеспечения дополнительной
циркуляции воды.
■
Расширение рабочего диапазона до -15 °C. (только для
чиллеров с мощностью привода 8 и 10 л.с.)
■
Работа в аварийных условиях
■
Ленточный нагреватель испарителя
■
Защитный экран
■
Подбор электродвигателя вентилятора (модификация для
высокого внешнего статического давления (5 мм H
2
O)) +
нагнетательный канал
■
Интерфейс для связи с системой BMS (MODBUS/J-BUS,
BACNET)
Стандартный рабочий диапазон
EUWA5HDZ
EUWA8HDZ
EUWA10HDZ
EUWA12HDZ
Моноблочные чиллеры
с воздушным охлаждением
Инструкция по монтажу
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ
ПЕРЕД ТЕМ, КАК ПРИСТУПИТЬ К ЗАПУСКУ СИСТЕМЫ.
НЕ ВЫБРАСЫВАЙТЕ ЕЕ. СОХРАНИТЕ ЕЕ ДЛЯ
ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ В КАЧЕСТВЕ
СПРАВОЧНИКА.
НЕВЕРНАЯ УСТАНОВКА СИСТЕМЫ, НЕПРАВИЛЬНОЕ
ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И ОБОРУДОВАНИЯ
МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРОТОКОМ,
КОРОТКОМУ ЗАМЫКАНИЮ, ПРОТЕЧКАМ ЖИДКОСТИ,
ВОЗГОРАНИЮ ИЛИ ИНОМУ УЩЕРБУ. ВСЕГДА
ПРИМЕНЯЙТЕ ТОЛЬКО ТО ДОПОЛНИТЕЛЬНОЕ ОБО-
РУДОВАНИЕ, КОТОРОЕ ИЗГОТОВЛЕНО КОМПАНИЕЙ
DAIKIN И ПРЕДНАЗНАЧЕНО ИМЕННО ДЛЯ ДАННОЙ
СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ. ДОВЕРЯТЬ
УСТАНОВКУ ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ.
ЕСЛИ У ВАС ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
УСТАНОВКИ ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ, ПРЕДСТАВЛЯЮЩЕМУ
КОМПАНИЮ DAIKIN В ВАШЕМ РЕГИОНЕ.
(1) Полный список характеристик смотрите в инструкции
по эксплуатации или в engineering data book.
Модель EUWA 5 8 10 12
Размеры (высота х
ширина х длина)
(мм)
1444 x
645 x 700
1220 x
1290 x 700
1444 x
1290 x 700
1444 x
1290 x 700
Масса
• масса агрегата (кг)
135 200 230 233
• масса в рабочем состоянии (кг)
137 202 233 236
Соединения
• подвод воды
FBSP 3/4"
FBSP 1"
FBSP 1-1/4"
• отвод воды
FBSP 3/4"
FBSP 1"
FBSP 1-1/4"
Модель EUWA 5 8 10 12
Цепь силового электропитания
• Фаза
3N~
• Частота (Гц)
50
• Напряжение (В)
400
• Допустимые колебания
напряжения
(%)
+/-10
A
Наружная температура (°CDB)
B
Температура воды на выходе из испарителя (°C)
Стандартный рабочий диапазон
Стандарт
Опция
Диапазон работы системы на охлаждение
B
A
38
43
42025
0
-15
-5
0-5-10
ZL ZH
10
-10
