EKMV2C09B7 + EKMV3C09B7
Комплект 2-ходовых клапанов/комплект 3-ходовых клапанов
для фанкойлов
4PW65144-1A – 01.2011
Оригиналом руководства является текст на английском языке.
Те к ст на других языках является переводом с оригинала.
Данный дополнительный комплект используется в сочетании
с комплектом EKRP1C11 и фанкойлом FWF или FWC.
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными
специалистами и проводиться в соответствии с общеевропейскими
и национальными стандартами.
Принадлежности, поставляемые
с данным агрегатом
Подсоединение фанкойла
к трубопроводам на месте с помощью
2-ходового/3-ходового клапана
Более подробную информацию по установке фанкойла смотрите
в инструкции по монтажу.
Проникновение в контур циркуляции воды воздуха, механических
частиц и грязи может привести к поломке агрегата. Поэтому при
подсоединении контура циркуляции воды соблюдайте следующие
правила.
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы, чтобы
в нее не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым герметиком.
Уплотнения должны быть способны выдерживать давление
и температуру, возникающие в системе.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы предотвратить
гальваническую коррозию.
■ Латунь является мягким материалом, поэтому при
подсоединении контура циркуляции воды пользуйтесь
соответствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
EKMV2C09B7
EKMV3C09B7
Комплект 2-ходовых клапанов/комплект
3-ходовых клапанов для фанкойлов
Инструкция по монтажу
Перед монтажом внимательно прочитайте настоящее
руководство. Не выбрасывайте его. Сохраните его для
использования в будущем в качестве справочника.
Неправильный монтаж или неправильное подключение
оборудования или принадлежностей могут привести
к поражению электротоком, короткому замыканию,
протечкам, возгоранию или повреждению
оборудования. Используйте только то дополнительное
оборудование, которое изготовлено компанией Daikin
и предназначено для данной системы
кондиционирования. Доверять монтаж оборудования
следует только квалифицированным специалистам.
Если у вас возникнут сомнения по поводу монтажа
или эксплуатации системы, обратитесь за советом
и дополнительной информацией к дилеру,
представляющему компанию в Вашем регионе.
Опасность поражения электротоком!
Перед снятием крышки распределительной коробки,
перед выполнением электромонтажных работ или
перед касанием компонентов, находящихся под
напряжением, необходимо отключить электропитание.

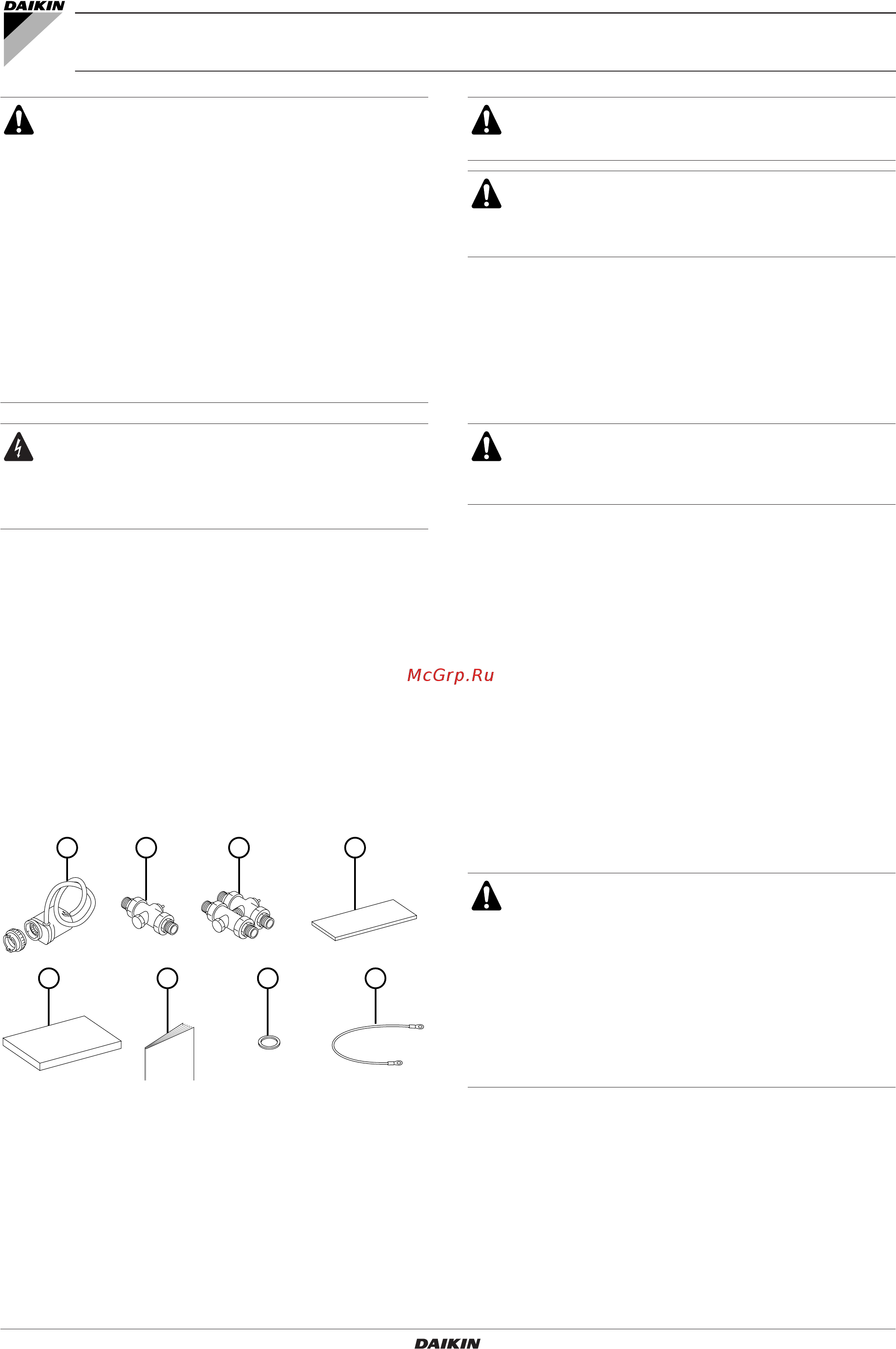

1 Привод с зубчатым кольцом
2 2-ходовой клапан (только для EKMV2C09B7)
3 3-ходовой клапан (только для EKMV3C09B7)
4 Изоляционная лента
5 Изоляция клапана
6 Инструкция по монтажу
7 Уплотнительное кольцо (1x для EKMV2C09B7) (2x для
EKMV3C09B7)
8 Провод (если к одному фанкойлу подсоединены 2 клапана)
2x
1 2 3 4
5 6 7 8
В случае повреждениќ кабелќ электропитаниќ привода
необходимо утилизовать привод и установить новый.
Отдельно кабель электропитаниќ не заменќетсќ.
■ Для сочетания с агрегатами FWF необходимы
коробка KRP1B101 и плата EKRP1C11.
■ Для сочетания с агрегатами FWC необходимы
коробка KRP1H98 и плата EKRP1C11.
При подсоединении труб будьте аккуратны и старайтесь
не деформировать их применением излишней силы.
Деформация труб может стать причиной неправильной
работы агрегата.
■ Агрегат следует использовать только в закрытых
системах водоснабжения. Использование
в открытых системах водоснабжения приведет
к избыточной коррозии водопроводящих труб.
■ Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может начаться активная коррозия таких деталей,
поскольку во внутреннем контуре циркуляции воды
применяются медные трубы.
■ Не допускается эксплуатация оборудования во
взрывоопасной среде.
