Hotpoint-Ariston GPN64 TO CI RFH [3/10] Подсоединение к газопроводу

560 mm.

45 mm.

     



      

    

  







    













    









    

     

     

    







   



    



    

 

    





     

    

      



     

     





!   



  

     



       



 

   



     

   

     







!  





!



!   



    

!

   







     







  







  

 



  



Содержание

Похожие устройства

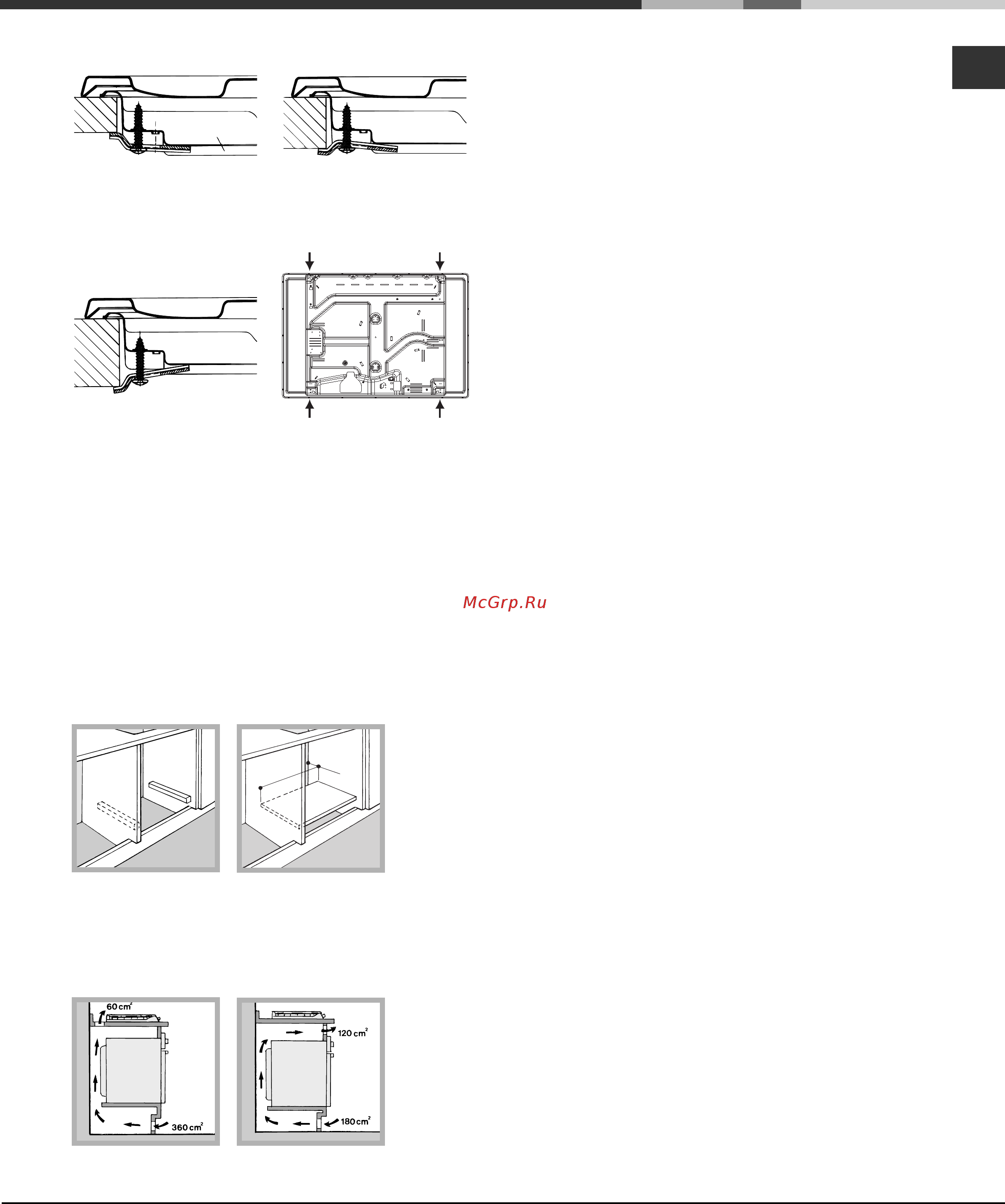

Электрическое подключение Схема крепления крюков Монтаж крюка для опорных брусков Н 20мм Монтаж крюка для опорных брусков Н ЗО мм ИЗ Варочные панели оснащенные трехполярным сетевым кабелем расчитаны на функционирование с переменным током с напряжением и частотой электропитания указанными на паспортной табличке расположенной снизу варочной панели Провод заземления сетевого кабеля имеет желто зеленый цвет В случае установки варочной панели сверху духового шкафа встроенного в кухонный элемент электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности а так же для легкого съема духового шкафа Подсоединение сетевого шнура изделия к сети электропитания Монтаж крюка для опорных брусков Н 40 мм Используйте крюки из комплекта вспомогательные п рин ад л ежн ости Если варочная панель не устанавливается сверху встроенного духового шкафа необходимо вставить деревянную панель в качестве изоляции Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели Вентиляция Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм см чертежи Установите на сетевой кабель нормализованную штепсельную вилку расчгтанную на нагрузку указанную на паспортной табгмчке В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсныи выключатель с минимальным расстоянием между контактами 3 мм расчгтанныи на данную нагрузку и соответствующий действующим нормативам выклочатегь не должен размыкать провод заземления Сетевой кабель должен быть расположен таким образом чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50 С Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности Перед подключением изделия к сети электропитания проверьте следующее розетка должна быть соединена с заземлением и соответствовать нормативам сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия указанную в таблице технических характеристик напряжение и частота тока сети должны соответствовать электрическим данным изделия сетевая розетка должна быть совместима со штепсельной вилкои изделия В противном случае замените розетку или вилку не используйте удлинители или троиники Если варочная панель устанавливается сверху встроенного духового шкафа не оснащенного принудительной охладительной вентиляцией для надлежащей вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха см чертежи Изделие должно быть установлено таким образом чтобы электрический провод и сетевая розетка были легко доступны Электрический провод изделия не должен быть согнут или сжат Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам см Техническое обслуживание Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании Подсоединение к газопроводу данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов только после проверки соответствия изделия типу газа к которому он подсоединяется В 13
