• между проемом под варочную панель и

расположенным снизу кухонным элементом

должно быть расстояние не менее 20 мм.

• Кухонные элементы, расположенные рядом с

кухонной плитой, высота которых превышает уровень

варочной панели, должны находиться на расстояние

не менее 600 мм от края варочной панели.

Крепление

Изделие должно быть установлено на идеально

ровнои поверхности.

Возможные деформации, вызванные

неправильным креплением, могут привести к

изменениям характеристик и эксплуатационных

качеств варочнои панели.

Длина регуляционного винта крепежных крюков

регулируется перед началом монтажа по толщине

кухонного топа:

• толщина 30 мм: длина винта 17,5 мм;

• толщина 40 мм: длина винта 7,5 мм;

Порядок крепления изделия:

1. При помощи коротких тупых шурупов

привинтите 4 центровочные пружины в отверстиях,

расположенных по бокам варочнои панели;

2. Вставьте варочную панель в проем в кухонном

модуле, выровняите и слегка нажмите в центр

вплодь до идеального прилегания варочнои

панели к поверхности кухонного топа.

3. для варочных панелеи с боковыми профилями:

вставив варочную панели в нишу кухонного

модуля, вставьте 4 крепежных крюка (каждыи со

своим штифтом) по нижнему периметру варочнои

панели, закручивая их длинными острыми болтами

до тех пор, пока стекло не будет плотно прилегать

к кухонному топу.

! Важно, чтобы шурупы центровочных пружин

оставались доступными.

! В соответствии с правилами безопасности после

установки изделия в кухонныи модуль должна

быть исключена возможность касания к

электрическими частями.

! Все защитные элементы должны быть

закреплены таким образом, чтобы их можно было

снять только при помощи специального

инструмента.

Электрическое подключение

! Электрическое подключение варочнои панели и

возможного встраиваемого духового шкафа

должно выполняться раздельно по причинам

безопасности, а так же для легкого съема

духового шкафа.

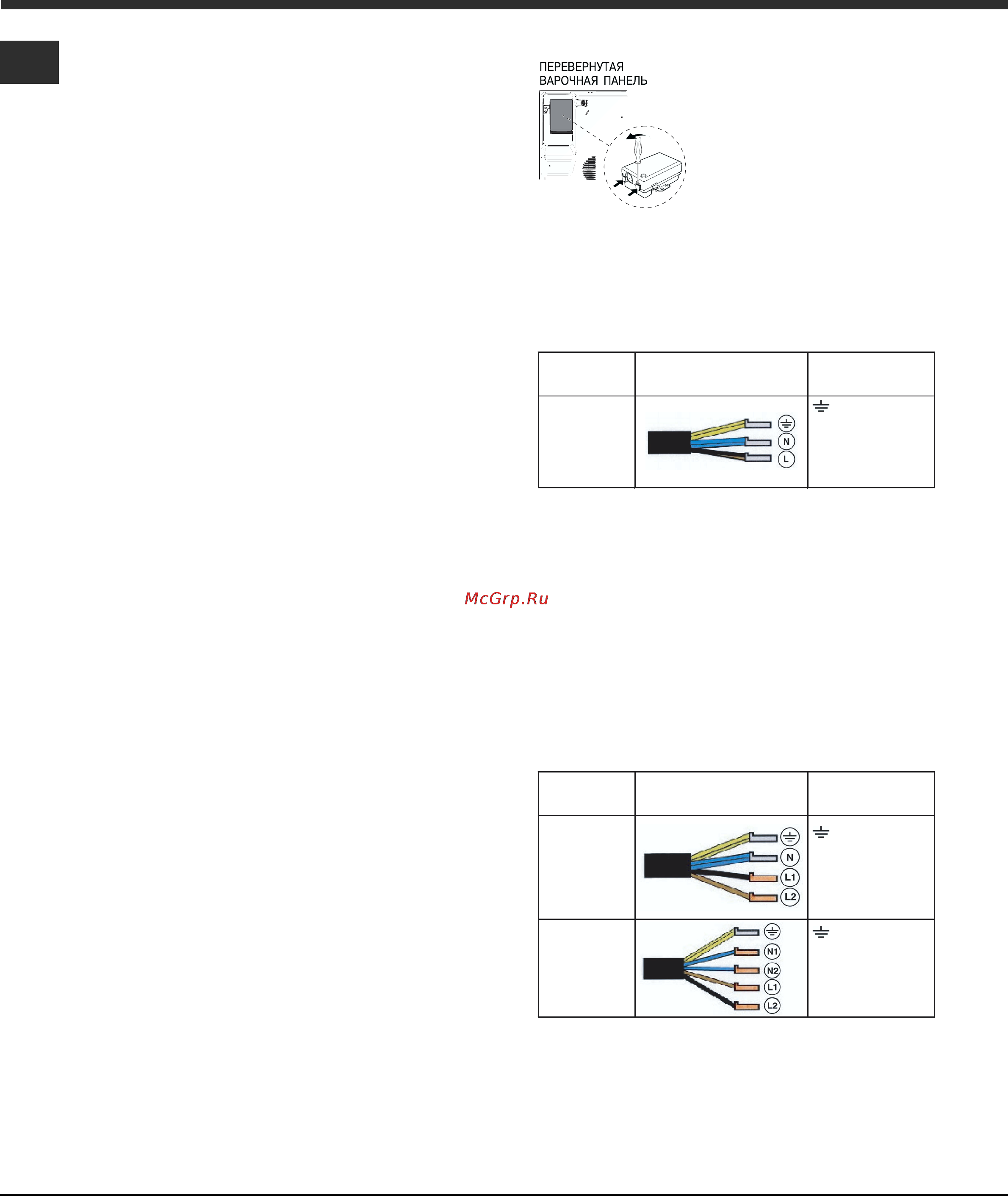

Клеммная колодка

В нижнеи части изделие

оснащено колодкои для

подсоединения разных

видов электропитания

(рисунок приводится для

примера и может не

соответствовать модели

вашего изделия).

Монофазное соединение

Варочная панель оснащена сетевым кабелем,

рассчитанным на монофазное электропитание.

Подсоедините провода в соответствии с таблицеи

и приведенным ниже схемам:

Типовое

напряжение

и частота сети

Электрический провод Подсоединение

проводов

230-240V 1+N ~

220-240V 1+N ~

50/60 Hz

: желто-зеленый;

N: 2 синий провода

вместе на

L: коричневый

вместе с черным

Другие типы соединений

Если электропроводка соответствует однои из

следующих характеристик:

Типовое напряжение и частота сети

• 400В - 2+N ~ 50/60 Гц

• 220-240В 3 ~ 50/60 Гц

• 230-240B 3 ~ 50/60 Hz

• 400В - 2+2N ~ 50/60 Гц

Разделите провода и подсоедините проводники в

соответствии с таблицеи и приведенным ниже

схемам:

Типовое

напряжение

и частота сети

Электрический провод Подсоединение

проводов

400V - 2+N ~

50/60 Hz

230-240V 3 ~

220-240V 3 ~

50/60 Hz

: желто-зеленый;

N: 2 синий провода

вместе на

L1: черный

L2: коричневый

400V - 2+2N ~

50/60 Hz

: желто-зеленый;

N1: синий

N2: синий

L1: черный

L2: коричневый

Если электропроводка соответствует однои из

следующих характеристик:

Типовое напряжение и частота сети

• 400В 3 - N ~ 50/60 Гц

выполните следующее:
