EN
13
OPERATION MANUAL
It is strictly forbidden to reproduce this manual, even partially
FC66003946
Rev 00
Controller for units
FWECSA
FORCED OPERATIONS
Normal ventilation logic (modulating and non-modulating)
will be ignored in particular forcing situations which could be
necessary for the correct temperature control or functioning
of the terminal.
Possible situations:
• in COOLING MODE:
- with on-board controller and configurations with
valve: the minimum available speed is maintained
even when the temperature is reached
- with on-board controller and configurations without
valve: every 10 minutes a 2-minute washing at
medium speed with the fan stopped allows the air
probe to perform a more precise room temperature
reading.
- if ventilation is set on standby always ON, the
selected speed is maintained once the temperature
setpoint is reached.
• in HEATING MODE:
- with the heater on: ventilation is forced at medium
speed
- once the heater is switched off: post-ventilation is
maintained at medium speed for 2 minutes. (NB:
this ventilation will be completed even should the
thermostat be turned off or pass to the cooling
mode.)
- if ventilation is set on standby always ON, the
selected speed is maintained once the temperature
setpoint is reached.

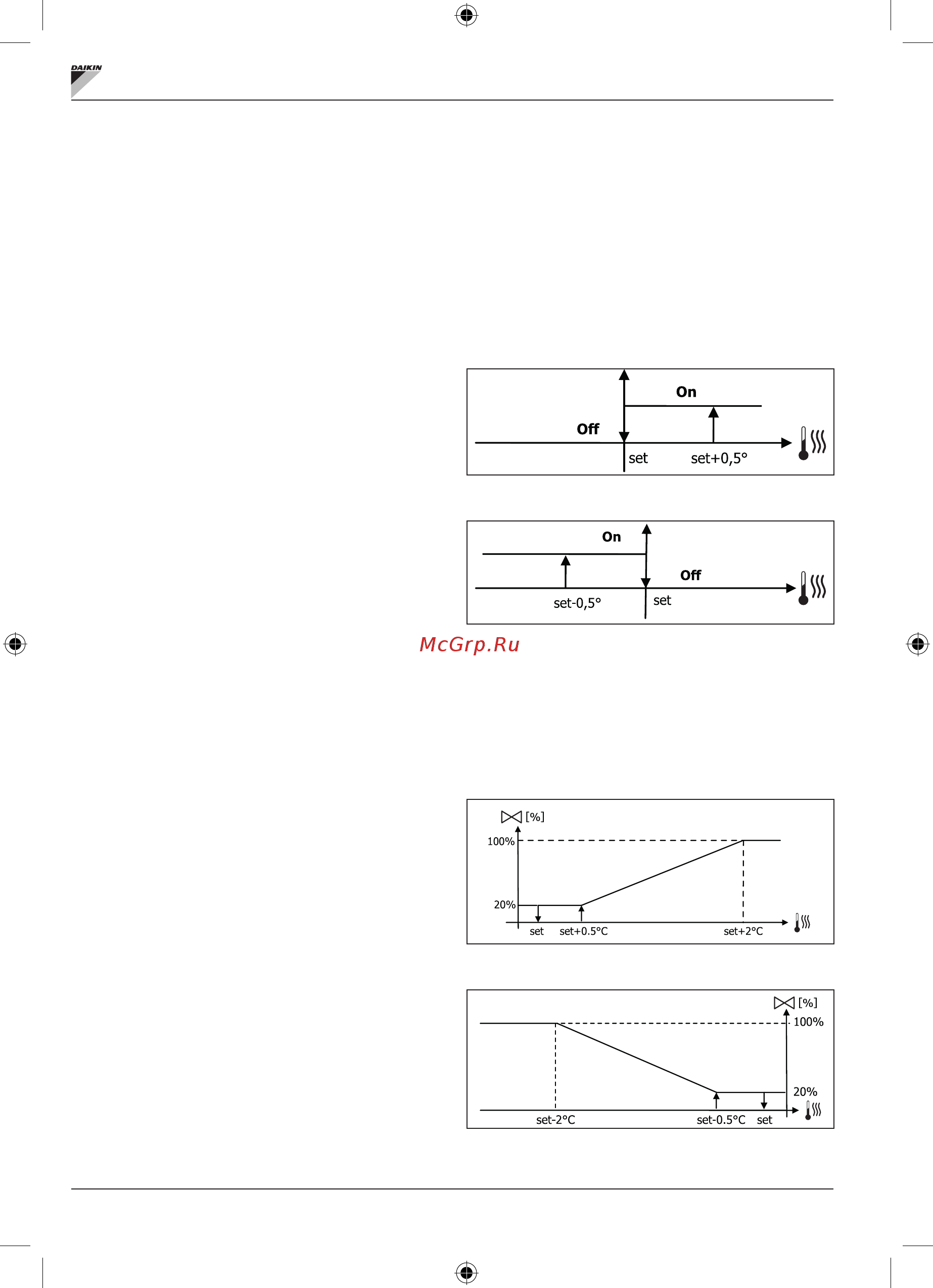

VALVE
The control can manage 2- or 3-way ON/OFF (i.e. fully open
or fully closed) or modulating valves (valve opening can
range between 0% and 100%).
ON/OFF VALVE
Valve (2- or 3-way) opening is controlled depending on the
operating setpoint and air temperature setpoint.
COOLING
HEATING
MODULATING VALVE
Valve ( 2- or 3-way) opening is controlled depending on the
operating setpoint and air temperature setpoint. The opening
adjustment logic follows the diagrams provided below.
COOLING
HEATING WITH 3-SPEED CONFIGURATIONS
