ES
11
MANUAL DE USO
QUEDA absolutamente prohibida la reproducción de este manual, incluso de manera parcial.
FC66003946
Rev 00
Control para terminales
FWECSA

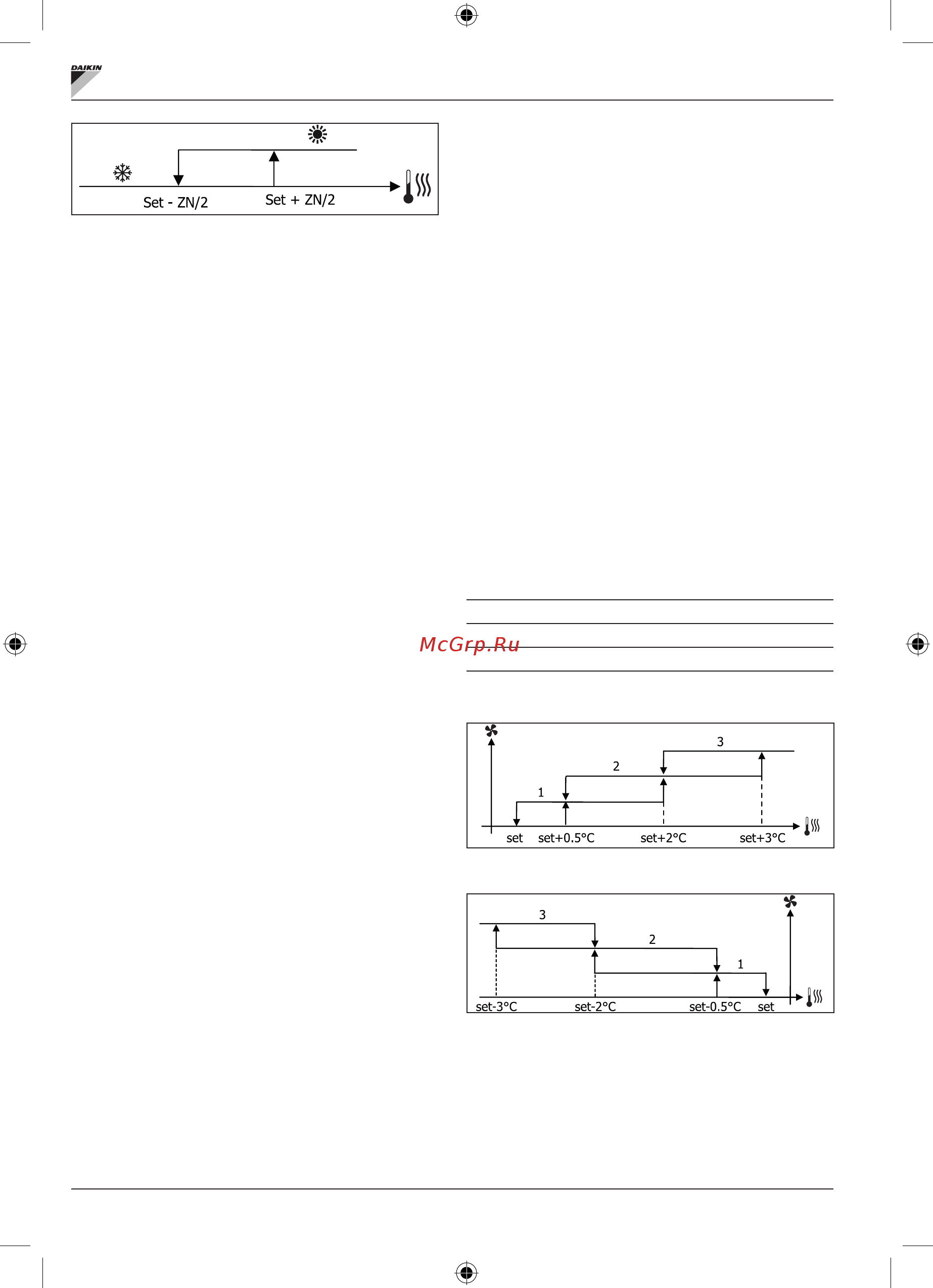

Donde:
• Set es la temperatura determinada con las flechas
• ZN es la zona neutra
La modalidad de funcionamiento del termostato se indica
en el display con los símbolos de ENFRIAMIENTO y de
CALEFACCIÓN.
VENTILACIÓN
ASPECTOS GENERALES
El control puede gestionar dos tipos de ventilación:
• ventilación por grados con una cantidad fija de
velocidades seleccionables (3 ó 4);
• ventilación modulante con velocidad variable de 0% a 100%
La utilización de un tipo u otro de gestión está relacionado
con el tipo de ventilador (por grados o modular) montado
a bordo de la máquina. A su vez la regulación por grados
sigue dos lógicas diferentes según el tipo de valor de la(s)
válvula(s) (ON/OFF o bien modulante).
En resumen, las lógicas de regulación automática
gestionadas por el mando (y descritas detalladamente
abajo) son las siguientes:
• ventilación por grados con válvula ON/OFF (o ausente) y
3 velocidades en modalidad enfriamiento y calefacción;
• ventilación por grados con válvula ON/OFF (o ausente) y
4 velocidades en modalidad verano e invierno;
• ventilación por grados con válvula modulante y
3 velocidades en modalidad verano e invierno;
• ventilación por grados con válvula modulante y
4 velocidades en modalidad verano e invierno;
• regulación de la ventilación modulante con válvula ON/
OFF en modalidad verano e invierno:
• regulación de la ventilación modulante con válvula
modulante.
CONVECCIÓN NATURAL
Habilitando el parámetro del menú de configuración en las
unidades con válvula, la ventilación en calefacción se retrasa
de 0.5 °C para permitir una primera fase de convección
natural.
VENTILACIÓN POR GRADOS
Con la tecla UP/DOWN es posible elegir entre las siguientes
velocidades:
• Vel� AUTOMÁTICA: según la temperatura fijada y el aire
ambiente;
• Vel� SUPERMÍNIMA: seleccionable solo si el tipo de
unidad es 4 velocidades
• Vel� MÍNIMA
• Vel� MEDIA
• Vel� MÁXIMA
FUNCIONAMIENTO AUTOMÁTICO PARA UNIDAD DE
3 VELOCIDADES Y VÁLVULA(S) ON/OFF (O AUSENTE(S)):
1 Velocidad MÍNIMA
2 Velocidad MEDIA
3 Velocidad MÁXIMA
ENFRIAMIENTO
CALEFACCIÓN
