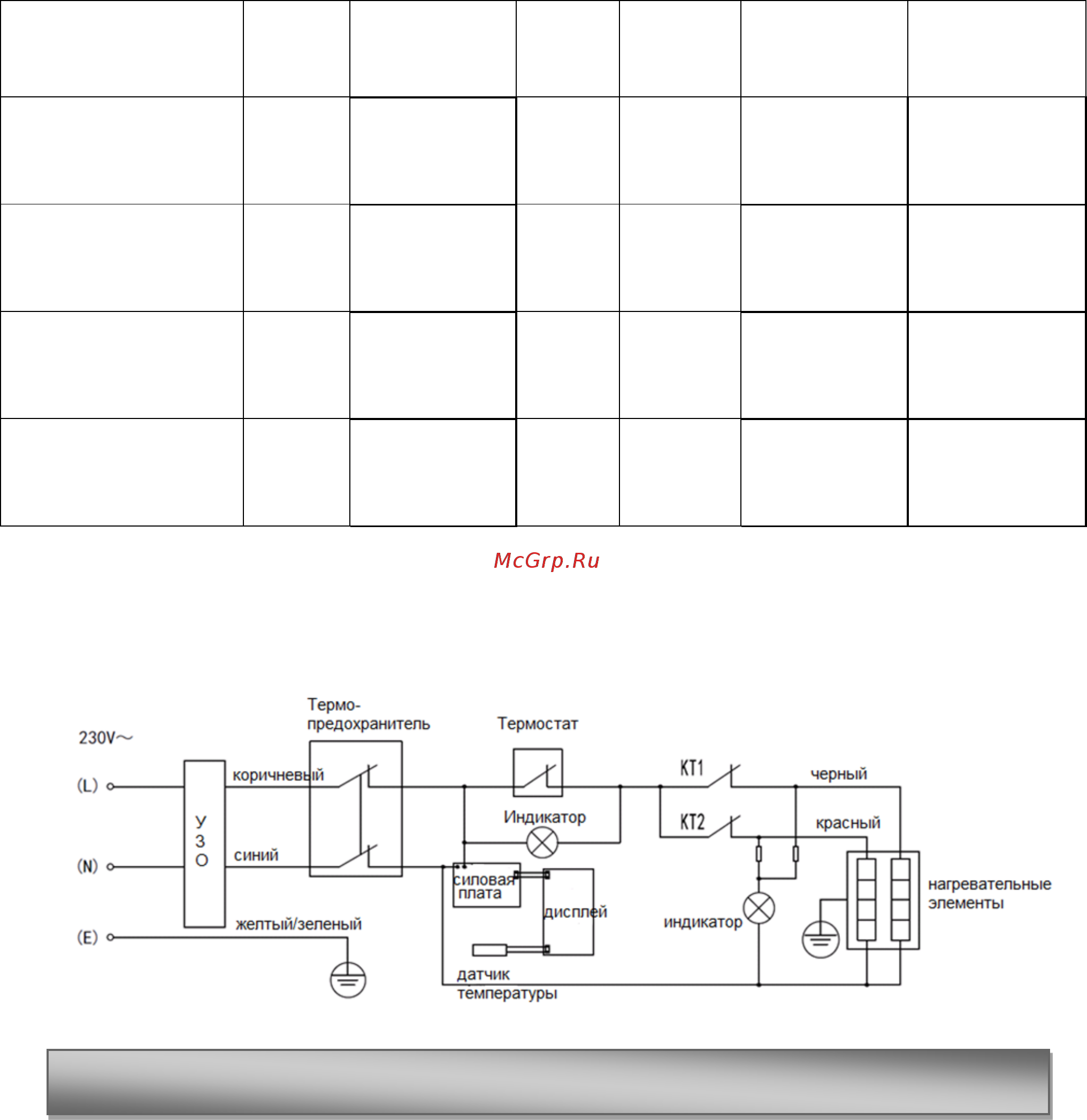

35
бөлігіндегі құбыр бойымен ағып кележатқан жылыған суды, ыстық су таралатын жүйеге
қарай ығыстырады.
Су жылыған кезде жұмыс индикаторы жанады. Судың температурасы бекітілген
температураға жеткен кезде термостат қыздырушы элементін автоматты түрде электр
жүйесінен ажыратады. Температура көрсеткіші бөшкедегі судың шамаланған
температурасын көрсетеді. Ал судың температурасы төмендеген кезде сужылытқыш
автоматты түрде іске қосылады.
Моделі
Көлемі
Кернеуі
Қуатты
-лығы
Қысымы
Құрылғының
сыртқы
өлшемдері
Қаптама
өлшемдері
ALPHA IMF 30V/H
ALPHA SLR 30V/H
30 л.
220-230 В, 50
Гц
2000 Вт
7 бар (0,7
МРа)
435 х 235 х 555
493 х 310 х 685
ALPHA IMF 50V/H
ALPHA SLR 50V/H
50 л.
220-230 В, 50
Гц
2000 Вт
7 бар (0,7
МРа
435 х 235 х 825
493 х 310 х 955
ALPHA IMF 80V/H
ALPHA SLR 80V/H
80 л.
220-230 В, 50
Гц
2000 Вт
7 бар (0,7
МРа
498 х 272 х 955
553 х 345 х 1085
ALPHA IMF 100V/H
ALPHA SLR 100V/H
100 л.
220-230 В, 50
Гц
2000 Вт
7 бар (0,7
МРа
498 х 272х1155
553 х 345 х 1285
* ALPHA – POLARIS сауда белгісінің жинақтауыш типті электр сужылытқыш (тот
баспайтын болаттан жасалған бөшкесімен).
** Қорғаныс жіктелімі – I
Сужылытқыш– 1дана.
Анкерлі ілмегі бар бұрандамалары – 1 жинағы
Сақтандырғыш қақпақшасы– 1 дана.
Дренажды құбыр – 1дана.
Пайдалану жөніндегі нұсқаулық – 1дана.
Қызмет көрсету орталықтарының тізімі – 1дана.
2. Құрылғы және негізгі бөлшектердің атауы, жиынтығы.
