ASRock X79 Extreme11 [251/270] 接頭
![ASRock X79 Extreme11 [251/270] 接頭](/views2/1686455/page251/bgfb.png)
251
X79 Extreme11 Motherboard

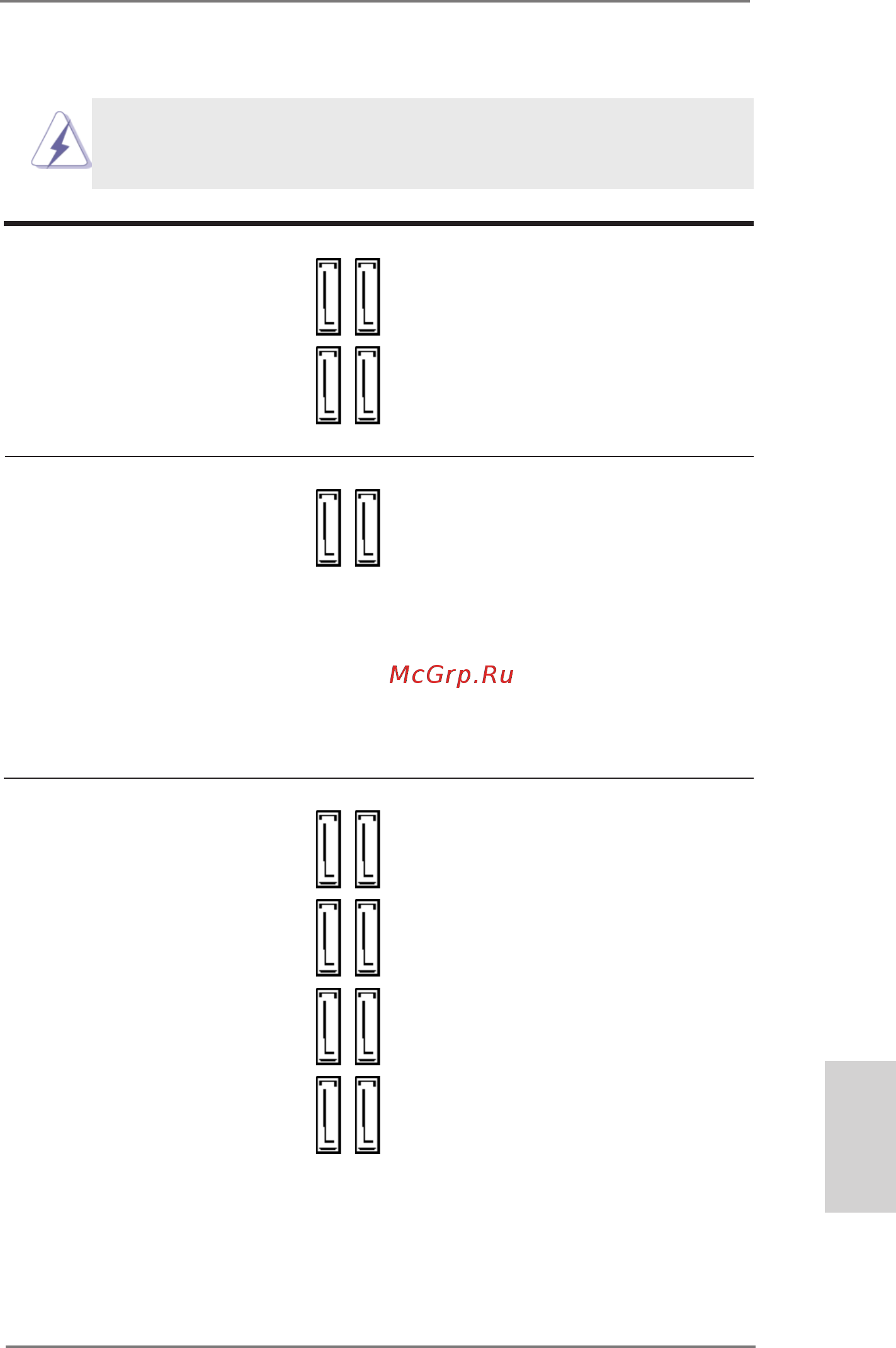

Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 2 頁第 18 項 )
(SATA2) 接口支援 SATA 數據線
(SATA2_2_3: 見第 2 頁第 19 項 )
作為內部儲存設置。目前 SATA2
界面理論上可提供高達 3.0Gb/s
的數據傳輸速率。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0_1: 見第 2 頁第 17 項 )
(SATA3) 接口支援 SATA 數據線
作為內部儲存設置。目前 SATA3
界面理論上可提供高達 6.0Gb/s
的數據傳輸速率。
SAS/Serial ATA3 接口 這裡有八組 SAS/Serial ATA3
(SAS_0_1: 見第 2 頁第 20 項 )
(SATA3) 接口支援 SATA 數據線
(SAS_2_3: 見第 2 頁第 21 項 )
作為內部儲存設置。目前 SAS/
(SAS_4_5: 見第 2 頁第 22 項 )
SATA3 界面理論上可提供高達
(SAS_6_7: 見第 2 頁第 23 項 )
6.0Gb/s 的數據傳輸速率。建議
您使用 Intel X79 SATA2 接口而
不是 SAS 接口連接光碟機。若要
連接 SAS 硬碟請聯絡 SAS 數據線
經銷商。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
SATA2_3 SATA2_1
SATA2_2 SATA2_0
SATA3_1
SATA3_0
SAS_3 SAS_1
SAS_2 SAS_0
SAS_7 SAS_5
SAS_6 SAS_4
繁體中文
