![ASRock Z490 Pro4 [101/190] Z490 pro4](/views2/1686749/page101/bg65.png)
99
Русский
Z490 Pro4

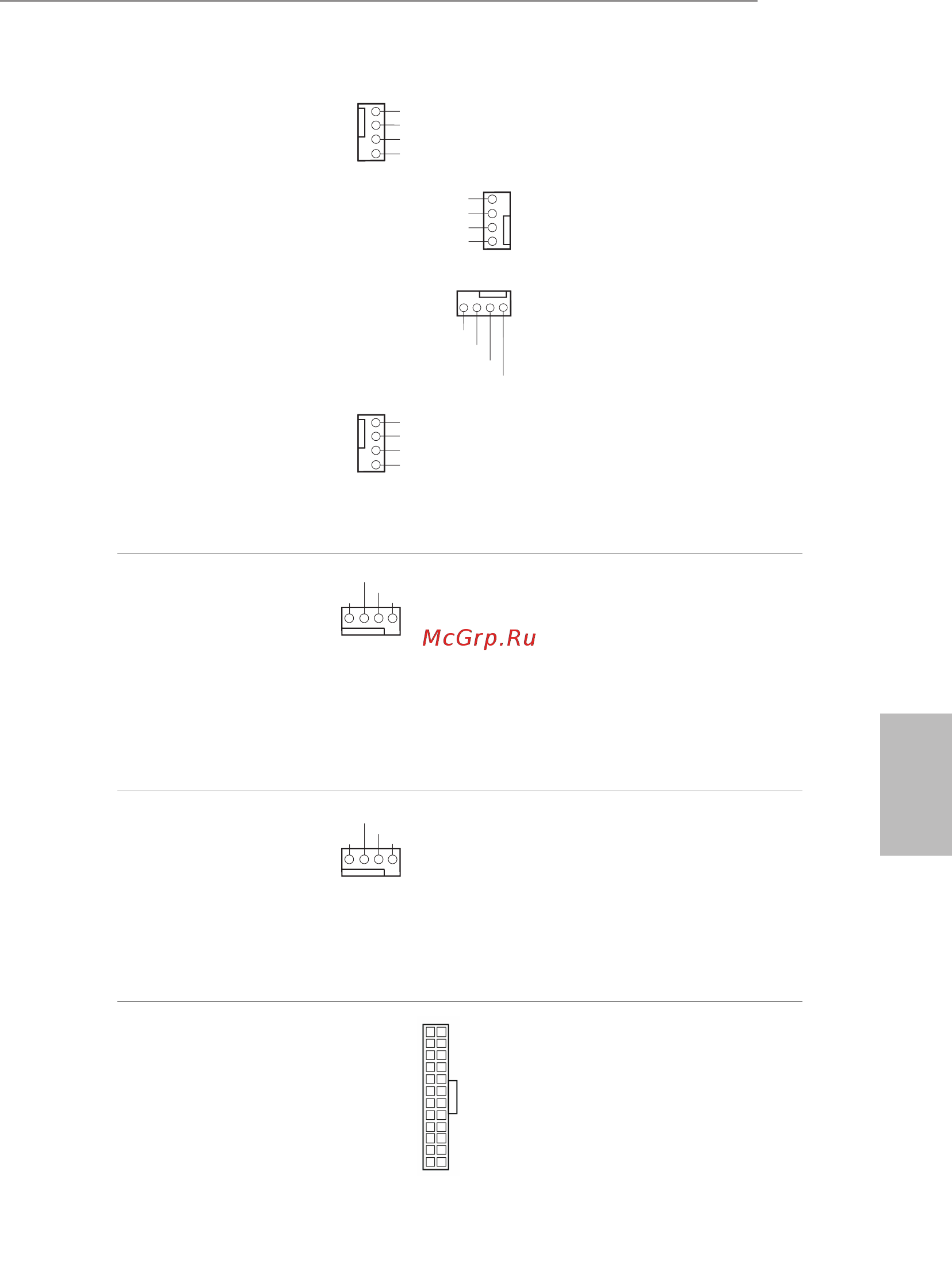

Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр.1, № 11)
(4-контактный CHA_
FAN2/WP)
(см. стр.1, № 31)
(4-контактный CHA_
FAN3/WP)
(см. стр.1, № 22)
(4-контактный CHA_
FAN4/WP)
(см. стр.1, № 16)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
CHA_FAN_SPEED
FA N _SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Данная системная плата
оснащена тремя 4-контактными
разъемами для системы
водяного охлаждения корпуса.
3-контактную систему водяного
охлаждения корпуса следует
подключать к контактам 1–3.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр.1, № 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр.1, № 6)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 9)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
12
1
24
13
