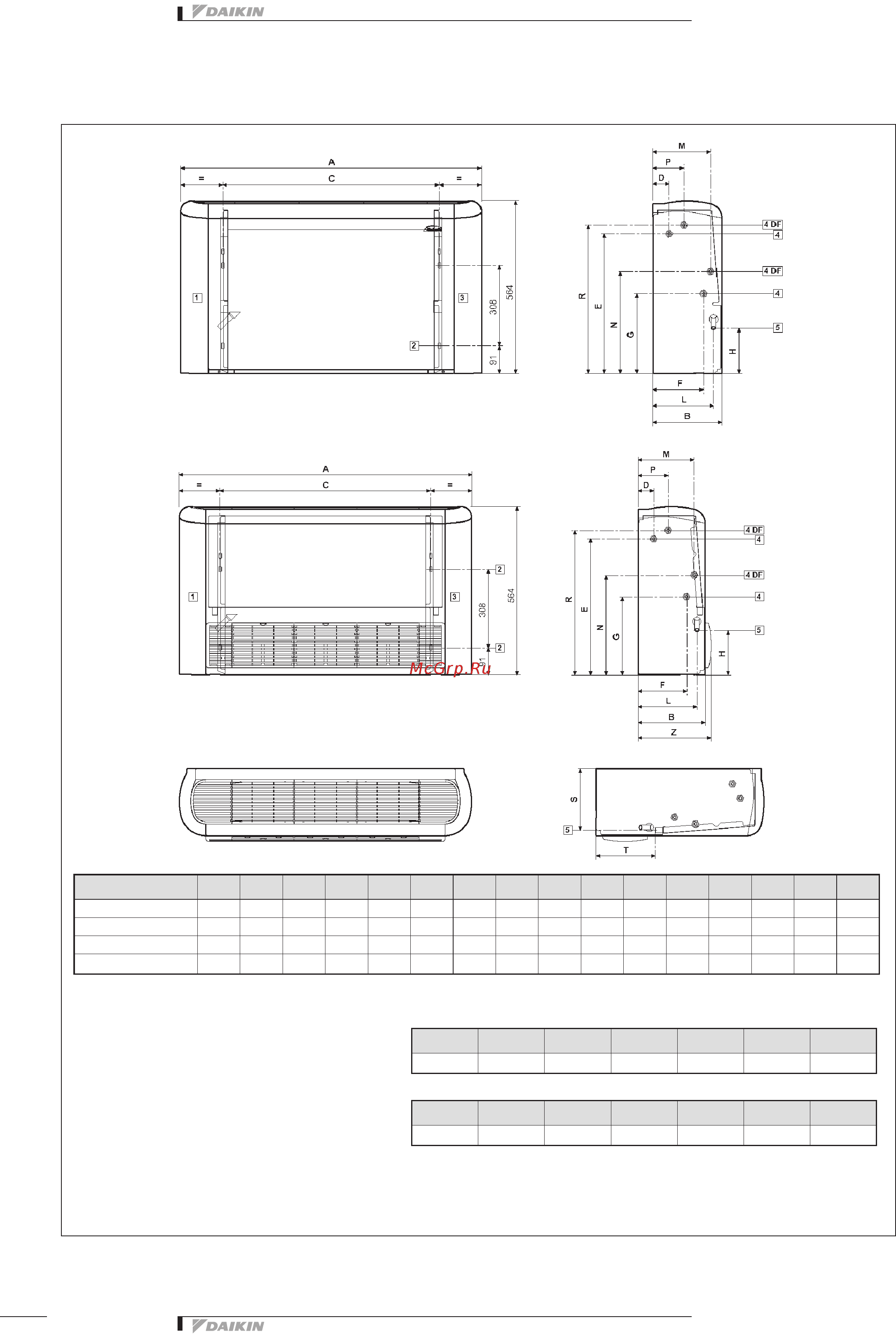

4TW60014-1A (Лист 1/2)

FWV - FWL

ABCDEFGHLMNPRSTZ

FWV+FWL 01+02 774 226 498 51 458 163 263 149 198 187 335 99 486 208 198 246

FWV+FWL 03 984 226 708 51 458 163 263 149 198 187 335 99 486 208 198 246

FWV+FWL 04+06 1194 226 918 51 458 163 263 149 198 187 335 99 486 208 198 246

FWV+FWL 08+10 1404 251 1128 48 497 185 259 155 220 195 348 120 478 234 208 271

Гидравлические соединения

Стандартный теплообменник: охватывающее соединение

FW01 FW02 FW03 FW04 FW06 FW08 FW10

1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 3/4″ 3/4″

Дополнительный теплообменник: охватывающее соединение

FW01 FW02 FW03 FW04 FW06 FW08 FW10

1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″

Условные обозначения

1 Обеспечить место для гидравлических соединений (*)

2 Гнезда для настенного / потолочного монтажа 9x20 мм

3 Обеспечить место для электрических соединений (*)

4 Гидравлические соединения (4DF = 4 трубопроводная

система)

5 Дренаж конденсата для вертикальной установки

6 Воздуховыпуск для скрытых моделей

7 Воздухозабор для скрытых моделей

8 Дренаж конденсата для горизонтальной установки

9 Воздуховыпускное отверстие

10 Воздух на впуске

(*) Данные, относящиеся к фанкойлам с гидравлическими соединениями слева; в случае расположения соединений справа,

значения для ’’расстояние в свету’’ приведены в обратном порядке.
