PT
11
MANUAL DE UTILIZAÇÃO
É expressamente proibida a reprodução mesmo parcial deste manual
FC66003946
Rev 00
Controlo para terminais
FWECSA
unidade é 4 velocidades
• Vel� MÍNIMA
• Vel� MÉDIA
• Vel� MÁXIMA

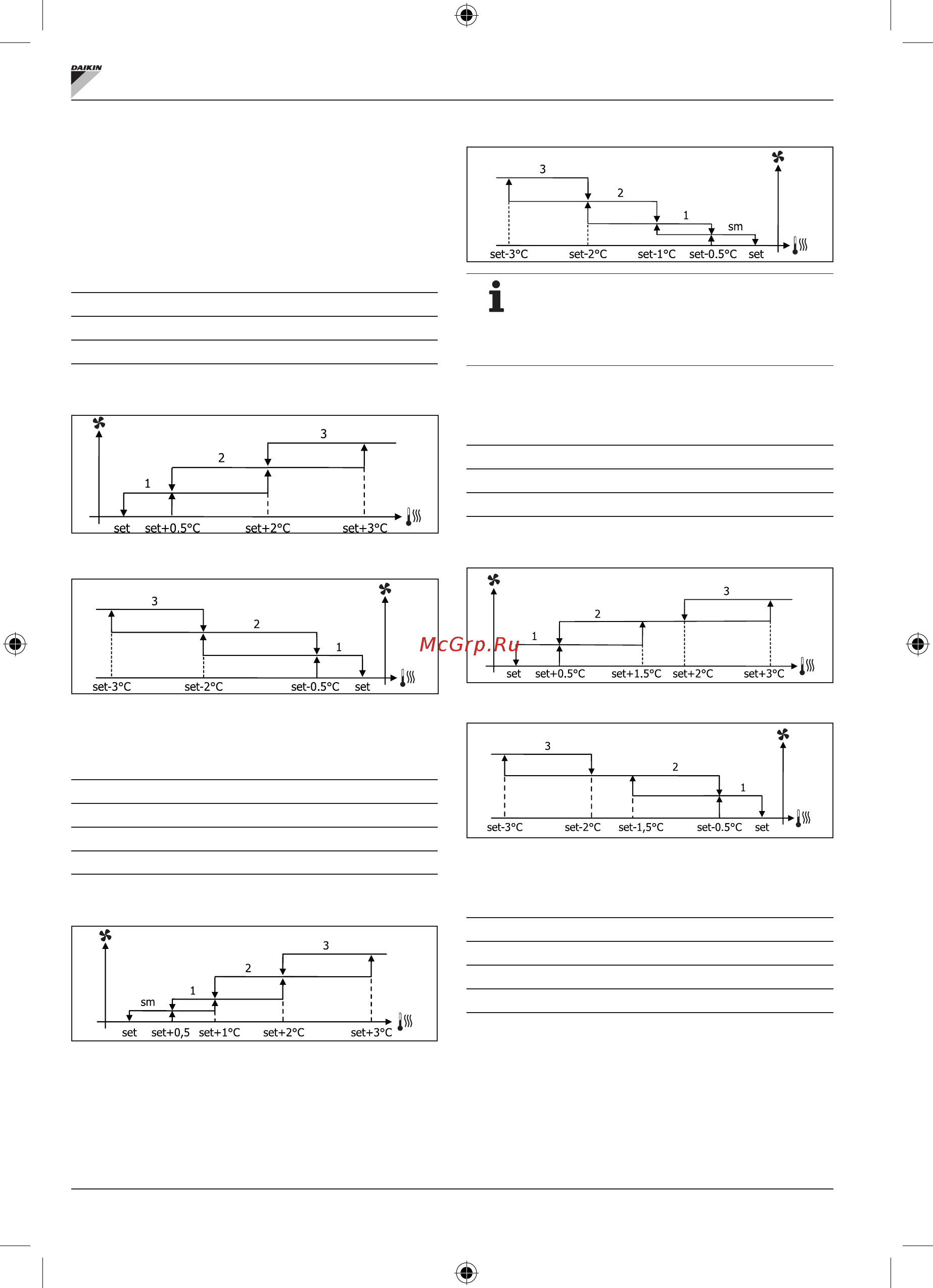

FUNCIONAMENTO AUTOMÁTICO PARA UNIDADE DE
3 VELOCIDADES E VÁLVULA/S ON/OFF (OU AUSENTE/S):
1 Velocidade MÍNIMA
2 Velocidade MÉDIA
3 Velocidade MÁXIMA
REFRIGERAÇÃO
AQUECIMENTO
FUNCIONAMENTO AUTOMÁTICO PARA UNIDADE DE
4 VELOCIDADES E VÁLVULA/S ON/OFF (OU AUSENTE/S):
1 Velocidade MÍNIMA
2 Velocidade MÉDIA
3 Velocidade MÁXIMA
sm Velocidade SUPERMÍNIMA
REFRIGERAÇÃO
AQUECIMENTO
Nas configurações com 4 velocidades e
válvula, a ventilação em aquecimento é
atrasada em 0�5°C para permitir uma primeira
fase de convecção natural�
FUNCIONAMENTO AUTOMÁTICO PARA UNIDADE DE
3 VELOCIDADES E VÁLVULA/S MODULANTE/S
1 Velocidade MÍNIMA
2 Velocidade MÉDIA
3 Velocidade MÁXIMA
REFRIGERAÇÃO
AQUECIMENTO
FUNCIONAMENTO AUTOMÁTICO PARA UNIDADE DE
4 VELOCIDADES E VÁLVULA/S MODULANTE/S
1 Velocidade MÍNIMA
2 Velocidade MÉDIA
3 Velocidade MÁXIMA
sm Velocidade SUPERMÍNIMA
