89
H370 Pro4
Русский

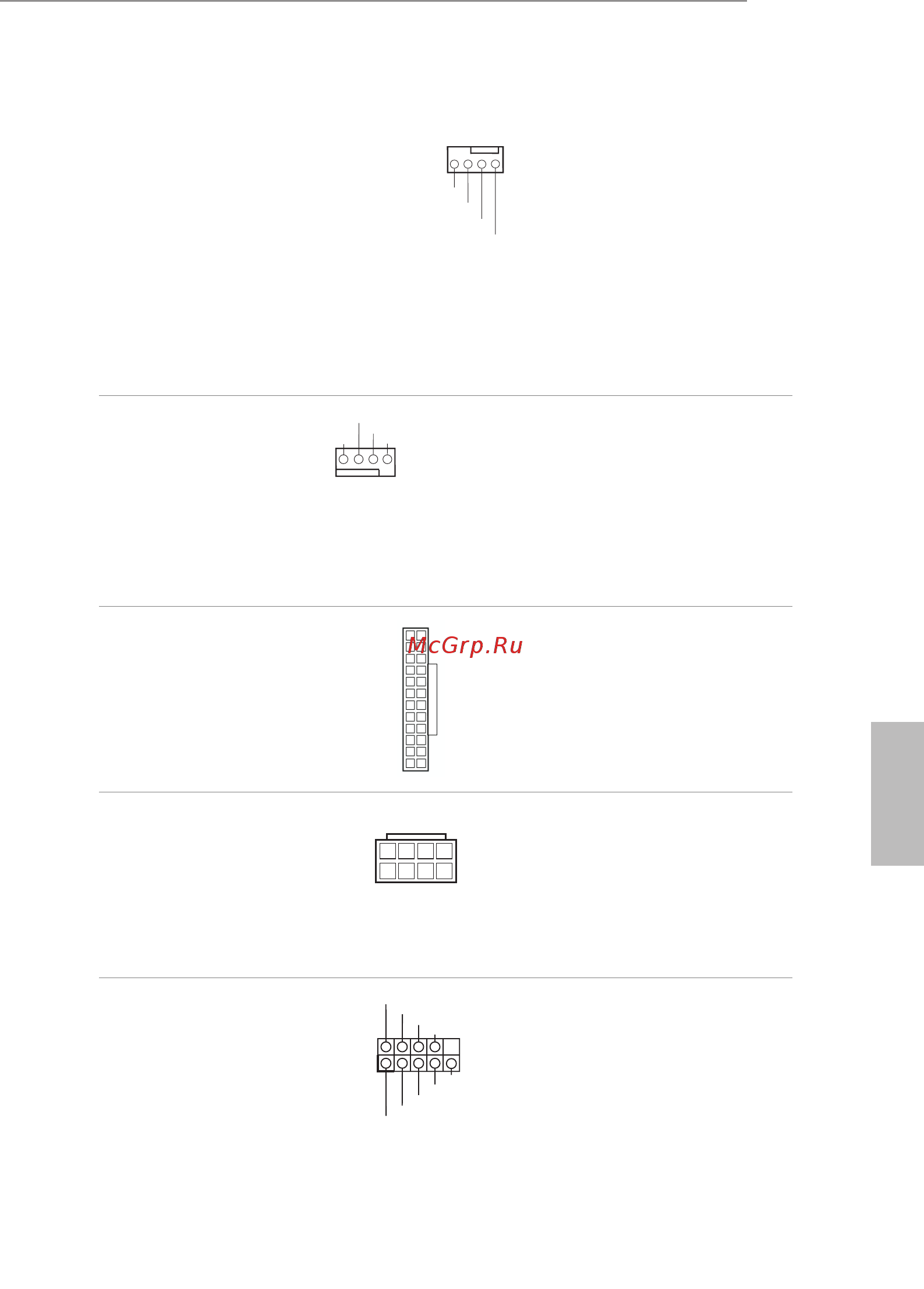

Разъемы для корпусного
вентилятора и
вентилятора водяной
помпы.
(4-контактный
CHA_FAN1/WP)
(см. стр.1, № 17)
(4-контактный
CHA_FAN2/WP)
(см. стр.1, № 2)
(4-контактный
CHA_FAN3/WP)
(см. стр.1, № 16)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр.1, № 3)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 6)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Разъем питания
АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
Эта материнская плата
оснащена 8-контактным
разъемом питания АТХ
12В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 22)
Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
5
1
8
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
