95
B365 Pro4
РусскийРусскийРусский

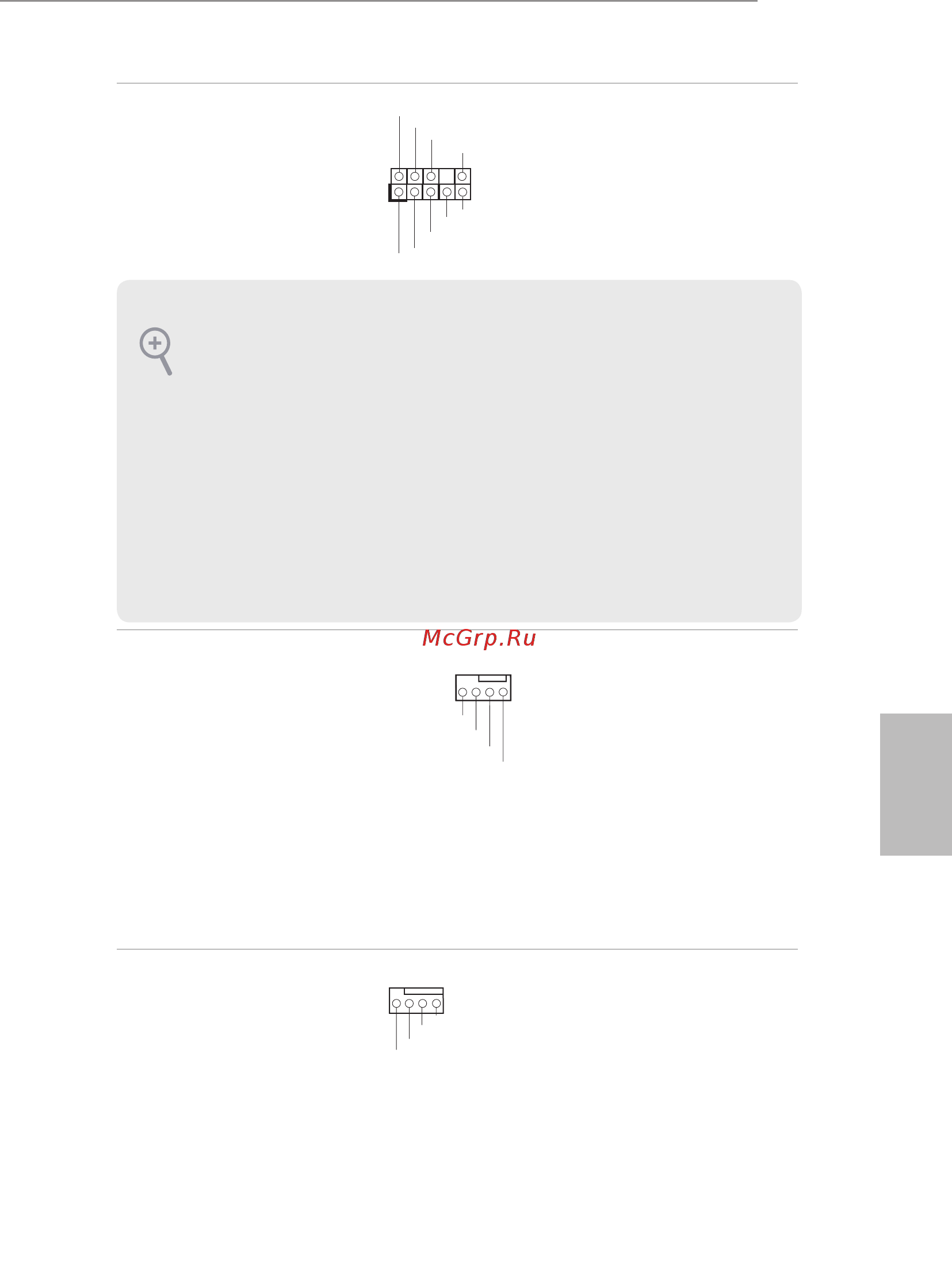

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 26)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
Разъемы для корпусного
вентилятора и
вентилятора водяной
помпы.
(4-контактный
CHA_FAN1/WP)
(см. стр.1, № 21)
(4-контактный
CHA_FAN2/WP)
(см. стр.1, № 28)
(4-контактный
CHA_FAN3/WP)
(см. стр.1, № 20)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
Разъем для вентилятора
ЦП и вентилятора
водяной помпы.
(4-контактный
CPU_FAN2/WP)
(см. стр.1, № 2)
Эта материнская плата
снабжена 4-контактным
разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость
записи).
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
