4
English

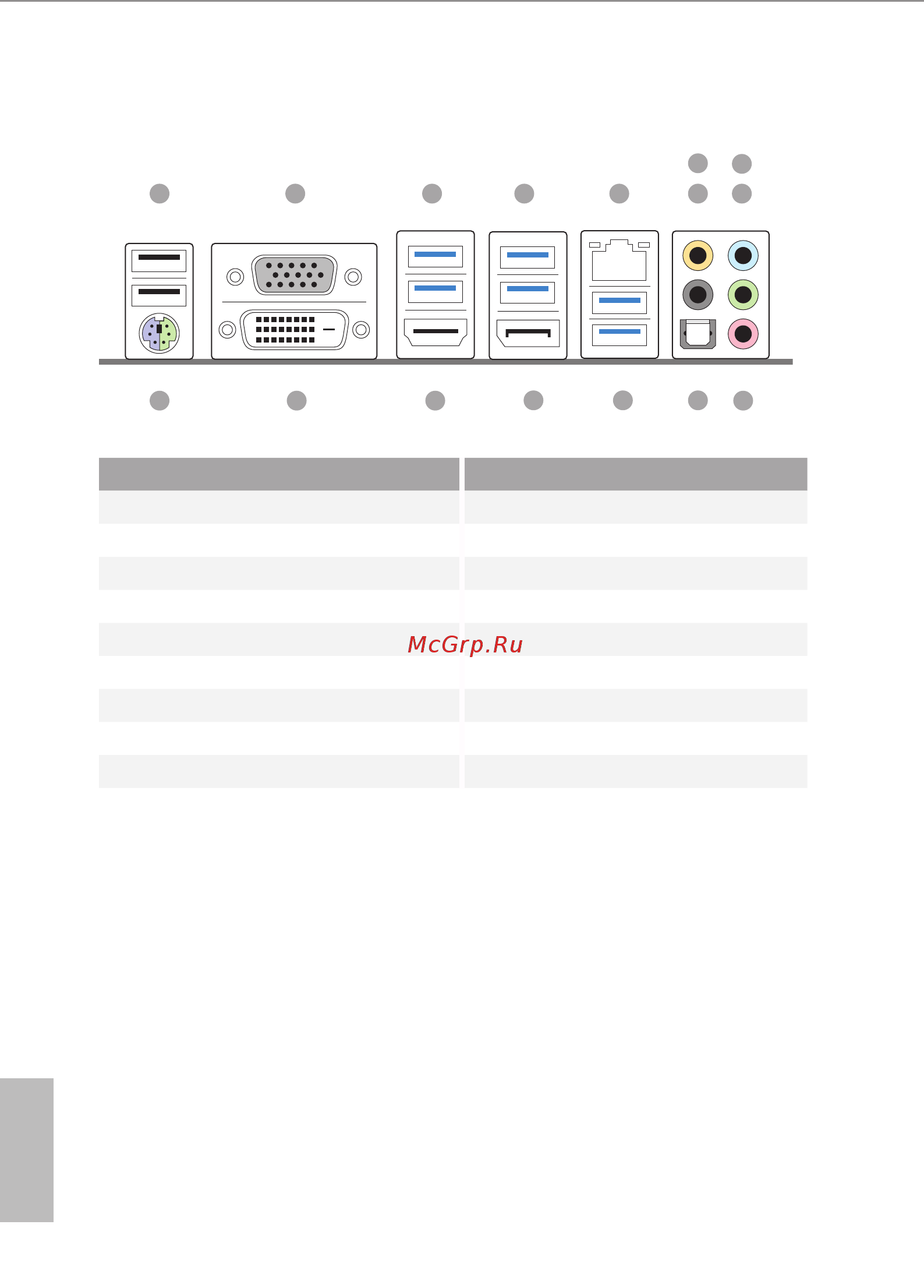

I/O Panel
10
11
12
13
14
1 2 3
7
54
6
9
8
1516
No. Description No. Description
1 USB 2.0 Ports (USB01) 10 Microphone (Pink)
2 D-Sub Port 11 Optical SPDIF Out Port
3 USB 3.0 Ports (USB3_45) (Intel® Z97) 12 USB 3.0 Ports (USB3_67)
4 USB 3.0 Ports (USB3_23) (Intel® Z97) (ASMedia ASM1042AE)
5 LAN RJ-45 Port* 13 DisplayPort 1.2
6 Central / Bass (Orange) 14 HDMI Port
7 Rear Speaker (Black) 15 DVI-D Port
8 Line In (Light Blue) 16 PS/2 Mouse/Keyboard Port
9 Front Speaker (Lime)**
