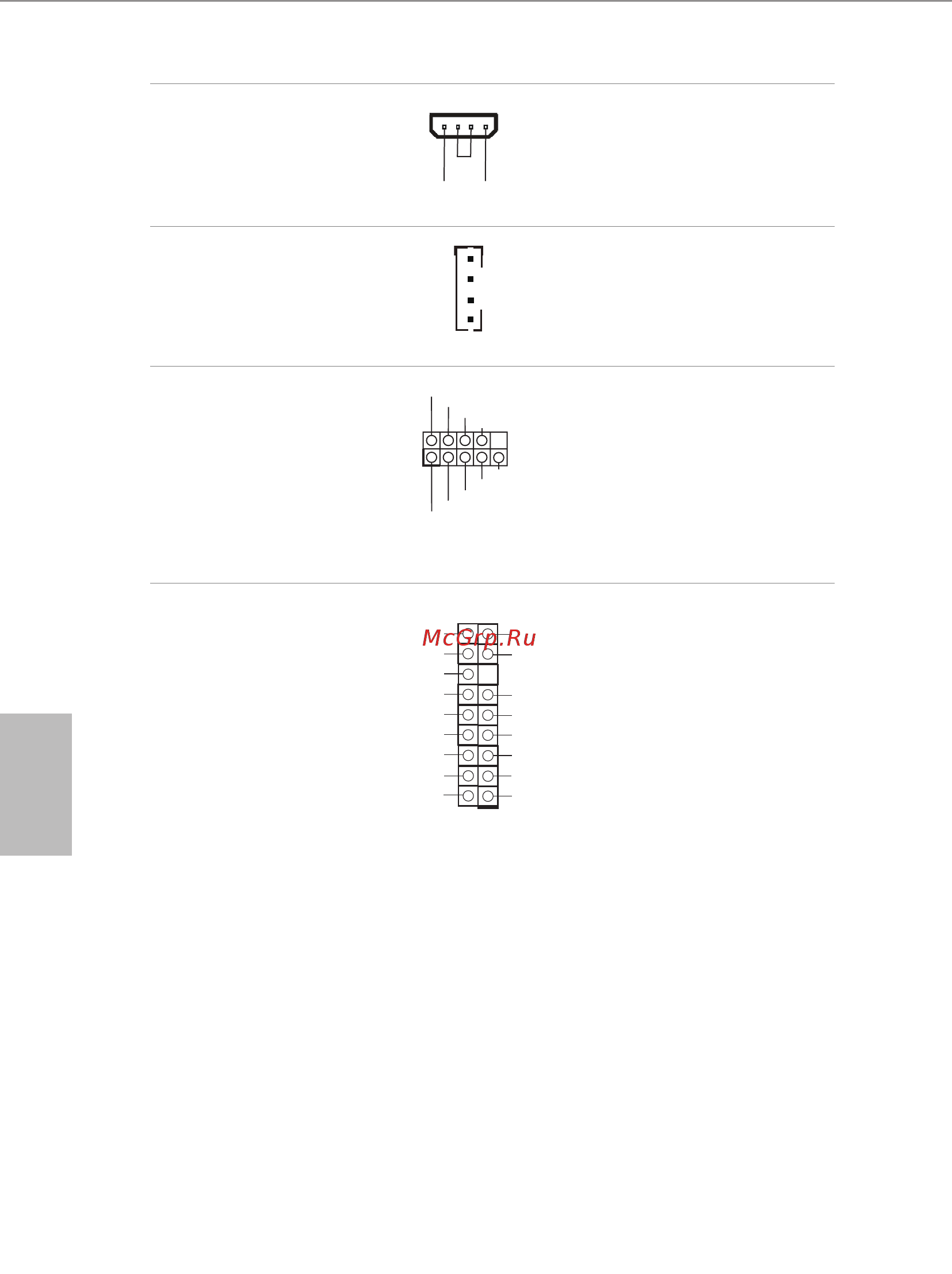

Разъем питания PCIe
(4-контактный PCIE_
PWR1)
(См. стр. 1, № 33)
+12V DETECT
GND
При установке более трех PCI
Express карты подключите к
данному разъему 4-контактный
кабель Molex.
Разъем HDD Saver
(4-контактный SATA_
PWR_1)
(См. стр. 1, № 8)
1
Для управления режимом
питания жесткого диска
подключите к данному разъему
кабель HDD Saver.
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 30)
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 32)
Данный разъем
обеспечивает поддержку
модуля Trusted
Platform Module (TPM),
способного обеспечить
надежное хранение
ключей, цифровых
сертификатов, паролей
и данных. Система ТРМ
также повышает уровень
сетевой безопасности,
защищает цифровые
идентификаторы
и обеспечивает
целостность платформы.
GNDGND
+3VSB
LAD0
+3V
LAD3
PCIRST
#
FRAME
PCICL
K
1
GND
SMB_CLK_MAIN
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ
#
