126
日本語

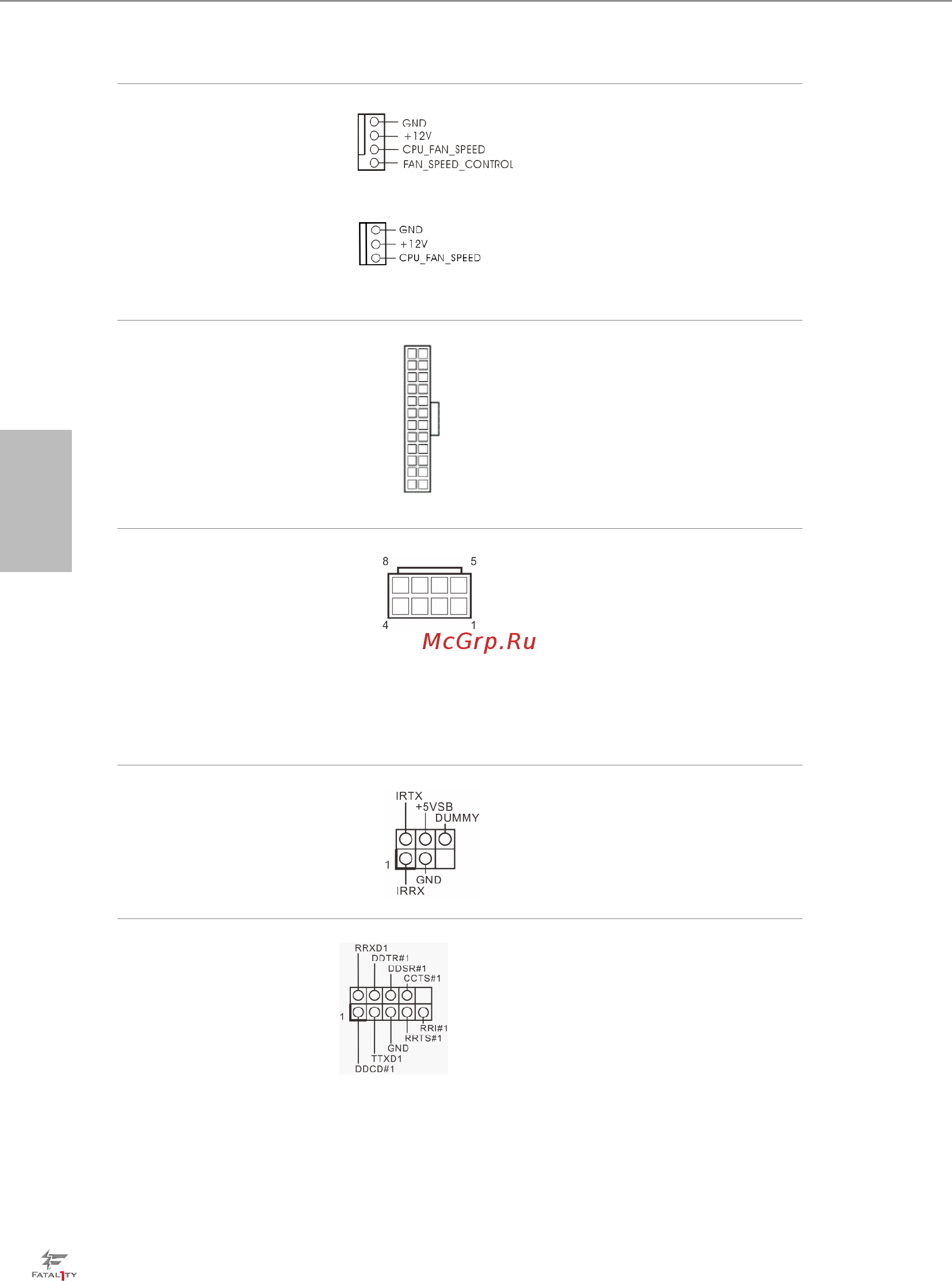

CPU ファンコネクター
（4 ピン CPU_FAN1）
（p.1、No. 3 参照）
（3 ピン CPU_FAN2）
（p.1、No. 2 参照）
このマザーボードは 4 ピ
ン CPU ファン（静音ファ
ン）コネクターを提供し
ます。3 ピンの CPU ファ
ンを接続する場合には、
ピン 1-3 に接続してくださ
い。
ATX 電源コネクター
（24 ピン ATXPWR1）
（p.1、No. 6 参照）
このマザーボードは 24
ピン ATX 電源コネクター
を提供します。20 ピンの
ATX 電源を使用するに
は、ピン 1 と 13 番に合わ
せて接続してください。
ATX12V 電源コネクター
（8 ピン ATX12V1）
（p.1、No. 1 参照）
このマザーボードは 8 ピ
ン ATX12V 電源コネク
ターを提供します。4 ピ
ンの ATX 電源を使用す
るには、ピン 1 と 5 番に
合わせて接続してくださ
い。
赤外モジュールヘッダー
（5 ピン IR1）
（p.1、No. 22 参照）
このヘッダーはオプションのワ
イヤレス送受信赤外モジュール
をサポートしています。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 23 参照）
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
12
1
24
13
