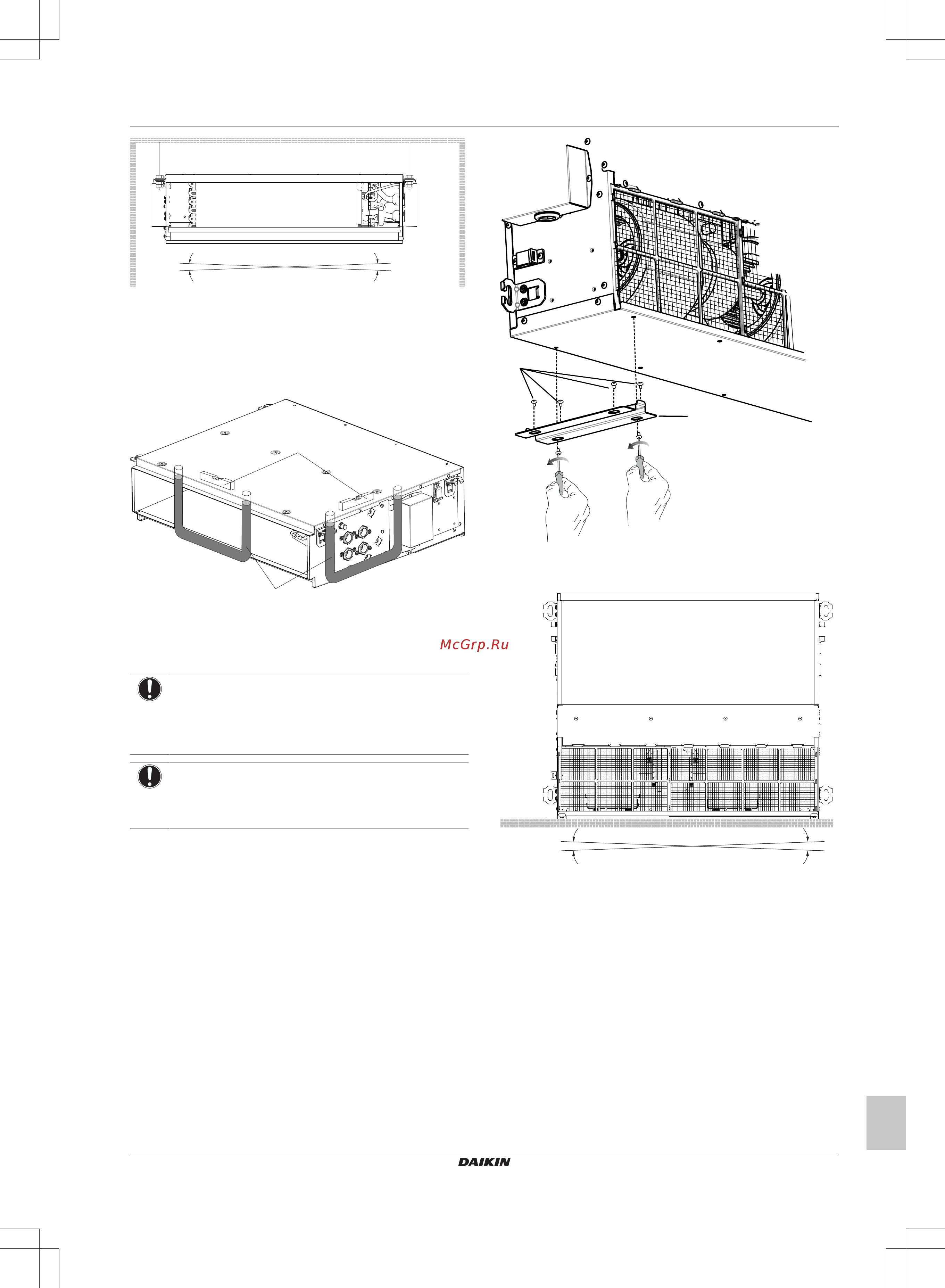

5 Felszerelés
Szerelési kézikönyv
187
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09
1/100
5 Ellenőrizze, hogy az egység vízszintesen helyezkedik-e el.
Ne szerelje fel ferdén az egységet. Amennyiben az egység a
lecsapódás áramirányához képest ferde (elvezetőcsövek
oldala meg van emelve), ami vízszivárgást okozhat.
Egy vízszintmérővel vagy vízzel töltött műanyagcsővel
ellenőrizze, hogy az egység mind a 4 sarka vízszintes-e.
a
b
a Műanyagcső
b Szint
5.1.2 Függőleges beszerelés
TÁJÉKOZTATÁS
NE használjon túlságosan nagy erőt a csövek
csatlakoztatásakor. A deformált csövek az egység hibás
működését okozhatják. Ügyeljen rá, hogy minden csavart
3Nm nyomatékkal húzzon meg.
TÁJÉKOZTATÁS
Az egység függőleges felszereléséhez szükséges
opcionális készletet (ESFH01DS) a helyi forgalmazónak
kell biztosítani.
1 Szerelje fel ideiglenesen az egységet.
Az egységet közvetlenül a padlóra vagy lábakra is
felszerelheti. Ügyeljen rá, hogy az egységet biztonságosan
helyezze el a padlón. Ha fennáll a veszélye annak, hogy az
egység megbillenhet, akkor csavarokkal rögzítse a padlóhoz a
beszerelő láb furatain keresztül.
a
b
a Beszerelő láb
b Rögzítőcsavar
2 Helyezze az egységet a helyes pozícióba a felszereléséhez.
1/100
a Vízszint
b Műanyagcső
3 Ellenőrizze, hogy az egység vízszintesen helyezkedik-e el.
Ne szerelje fel ferdén az egységet. Amennyiben az egység a
lecsapódás áramirányához képest ferde (elvezetőcsövek
oldala meg van emelve), ami vízszivárgást okozhat.
Egy vízszintmérővel vagy vízzel töltött műanyagcsővel
ellenőrizze, hogy az egység mind a négy sarka vízszintes-e.
