7 Onderhoud en service
Montagehandleiding
69
FWE03~11D
Ventilo-convectoren
3P443944-5E – 2019.09
Verticale installatie

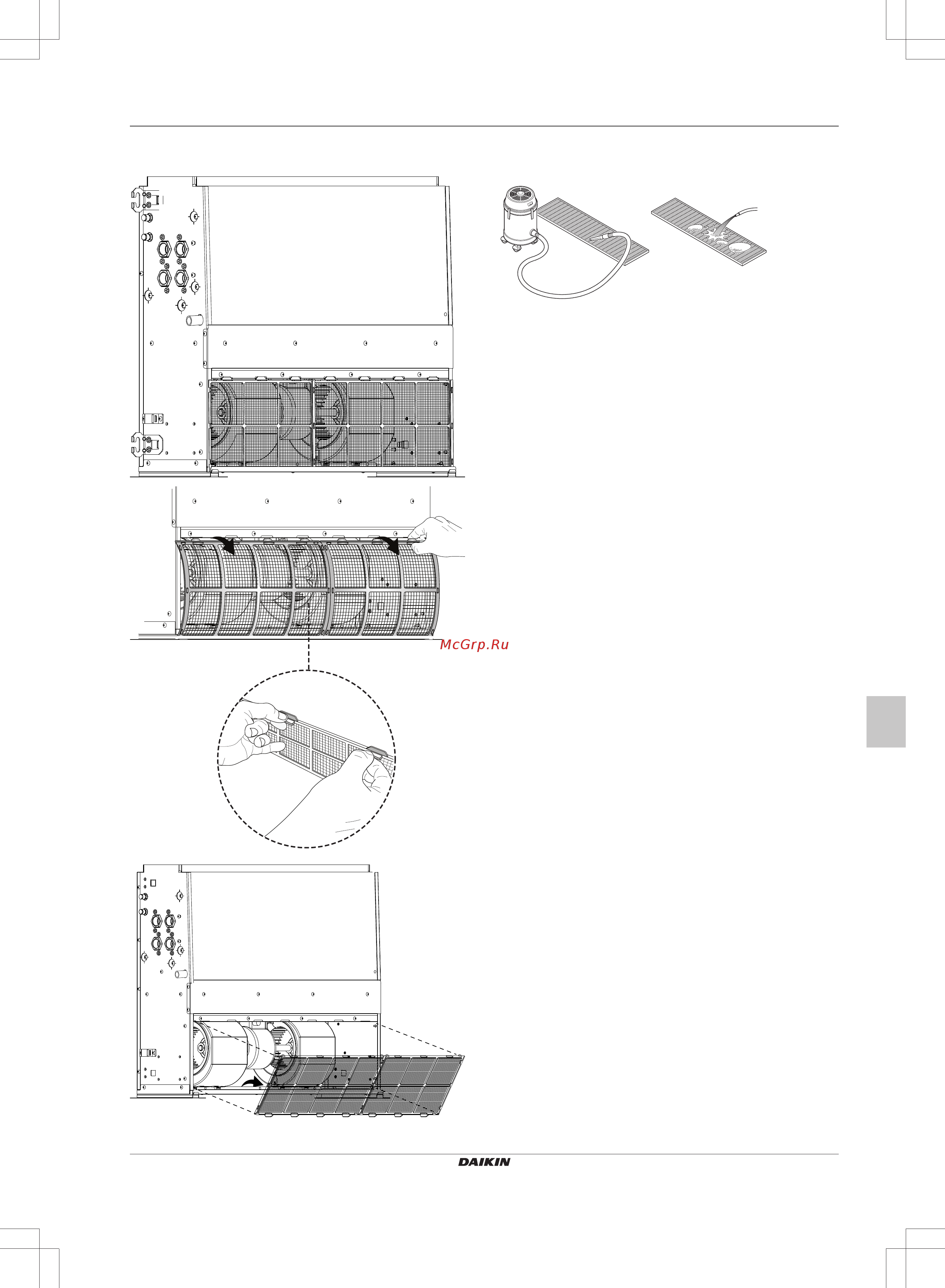

Druk op de lippen aan het filter en trek het dan terug.
min. 70 mm
*
3 Gebruik een stofzuiger of was het luchtfilter uit met water.
Gebruik een zachte borstel en een neutraal schoonmaakmiddel
als het luchtfilter heel vuil is.
4 Plaats het luchtfilter terug op de oorspronkelijke plaats.
