ASRock H77M Motherboard
Italiano

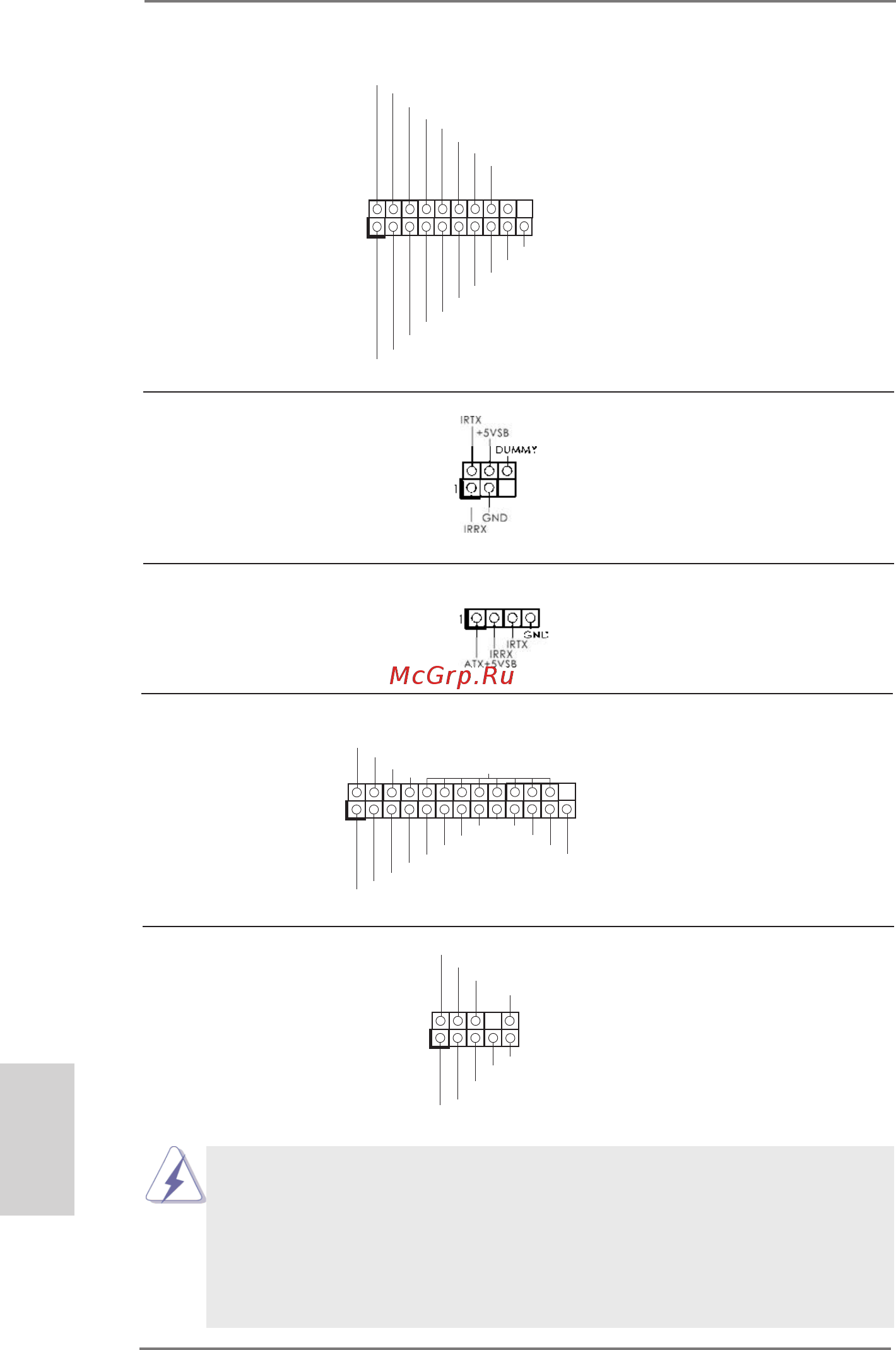

Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB3_0_1)
standard del pannello I/O,
(vedi p.2 Nr. 7)
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional per
(vedi p.2 Nr. 25)
la trasmissione e la ricezione
senza li.
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1)
connessione facile e controllo
(vedi p.2 Nr. 30)
dei dispositivi audio.
1
DUMMY
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX +
IntA_P1_SSTX -
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P0_D+
IntA_P0_D-
GND
IntA_P0_SSTX +
IntA_P0_SSTX -
GND
IntA_P0_SSRX+
IntA_P0_SSRX-
Vbus
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 20)
ricevitore remoto.
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin)
cavo porta stampante che
(vedi p.2 No. 23)
consente di collegare, con
comodità, dispositivi di stampa.
1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA
(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle
istruzioni del nostro manuale e del manuale del telaio per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del
pannello anteriore, come indicato di seguito:
