2
ASRock H67M-GE Motherboard

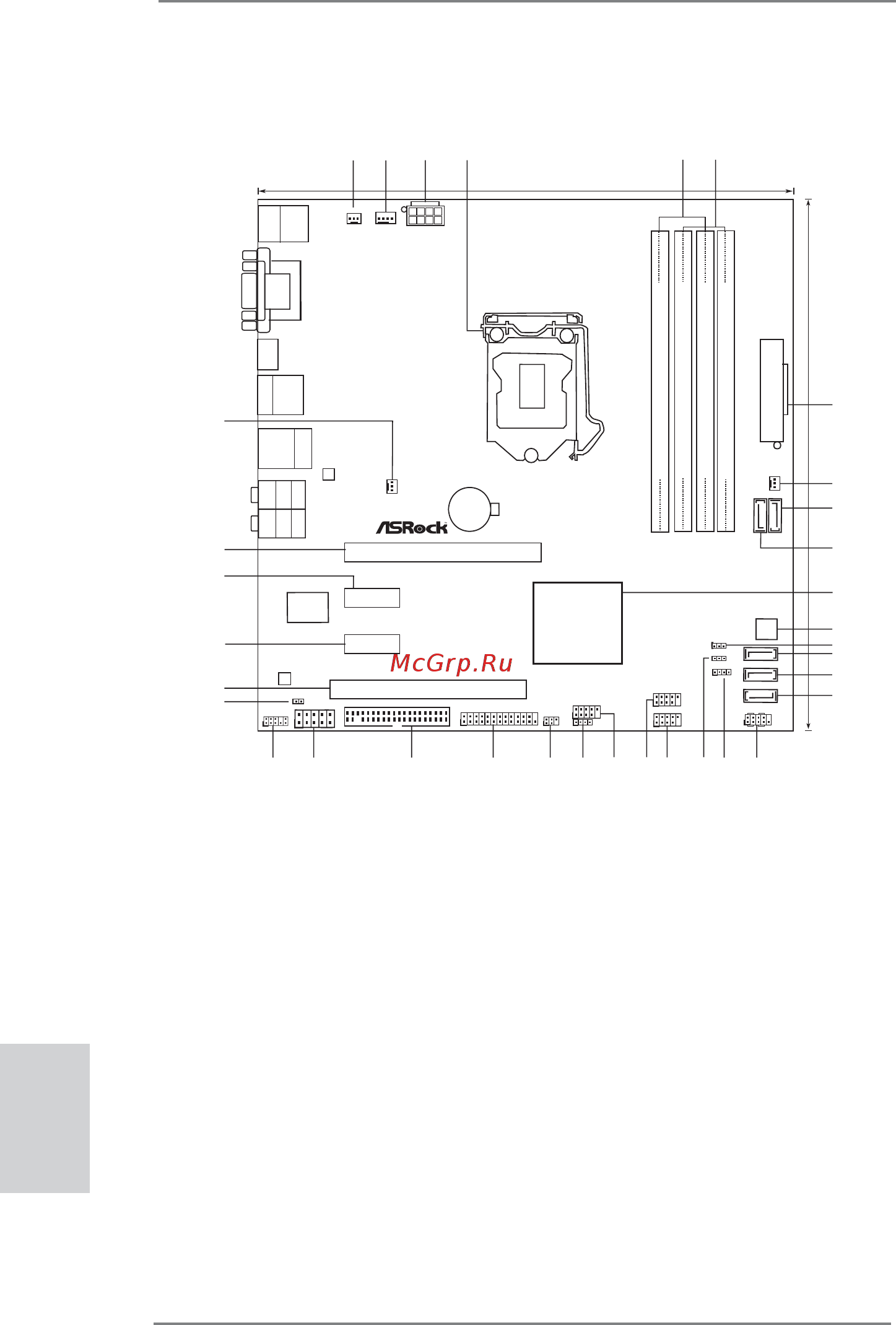

Motherboard Layout
English
1 Power Fan Connector (PWR_FAN1) 19 Power LED Header (PLED1)
2 CPU Fan Connector (CPU_FAN1) 20 USB 2.0 Header (USB8_9, Blue)
3 ATX 12V Power Connector (ATX12V1) 21 USB 2.0 Header (USB10_11, Blue)
4 1155-Pin CPU Socket 22 USB 2.0 Header (USB6_7, Blue)
5 2 x 240-pin DDR3 DIMM Slots 23 Consumer Infrared Module Header
(Dual Channel: DDR3_A1, DDR3_B1, Blue) (CIR1)
6 2 x 240-pin DDR3 DIMM Slots 24 Infrared Module Header (IR1)
(Dual Channel: DDR3_A2, DDR3_B2, White) 25 Print Port Header (LPT1, White)
7 ATX Power Connector (ATXPWR1) 26 Floppy Connector (FLOPPY1)
8 Chassis Fan Connector (CHA_FAN1) 27 COM Port Header (COM1)
9 SATA3 Connector (SATA3_1, White) 28 Front Panel Audio Header
10 SATA3 Connector (SATA3_0, White) (HD_AUDIO1, White)
11 Intel H67 Chipset 29 HDMI_SPDIF Header
12 64Mb SPI Flash (HDMI_SPDIF1, White)
13 Clear CMOS Jumper (CLRCMOS1) 30 PCI Slot (PCI1)
14 SATA2 Connector (SATA2_2, Blue) 31 PCI Express 2.0 x1 Slot (PCIE3, White)
15 SATA2 Connector (SATA2_3, Blue) 32 PCI Express 2.0 x1 Slot (PCIE2, White)
16 SATA2 Connector (SATA2_4, Blue) 33 PCI Express 2.0 x16 Slot (PCIE1, Blue)
17 System Panel Header (PANEL1, White) 34 Chassis Fan Connector (CHA_FAN2)
18 Chassis Speaker Header (SPEAKER 1, White)
Intel
H67
H67M-GE
ATXPWR1
Designed in Taipei
24.4cm (9.6 in)
24.4cm (9.6 in)
DDR3_A1 (64 bit, 240-pin module)
DDR3_A2 (64 bit, 240-pin module)
DDR3_B1 (64 bit, 240-pin module)
DDR3_B2 (64 bit, 240-pin module)
Dual Channel
DDR3
PCIE1
PCIE2
PCIE3
PCI1
Top:
RJ-45
USB 3.0
T: U SB 4
B: USB5
USB 2.0
T: USB0
B: USB1
PS2
Keyboard
VGA1
DVI_CON1
HDMI1
eSATA
USB 2.0
T:USB2
B: USB3
Top:
CTR BASS
Center:
REAR SPK
Bottom:
Optical
SPDIF
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
Super
I/O
CMOS
Battery
ATX12V1
PWR_FAN1
DX10.1
SATA3 6Gb/s
CHA_FAN2
CPU_FAN1
PCI Express 2.0
ErP/EuP Ready
HDMI 1.4a
LAN
PHY
1
HD_AUDIO1
1
HDMI_SPDIF1
AUDIO
CODEC
COM1
1
RoHS
USB 3.0
USB8_9
1
IR1
1
USB10_11
1
USB6_7
1
CIR1
1
CLRCMOS1
1
64Mb
BIOS
1
PLED1
1
SATA2_3
SATA2_2
SATA3_0
SATA3_1
HDLED RESET
PLED PWRBTN
PANEL1
1
SPEAKER1
SATA2_4
CHA_FAN1
FLOPPY1
1
LPT1
Gigabit LAN
1
2
3
4
5
6
11
12
13
14
10
7
8
9
16
15
17
18
24
19
20
2122
23
25
26
27
28
29
30
31
32
33
34
