Unit Installation
The unit is designed to be installed concealed ceiling and the like. Installation and main-
regulation, and experienced with this type of appliance.
1. The unit is designed for concealed ceiling installation.
3. Make sure that the top of the unit is level.
4. Use proper insulation material only.
5. Chilled water pipes and all parts on the pipes should be insulated.
6. It is also necessary to insulate air ducts.
7. Adhesive for insulation should able to work between -18˚C and 94˚C.
ENGLISH
12

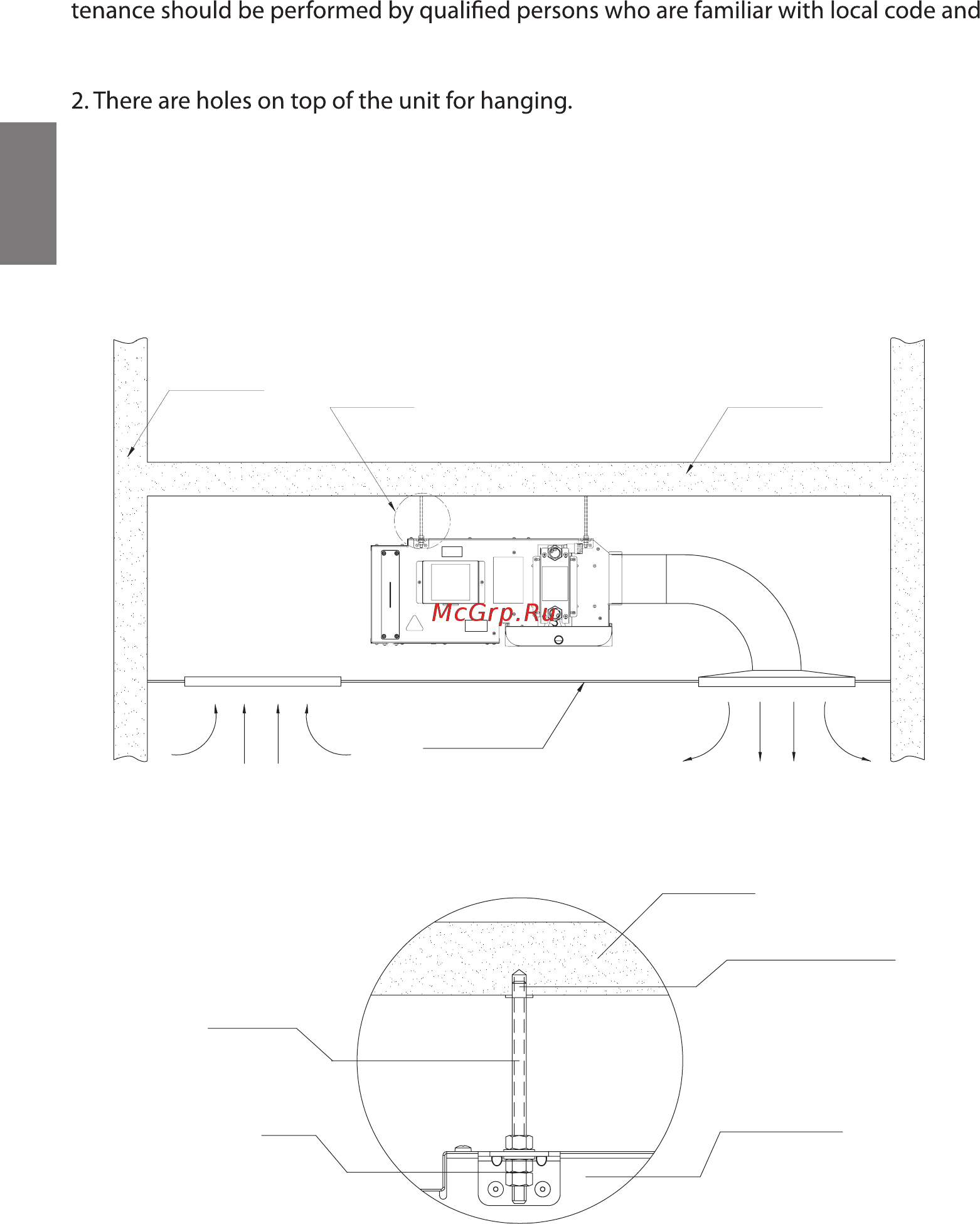

CEILING
OBSTACLE
OBSTACLE DETAIL A
CEILING ACCESS
PANEL WITH
AIR RETURN
RETURN AIR DISCHANGER AIR
DETAIL A
NUT
2 PCS
OBSTACLE
EXPANSION SCREW
FANCOIL UNIT
HANGING
ROD
