3. Установка
Поставка оборудования
• Для доставки качественного изделия без повреждений во врем я транспортировки фанкойла, при отгрузке
оборудования с производственного предприятия DAIKIN выполняется соответствующая упаковка и проводиться ряд
контрольных мероприятий.
• Непосредственно после приемки оборудования внимательно проверьте все изделия. В случае наличия
повреждений зафиксируйте это в грузовой накладной перевозчика и потребуйте от перевозчика наблюдателя для
освидетельствования повреждений.
• Вы можете сделать это посредством телефонной связи или через третье лицо, однако всегда обеспечьте
подтверждение сведений, указанных в грузовой накладной.
• Для удостоверения размеров повреждения или утраты, поставленное изделие необходимо вскрыть в присутствии
перевозчика, зафиксировать подлежащие возмещению пункты в акте, при этом, оригинал акта остается у покупателя, а
одна копия передается фирме-перевозчику.
Размещение оборудования
ВНИМАНИЕ!
1.Перед установкой и вводом оборудования в эксплуатацию выполните контроль следующих пунктов:
2.Наличие пространства, достаточного для выполнения установки и обслуживания. Пожалуйста,
ознакомьтесь с размерами и схемой разводки. ( Изображение 2: Минимальное пространство, которое
необходимо оставить вокруг оборудования).
3.Убедитесь в наличии пространства, достаточного для прокладки труб и электрической разводки.
4.Убедитесь к достаточной прочности скрепляющих штырей для удержания веса оборудования.
5.Для обеспечения корректной работы оборудования и слива воды конденсата установку оборудования
необходимо выполнять в горизонтальном положении.
6.Наружное статическое давление в канале должно находиться в пределах проектного статического давления.
7.Лица, которые будут осуществлять установку оборудования, должны обеспечить выполнение клапанов
обслуживания и изоляции для водяного трубопровода в соответствии с местными нормативами и правилами.
8.Лица, выполняющие установку, должны убедиться в соответствии монтажа клапанов обслуживания местным
нормативам и правилам.
9.Перед выполнением установки и обслуживания необходимо убедиться в том, что главный выключатель
оборудования находиться в отключенном положении.
Pусский
149

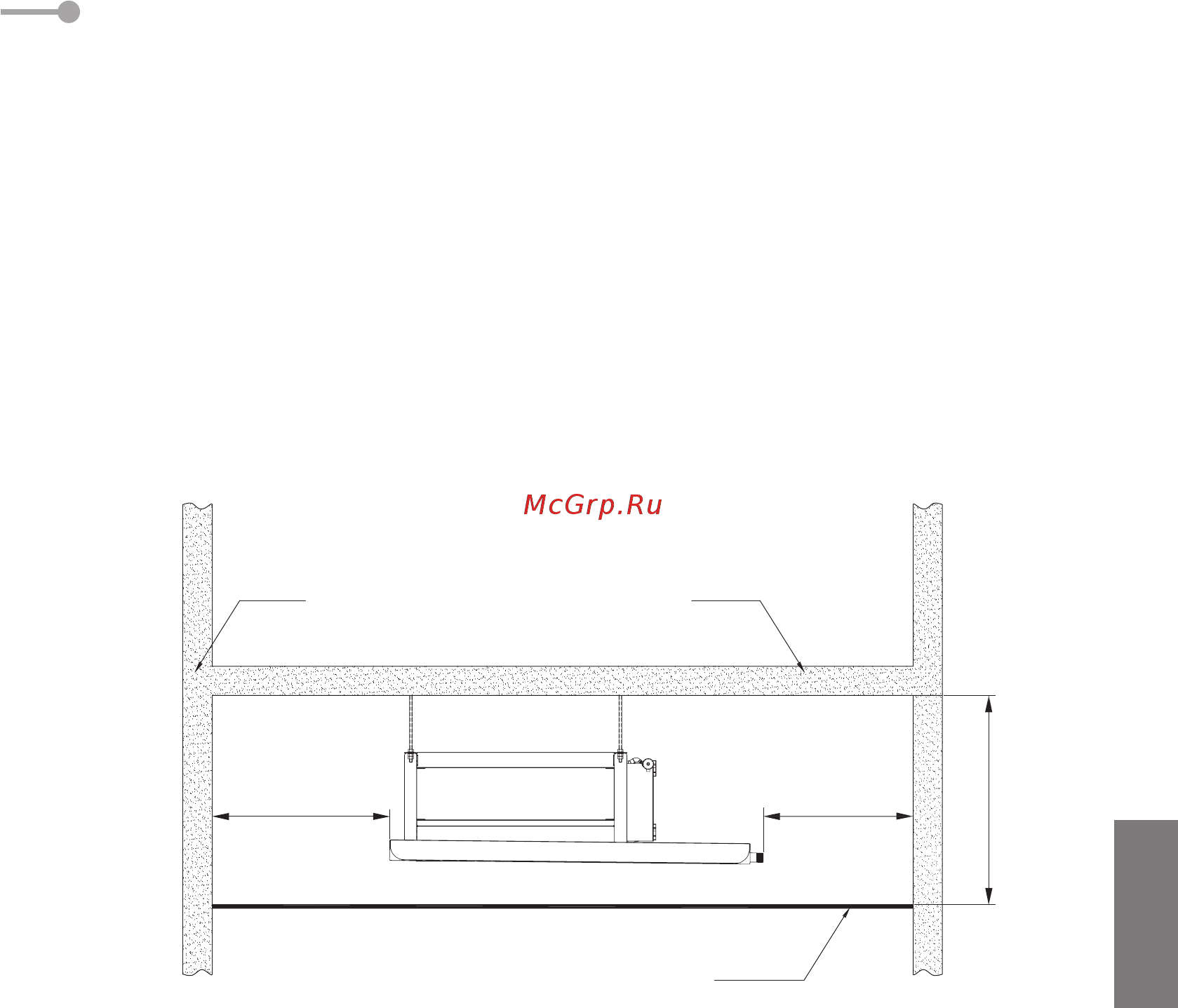

2
ПОТОЛОК
CTEHA CTEHA
B
A
H
A ≥ 400 mm B ≥ 200 mm H ≥ 400 mm
