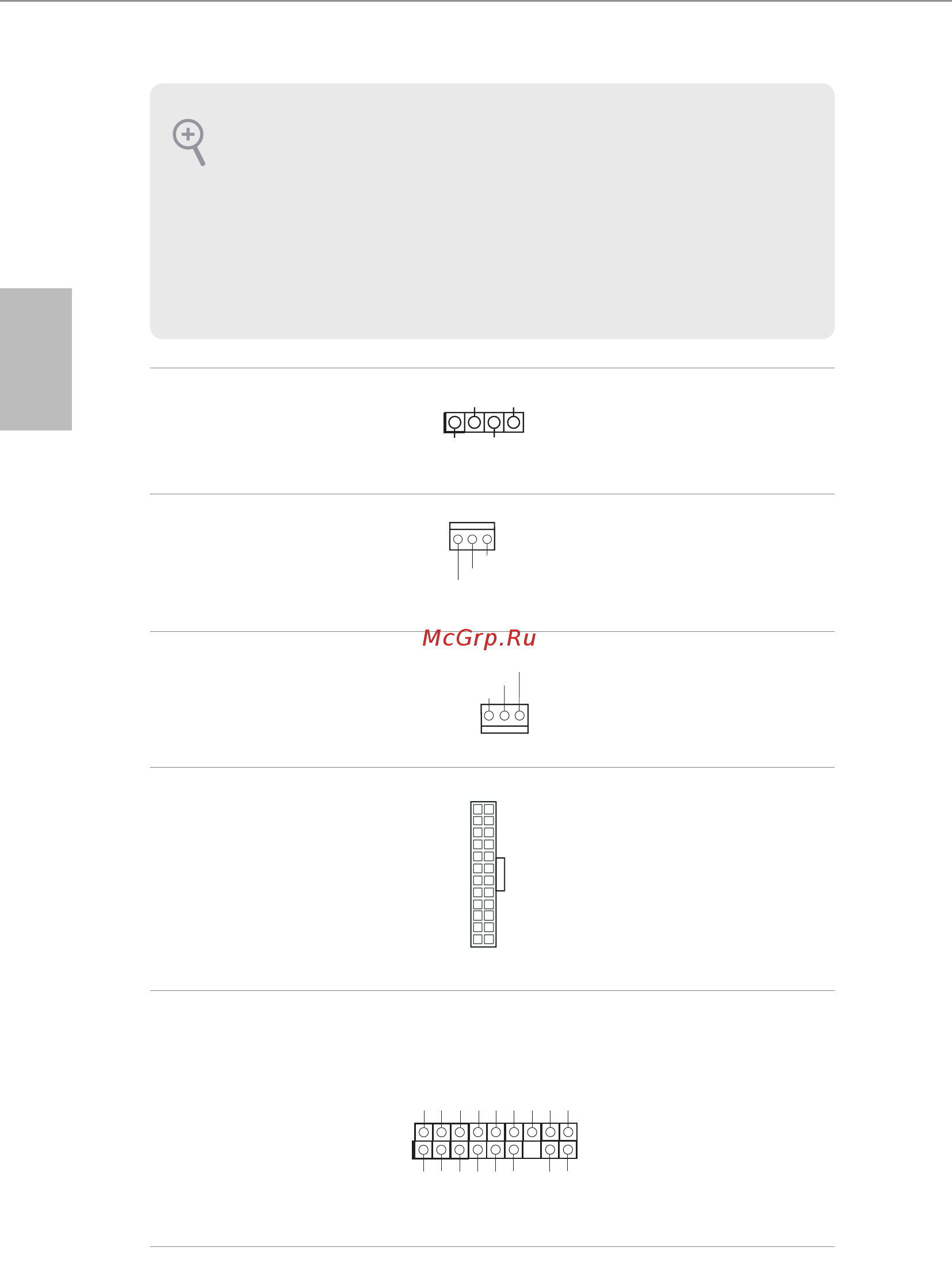

116
繁體中文
機箱喇叭接頭
(4-pin
SPEAKER1)
( 請參閱第 1 頁， 編號 10)
請將機箱喇叭連接到
這個接頭。
機殼風扇接頭
(3-pin CHA_FAN1)
( 請參閱第 1 頁， 編號 6)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
CPU 風扇接頭
(3-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 1)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 3)
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
TPM 標頭
(17-pin TPMS1)
( 請參閱第 1 頁，編號 16)
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
12
1
24
13
1
+5V
DUMMY
DUMMY
SPEAKER
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
GND
FAN_VOLTAGE
FAN_SPEED
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若
您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
GND
FAN_VOLTAGE
FAN_SPEED
