ASRock G41M-VGS3 / G41M-VS3 Motherboard

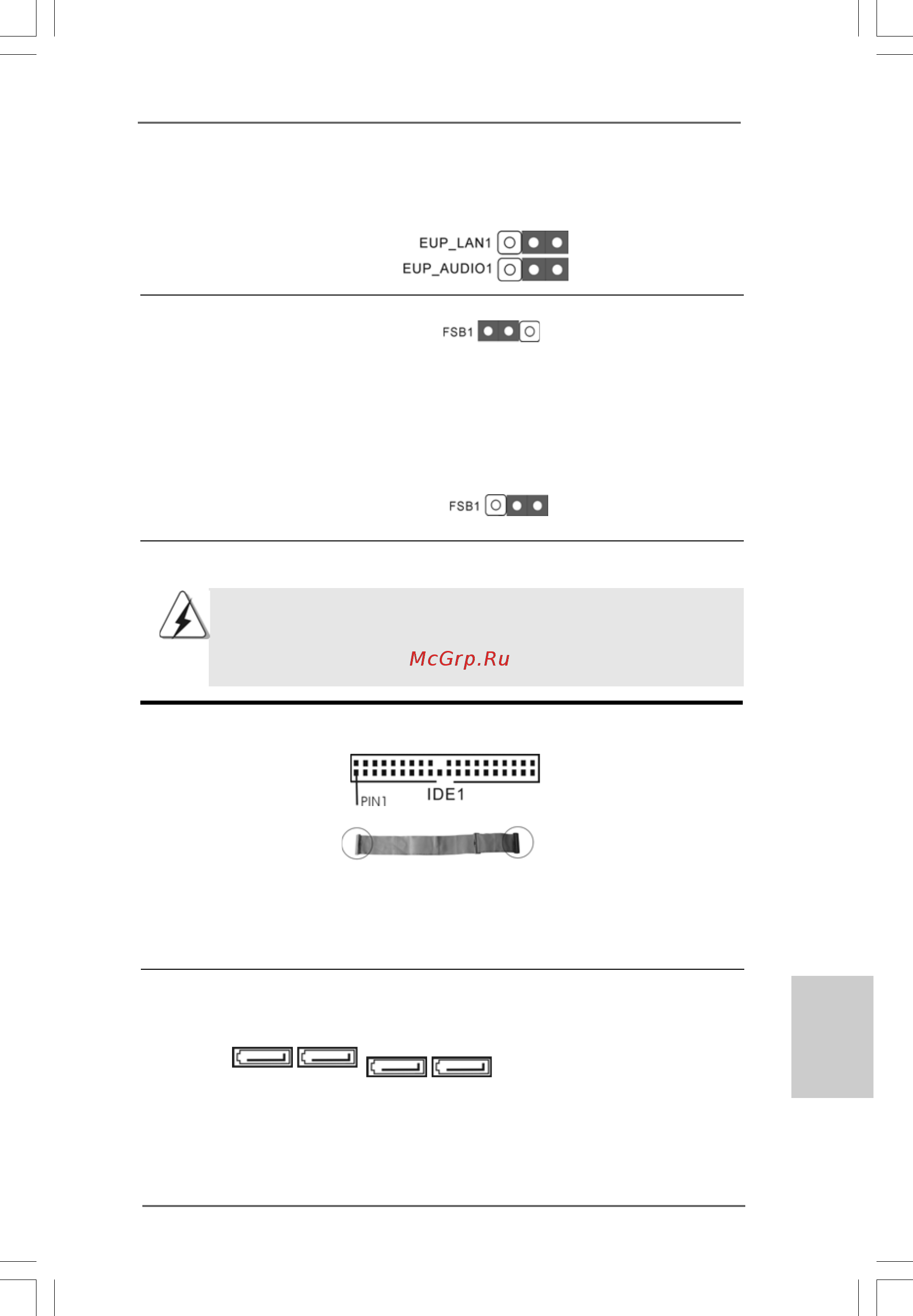

1.4 Cabezales y Conectores en Placas1.4 Cabezales y Conectores en Placas

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las

cubiertas de los puentes sobre estos cabezales y conectores. El colocar

cubiertas de puentes sobre los conectores y cabezales provocará un

daño permanente en la placa base.

IDE conector primario (Azul)

(39-pin IDE1, vea p.2, N. 9)

Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer

los detalles.

Conexiones de serie ATAII Estos cuatro conectores de la

(SATAII_1: Serie ATA (SATAII) soportan

vea p.2, N. 10) HDDs SATA o SATAII para

(SATAII_2: dispositivos de almacenamiento

vea p.2, N. 11) interno. La interfaz SATAII

(SATAII_3: actual permite una velocidad de

vea p.2, N. 12) transferencia de 3.0 Gb/s.

(SATAII_4:

vea p.2, N. 13)

Conector azul

a placa madre

Conector negro

a aparato IDE

Cable ATA 66/100 de conducción 80

(Desactivar EuP)

Lan (Activación en LAN) en estado S3 (Suspensión a RAM), S4

(Suspensión a Disco), y S5 (Apagado Suave) será desactivada.

EspañolEspañol

Español

Puente FSB1

(FSB1, puente de 3 terminales, consulte la p. 2, Nº 26)

Si usa la CPU FSB1333 y Memoria DDR3 1333 en esta placa base, necesitará

ajustar los puentes. Por favor, conecte el pin2, pin3 para los puentes FSB1. Si no

lo hace así, la CPU y Memoria podría no funcionar correctamente en esta placa

base. Por favor, consulte con las siguientes configuraciones de puentes.

Predeterminado

(Activar EuP)

SATAII_2 SATAII_1

SATAII_4 SATAII_3
