166
日本語

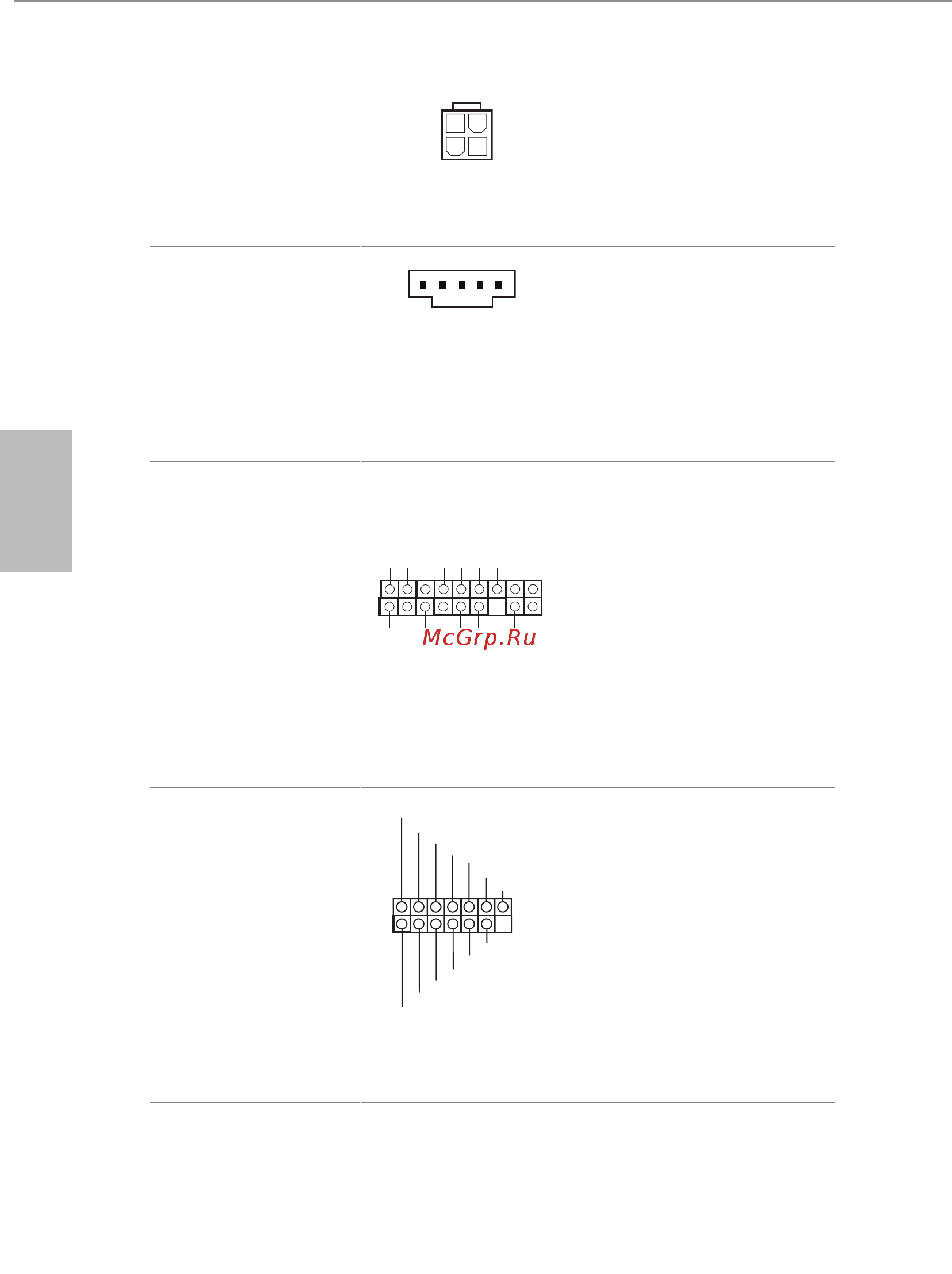

ATX 12V 電 源コネクタ
（4 ピン ATX12V2）
（p.1、No. 2 参照）
ATX 12V 電源をこのコネクタに
接 続してくださ い 。
* 電源供 給プラグはこのコネク
タに 1 方 向にしか差し込むこと
ができません。
underbolt AIC コネク
タ
（5 ピン TB1）
（p.1、No. 28 参照）
GPIO ケ ーブルを 使 って、
underbolt ™ アドインカ ード
（AIC）を underbolt AIC
コネクター に 接 続してくださ い 。
* PCIE4（デフォルトスロット）に
underbolt ™ AIC カードを取り
付 け てくだ さい。
LPC/TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 29 参照）
このコネクタはトラステ ッド
プ ラ ットフォ ームモ ジュール
（TPM）シ ス テ ム を サ ポ ー ト し 、鍵 、
デ ジ タ ル 証 明 書 、パ ス ワ ー ド 、
データを安全に保管することが
できます。 TPM システムはまた、
ネットワ ー クセ キュリティを 高 め 、
デジタル証明書を保護し、プラッ
トフォ ー ム の 完 全 性 を 保 証 しま
す。
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1)
（p.1、No. 11 参照）
このコネクタは SPI ト ラ ス テ ッ ド・
プ ラ ットフ ォ ー ム・モ ジュー ル
（TPM）シ ス テ ム に 対 応 す る の で 、
鍵 、デ ジ タ ル 証 明 書 、パ ス ワ ー ド 、
データを安全に保管できます。
TPM シ ス テ ム は ま た 、ネ ッ ト ワ ー ク
セ キ ュ リ テ ィ を 高 め 、デ ジ タ ル
証明書を保護し、プラットフォーム
の 完 全 性 を保 証します。
1
GN D
SM B_DATA_MAIN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CICLK
P CIRST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
