FC66003946
Rev 00
MANUAL DE UTILIZAÇÃO
É expressamente proibida a reprodução mesmo parcial deste manual
PT
4
FWECSA
Controlo para terminais

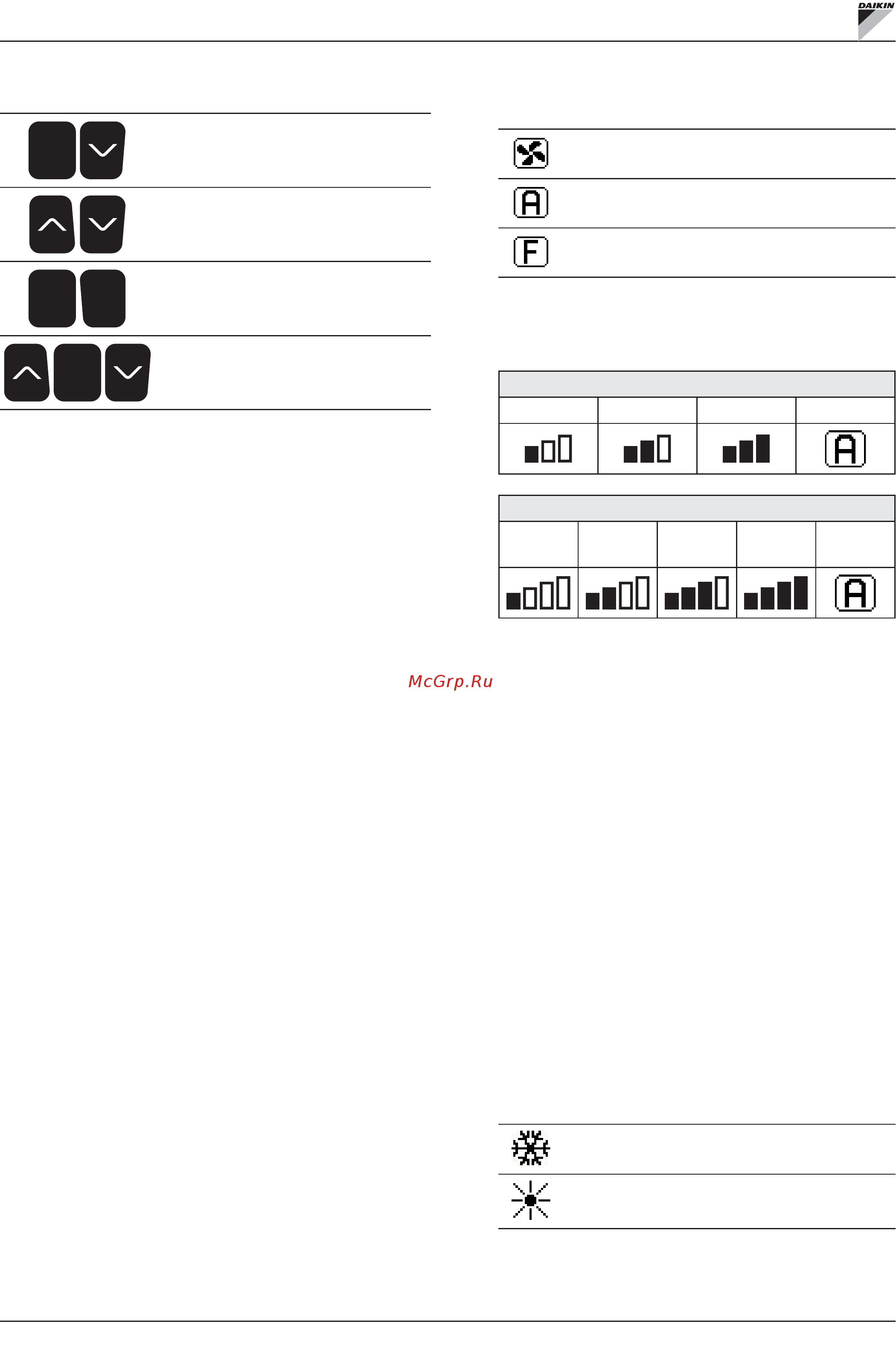

COMBINAÇÕES DE TECLAS
Set
ativação/desativação das FAIXAS
HORÁRIAS
exibição da temperatura da água
ÁGUA (se a sonda estiver presente)
Prg
Mode
exibição dos dados do RELÓGIO
(data e horário)
Set
BLOQUEIO/DESBLOQUEIO teclado
ACENDER/DESLIGAR A UNIDADE
Para acender e desligar a unidade é necessário estar no
ecrã principal e pressionar a tecla ON/OFF. Para regressar
rapidamente ao ecrã principal a partir de qualquer outra
página pressionar a tecla ON/OFF e em seguida pressioná-
lo novamente para acender/desligar a unidade.
A tecla não tem efeito se estiver ativado o funcionamentos
por faixas horárias (o símbolo do relógio é visível no ecrã
principal). Para ativar/desativar as faixas horárias ver o
parágrafo correspondente.
MODIFICAR O SET DE TEMPERATURA
Para modificar o SET de temperatura é necessário ver o ecrã
principal e com a unidade acesa fazer da seguinte forma:
• pressionar a tecla SET uma vez para colocar em
evidência o valor (em baixo à direita do ecrã) do set de
temperatura de ar ambiente configurado;
• pressionar as setas UP/DOWN para modificar o calor
do set de temperatura de ar ambiente definido;
• pressionar novamente a tecla SET para confirmar o
valor exibido e sair da modalidade de modificação do
set de temperatura.
MODIFICAR A VELOCIDADE DE VENTILAÇÃO
• Com a unidade em fase de funcionamento, pressionar
duas vezes a tecla SET para entrar na modalidade
de modificação da velocidade da ventilação (auto,
supermínima, mínima, média, máxima)
• pressionar as teclas seta UP/DOWN para modificar a
velocidade de ventilação;
Ventilação MANUAL
Ventilação AUTOMÁTICA
Ventilação FORÇADA (não modificável)
• no caso de ventilação nivelada a sequência de
modificação é a seguinte:
Terminal hidrónico de 3 velocidades
Mínima Média Máxima Automático
Terminal hidrónico de 4 velocidades
Supermí-
nima
Mínima Média Máxima
Automá-
tico
• no caso de ventilação modulante, em vez dos nível será
exibida a velocidade de ventilação em percentagem.
Pressionar as setas permite alterar o valor de limite
mínimo definido ao limite máximo (ver MENU
REGULAÇÃO); além dos limites é automaticamente
configurada a modalidade de ventilação automática;
• caso a diferença entre temperatura do ar ambiente
detetada e o set definido esteja dentro de 0.5°C a
ventilação é desativada e é exibida a mensagem STDBY;
• a pressão da tecla SET permite confirmar/sair da
modalidade de modificação e regressar ao ecrã
principal;
• caso o comando esteja equipado com sonda de água
e a temperatura detetada não seja suficiente para
garantir a permissão à ventilação, a mesma será
desativada e piscará o símbolo relativo à modalidade
de funcionamento:
Modalidade REFRIGERAÇÃO
Modalidade AQUECIMENTO
