TORINO

4.2 Котел представляет собой сборную конструкцию, закрытую декоратив-

ными тонколистовыми панелями с теплоизоляцией, внутри которой располага-

ются (см. рис. 2):

• дымосборник (7) с датчиком тяги (8);

• корпус котла, состоящий из топки и теплообменника (9);

• газогорелочное устройство (1) с газовым блоком (ГГУ) (2).

4.3 Топка с боков и сзади ограничена водоохлаждаемыми секциями тепло-

обменника, спереди закрыта фронтальным листом газогорелочного устройства

(ГГУ).

4.4 На фронтальном листе ГГУ закреплен коллектор с соплами, установ-

лена запальная горелка и закреплены жаровые трубы основной горелки (10).

На фронтальном листе ГГУ имеется смотровое окно для наблюдения за

работой запальной и основной горелками. Сверху на коллекторе размещен га-

зовой блок (2).

Соединительные элементы термопары не предусматривают дополнитель-

ных подключений.

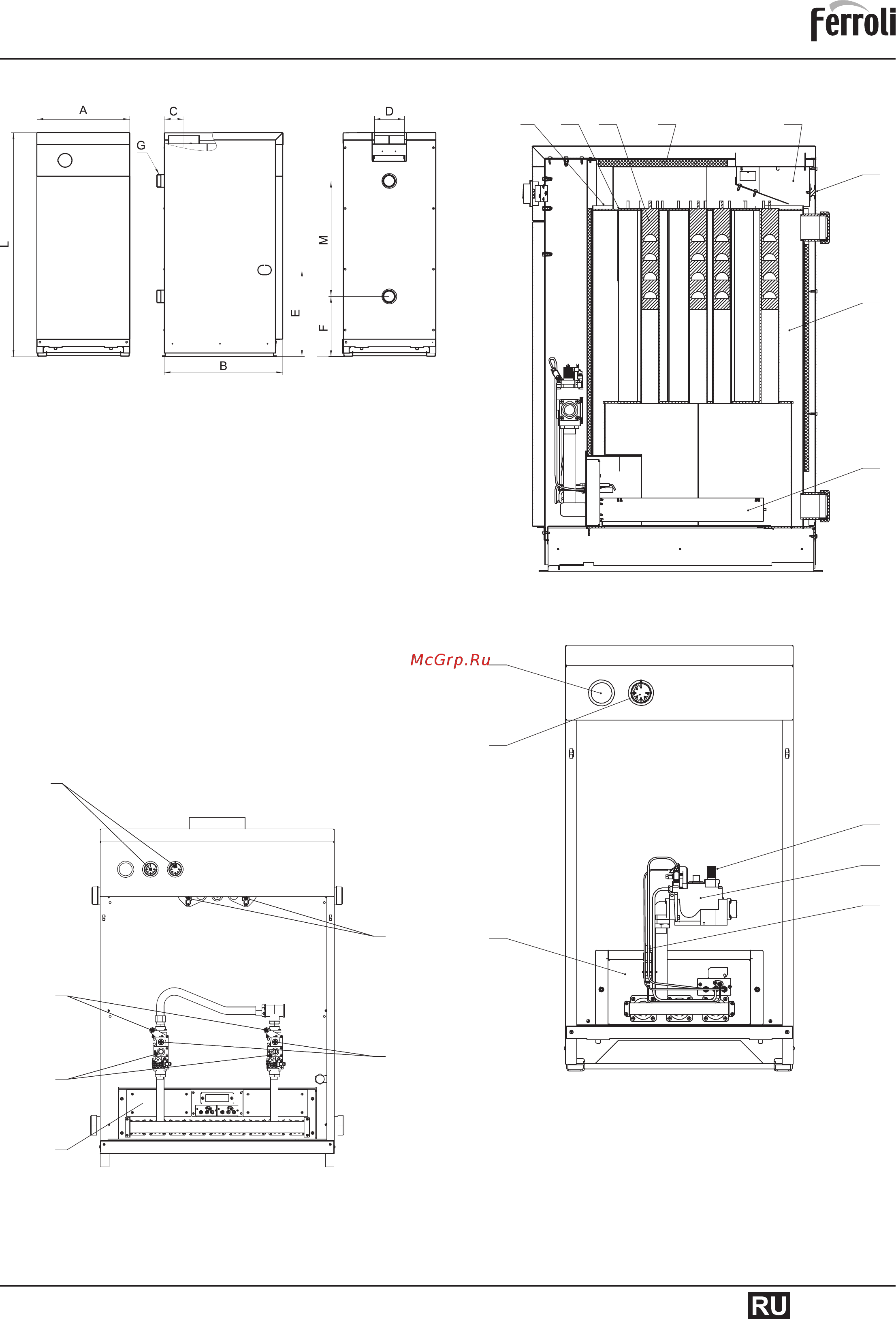

Рисунок 1

Общий вид, габаритные и присоединительные размеры котлов

Рисунок 2

Конструкция котла с газовым блоком SIT 820 mV

1) газогорелочное устройство ГГУ; 2) газовый блок; 3) ручка управления газо

вым блоком; 4) кнопка пьезорозжига; 5) ручка терморегулятора; 6) термометр;

7) дымосборник; 8) датчик тяги; 9) теплообменник с топкой; 10) горелка; 11)

теплоизоляция; 12) гильза; 13) турбулизатор;

14) датчик перегрева теплоносителя.

Рисунок 3

Особенности котла ТОРИНО-100

с двумя газовыми блоками 820 NOVA mV

14 12 13 11 7
