7
FORTUNA
После проверки давления или его регулировки необходимо
запечатать краской или специальной печатью защитный кол-
пачок «D».
• Все газовые и гидравлические соединения должны быть герметичными.
• Давление воды в холодном отопительном контуре должно составлять
около 1,2 бара; в противном случае следует настроить это значение.
• Циркуляционный насос не должен быть заблокированным.
• Давление воздуха в расширительном баке должно равняться 1 бар.
• Расход и давление газа должны соответствовать значениям из соответ-
ствующих таблиц.
4.4 Устранение неисправностей
Диагностика
Котел оснащен современной системой самодиагностики. В случае возникно
-
вения какой-либо неисправности, символ неисправности (поз. 11 – рис. 1) и со-
ответствующий код начинают мигать на дисплее.
Некоторые неисправности (обозначаемые буквой «А») приводят к постоян-
ной блокировке котла: следует произвести ручной сброс блокировки, кратковре-
менно нажав кнопку «RESET» (поз. 6 – рис. 1) или кнопку «RESET» на пульте
ДУ с таймером (опция), если таковой установлен; если котел не включится, то
необходимо обратиться в авторизованный сервисный центр.
Другие неисправности (обозначенные буквой «F») вызывают временную
блокировку котла. Данная блокировка, как правило, снимается автоматически,
как только вызвавший ее возникновение параметр возвращается в нормальные
рабочие пределы.
Внимание: категорически запрещается срывать пломбы завода
изготовителя или сервисного центра, в случаях повреждения плом-
бы – сервисный центр имеет право снять оборудование с гарантии.
Необходимо проводить ежегодное техническое обслуживание
для продления срока гарантии и вашей безопасности.
!

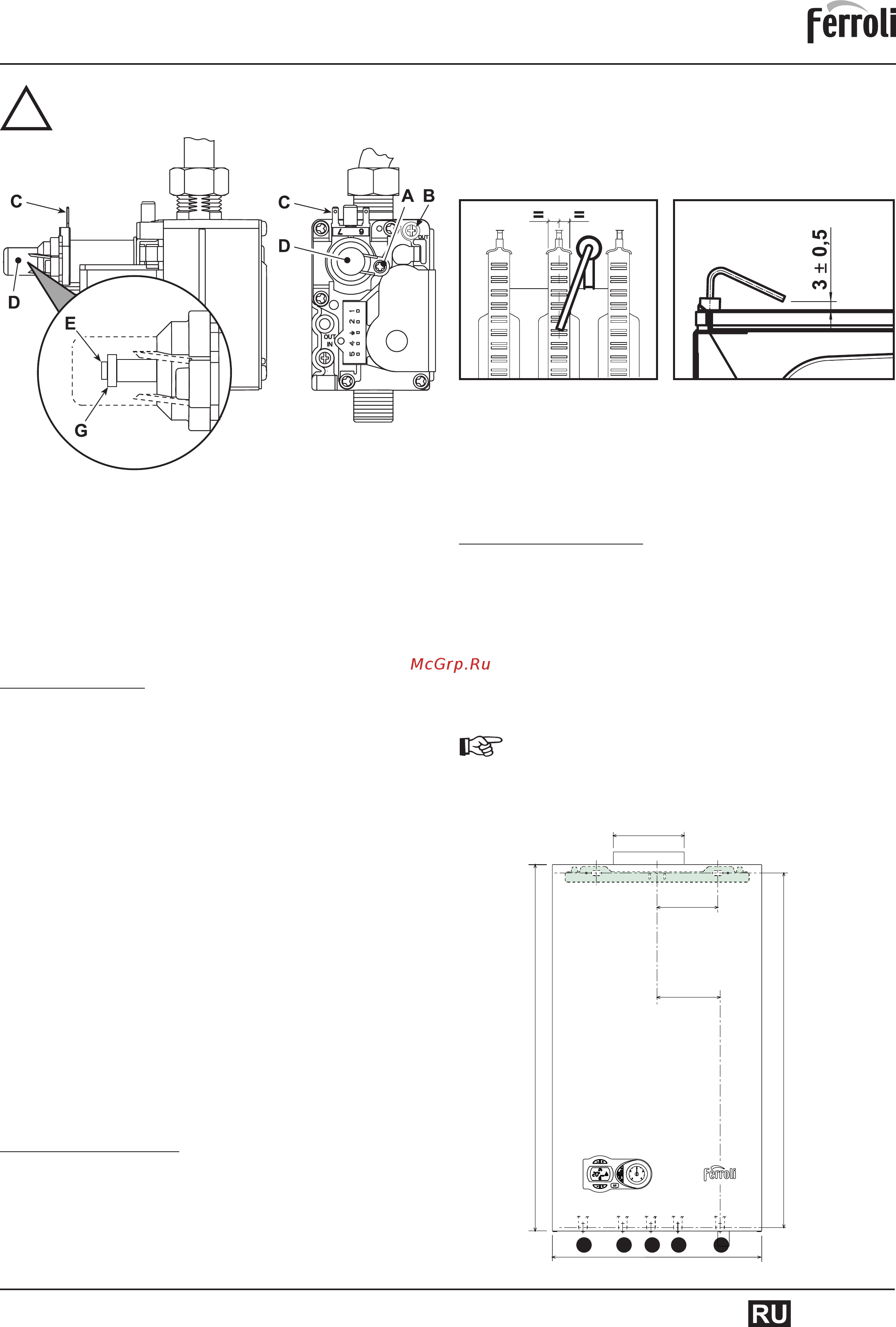

Рис. 15. Газовый клапан
А) винт защитного колпачка; В) штуцер для замера давления на выходе из
клапана; С) клеммы катушки модуляции; D) защитный колпачок; Е) регулировка
минимального давления; G) регулировка максимального давления
Регулировка максимальной мощности отопления
Для регулировки максимальной мощности отопления установите котел
в режим TEST (см. п. 4.1). Нажимайте кнопки задания температуры отопления
(поз. 3 – рис. 1) для соответственного увеличения или уменьшения мощности
(минимальная – 00, максимальная – 99). Чтобы запомнить введённое значение,
не более чем через 2 сек. кратковременно нажмите кнопку «RESET».
Выйдите из режима TEST (см. п. 4.1).
4.2 Ввод в эксплуатацию
Перед включением котла
• Проверьте герметичность системы подвода газа.
• Проверьте правильность предварительно созданного в расширительном
баке давления.
• Заполните систему водой и полностью спустите воздух из котла и системы
отопления.
• Удостоверьтесь в отсутствии утечек воды из системы отопления, контура
ГВС, из котла и в различных соединениях.
• Проверьте правильность выполнения электрических соединений и эффек
-
тивность заземления.
• Удостоверьтесь, что величина давления газа соответствуют требуемому
значению.
• Проверьте, что в непосредственной близости от котла не находятся огнео-
пасные жидкости и материалы.
Контрольные операции, выполняемые во время работы
• Включите котел.
• Проверьте герметичность топливного контура и водопроводов.
• При работающем котле проверьте, нормально ли работают дымоход и воз-
духоводы для притока воздуха и удаления дымовых газов.
• Проверьте, правильно ли циркулирует вода между котлом и системой ото-
пления.
• Удостоверьтесь, что газовый клапан правильно обеспечивает модуляцию
мощности, как в режиме отопления, так и в режиме ГВС.
• Проверьте работу системы розжига котла. Для этого несколько раз вклю-
чите и выключите котел путем регулировки комнатного термостата или
с пульта дистанционного управления.
• Удостоверьтесь по показаниям счетчика, что расход газа соответствует ве-
личине, указанной в таблице технических данных.
• Проверьте, что при отсутствии сигнала на включение отопления, горелка
зажигается при открытии любого крана системы ГВС.
• Проверьте правильность запрограммированных параметров и, если необ-
ходимо, внесите необходимые изменения (мощность, температура и т.д.).
4.3 Техническое обслуживание
Периодический контроль
Чтобы обеспечить исправную работу агрегата с течением времени, необхо
-
димо раз в год приглашать квалифицированный персонал для следующих про-
верок:
• Управляющие и предохранительные устройства (газовый клапан, термо-
статы и пр.) должны исправно работать.
• Контур отвода дыма должен быть исправным и эффективным.
(Котел с закрытой камерой: вентилятор, реле давления и пр. Закрытая ка-
Рис. 16. Положение электрода
Ø131* *Для модели
Fortuna C32 – Ø161
120
117
10 118 7 9
мера должна быть герметичной: прокладки, прижимы для кабелей и пр.).
(Котел с открытой камерой: стабилизатор тяги, термостат дыма и пр.).
• Трубопроводы и оголовки для забора воздуха и отвода дыма не должны
быть загромождены и не должны иметь утечек.
• Горелка и теплообменник должны быть чистыми и без отложений. Для их
очистки не используйте химические продукты или стальные щетки.
• Электрод не должен иметь нагара и должен правильно располагаться.
