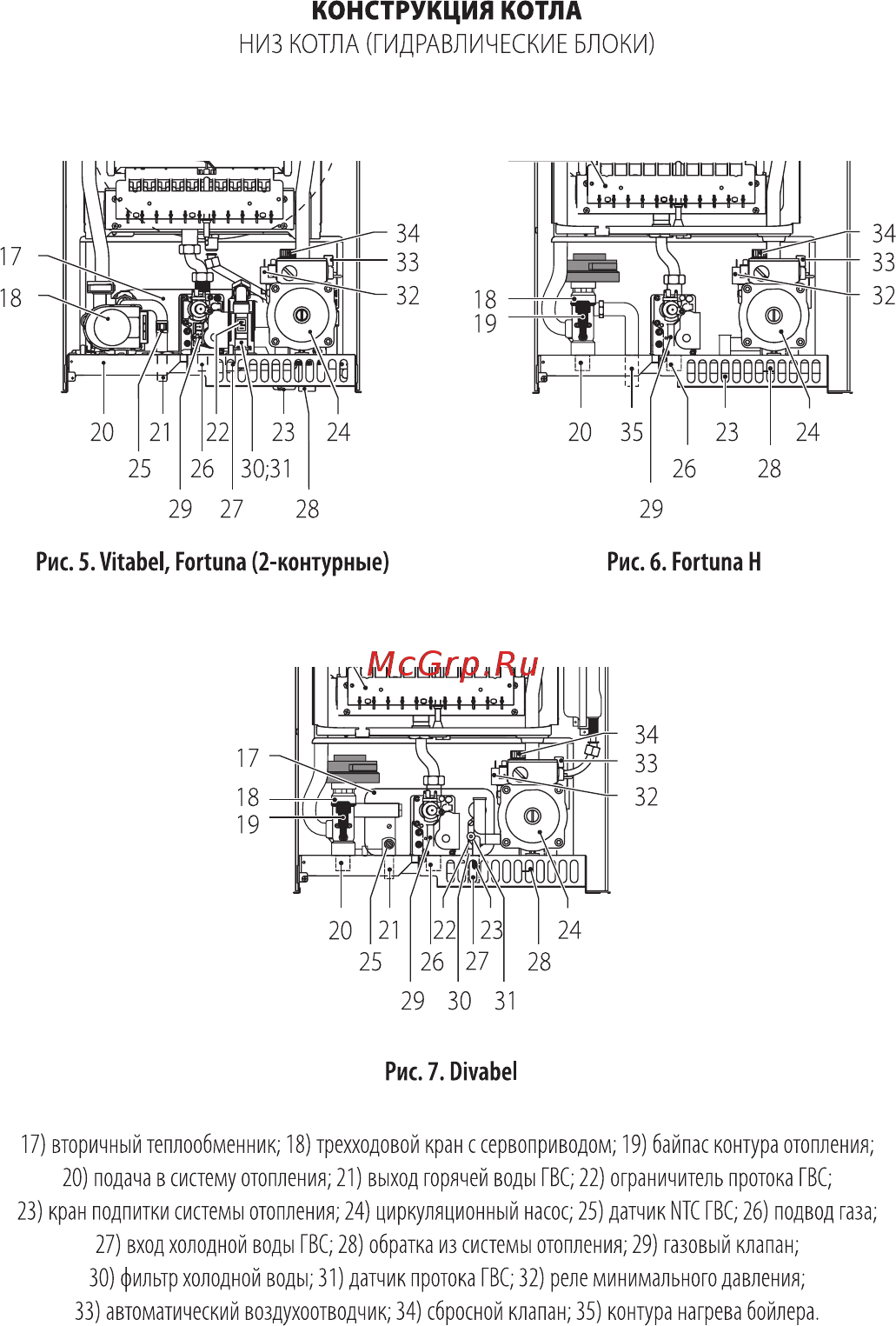

КОНСТРУКЦИЯ КОТЛА НИЗ КОТЛА ГИДРАВЛИЧЕСКИЕ БЛОКИ 29 Рис 5 Vitabel Fortuna 2 контурные Рис 6 Fortuna Н 29 30 31 Рис 7 Di vabel 17 вторичный теплообменник 18 трехходовой кран с сервоприводом 19 байпас контура отопления 20 подача в систему отопления 21 выход горячей воды ГВС 22 ограничитель протока ГВС 23 кран подпитки системы отопления 24 циркуляционный насос 25 датчик NTC ГВС 26 подвод газа 27 вход холодной воды ГВС 28 обратка из системы отопления 29 газовый клапан 30 фильтр холодной воды 31 датчик протока ГВС 32 реле минимального давления 33 автоматический воздухоотводчик 34 сбросной клапан 35 контура нагрева бойлера
