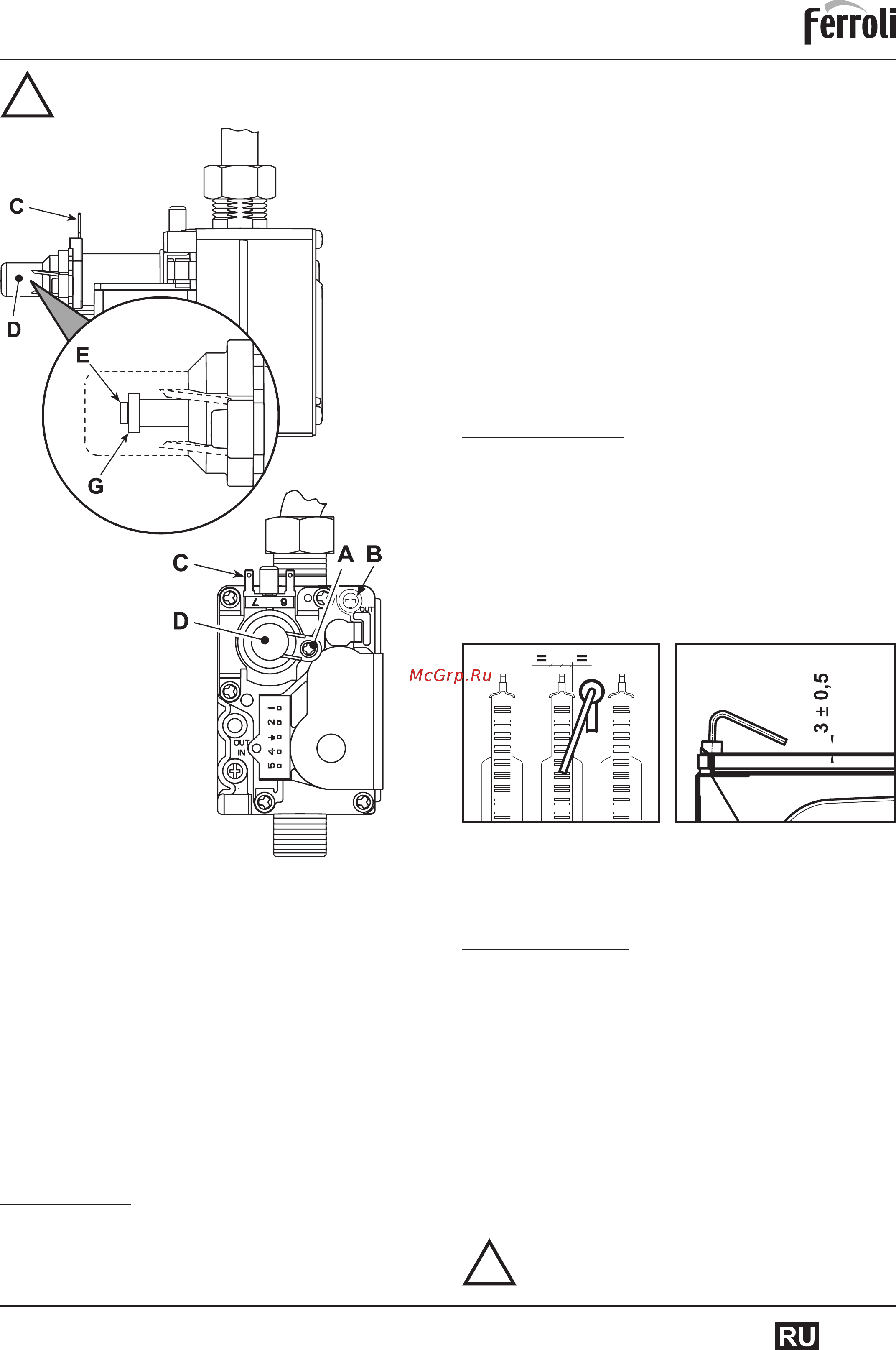

Рис. 14. Газовый клапан

А) винт защитного колпачка; В) штуцер для замера давления на выходе из клапана;

С) клеммы катушки модуляции; D) защитный колпачок; Е) регулировка минимального

давления; G) регулировка максимального давления

Регулировка максимальной мощности отопления

Для регулировки максимальной мощности отопления установите котел в режим TEST

(см. п. 4.1). Нажимайте кнопки задания температуры в системе отопления (поз. 3 – рис.

1) для соответственного увеличения или уменьшения мощности (минимальная – 00,

максимальная – 100). Чтобы запомнить введённое значение, не более чем через 2 сек.

кратковременно нажмите кнопку «RESET».

Выйдите из режима TEST (см. п. 4.1).

Регулировка мощности розжига

В течении 5 секунд удерживайте кнопку «RESET», чтобы активировать режим на

стройки параметров.

Кнопками отопления (поз. 3 и 4 – рис. 1) пролистайте меню с параметра Р01 до Р10.

Кнопками ГВС (поз. 1 и 2 – рис. 1) измените параметр Р10 до необходимого значения.

Запоминание происходит автоматически.

В течении 5 секунд удерживайте кнопку «RESET», чтобы выйти из режима.

4.2 Ввод в эксплуатацию

Перед включением котла

• Проверьте герметичность системы подвода газа.

• Проверьте правильность предварительно созданного в расширительном баке давле

ния.

• Заполните систему отопления водой и полностью стравите воздух из котла и системы

отопления.

После проверки давления или его регулировки необходимо запеча

тать краской или специальной печатью защитный колпачок «D».

• Все газовые и гидравлические соединения должны быть герметичными.

• Давление воды в холодном отопительном контуре должно составлять около 1,2 бара;

в противном случае следует настроить это значение.

• Циркуляционный насос не должен быть заблокированным.

• Давление воздуха в расширительном баке должно равняться 1 бар.

• Расход и давление газа должны соответствовать значениям из соответствующих таблиц.

4.4 Устранение неисправностей

Диагностика

Котел оснащен современной системой самодиагностики. В случае возникновения

какой-либо неисправности, символ неисправности и соответствующий код начинают

мигать на дисплее.

Некоторые неисправности (обозначаемые буквой «А») приводят к постоянной блоки

ровке котла: В этом случае следует произвести ручной сброс блокировки, кратковремен-

но нажав кнопку «RESET» (поз. 6 – рис. 1) в течение 1 секунды или кнопку «RESET» на

пульте ДУ с таймером (опция), если таковой установлен; если работа котла не восста-

новилась, обратитесь в Авторизованный сервисный центр, сообщите код неисправности

и, по возможности, обстоятельства, сопутствующие появлению неисправности

Другие неисправности (обозначенные буквой «F») вызывают временную блокировку

котла. Данная блокировка снимается автоматически, как только вызвавший ее возникно-

вение параметр возвращается в нормальные рабочие пределы.

При появлении неисправности «F37» определите по манометру котла величину дав-

ления в системе отопления и при помощи крана подпитки восстановите давление до

«1», при этом код неисправности исчезнет и котёл автоматически включится. Если этого

не произошло или вскоре неисправность появилась снова – обратитесь в Авторизован-

ный сервисный центр.

Внимание: категорически запрещается срывать пломбы завода изготови

теля или сервисного центра, в случаях повреждения пломбы – сервисный

центр имеет право снять оборудование с гарантии. Необходимо прово-

дить ежегодное техническое обслуживание.

• Удостоверьтесь в отсутствии утечек воды из системы отопления, контура ГВС, из кот-

ла и в различных соединениях.

• Проверьте правильность выполнения электрических соединений и эффективность

заземления.

• Удостоверьтесь, что величина давления газа соответствуют требуемому значению.

• Проверьте, что в непосредственной близости от котла не находятся огнеопасные жид

кости и материалы.

Контрольные операции, выполняемые во время работы

• Включите котёл.

• Проверьте герметичность топливного контура и водопроводов.

• При работающем котле проверьте, нормально ли работают дымоход и воздуховоды

для притока воздуха и удаления дымовых газов.

• Проверьте, правильно ли циркулирует вода между котлом и системой отопления.

• Удостоверьтесь, что газовый клапан правильно обеспечивает модуляцию мощности,

как в режиме отопления, так и в режиме ГВС.

• Проверьте работу системы розжига котла. Для этого несколько раз включите и выклю

чите котел путем регулировки комнатного термостата или с пульта дистанционного

управления.

• Удостоверьтесь по показаниям счетчика, что расход газа соответствует величине, ука-

занной в таблице технических данных.

• Проверьте, что при отсутствии сигнала на включение отопления, горелка зажигается

при открытии любого крана системы ГВС.

• Проверьте правильность запрограммированных параметров и, если необходимо,

внесите необходимые изменения (мощность, температура и т.д.).

4.3 Техническое обслуживание

Периодический контроль

Чтобы обеспечить исправную работу агрегата с течением времени, необходимо раз

в год приглашать квалифицированный персонал для следующих проверок:

• Управляющие и предохранительные устройства (газовый клапан, термостаты и пр.)

должны исправно работать.

• Контур отвода дыма должен быть эффективным.

(Закрытая камера должна быть газоплотной: прокладки, прижимы для кабелей и пр.).

• Трубопроводы и оголовки для забора воздуха и отвода дыма не должны быть загро

мождены и не должны иметь утечек.

• Горелка и теплообменник должны быть чистыми и без отложений. Для их очистки не

используйте химические продукты или стальные щетки.

• Электрод не должен иметь нагара и должен правильно располагаться.
